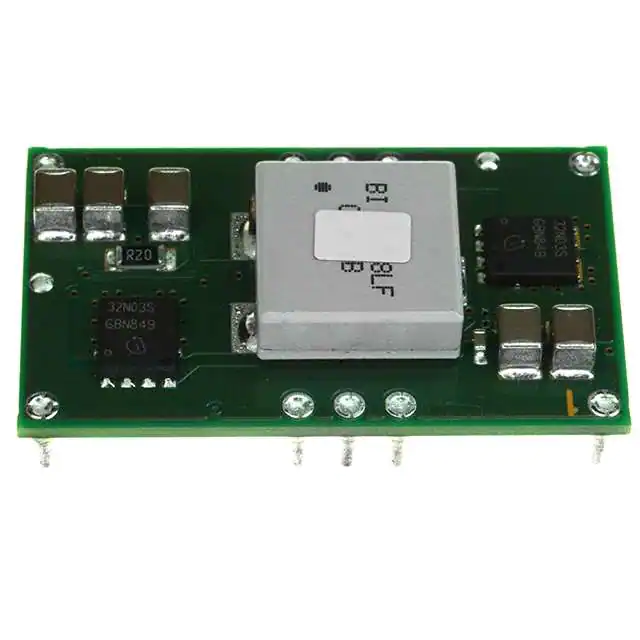

Datasheet Texas Instruments PTH05020WAH — Даташит
| Производитель | Texas Instruments |
| Серия | PTH05020W |
| Модель | PTH05020WAH |
Подключаемый модуль питания, 22 А, 5 В, широкий выходной разъем, модуль с 10 сквозными отверстиями от -40 до 85
Datasheets
PTH05020: 22 A, 5-V Input Non-Isolated Step-Down Switching Power Modules datasheet
PDF, 396 Кб, Версия: C, Файл опубликован: 3 дек 2003
Выписка из документа
 Купить PTH05020WAH на РадиоЛоцман.Цены — от 1 182 до 6 554 ₽25 предложений от 15 поставщиков Источники питания - Для монтажа на плату Преобразователи DC/DC | |||
| PTH05020WAH Texas Instruments | 5 768 ₽ | ||
| PTH05020WAH Texas Instruments | от 5 938 ₽ | ||
| PTH05020WAH Texas Instruments | от 6 554 ₽ | ||
| PTH05020WAH Texas Instruments | по запросу | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Да |
Корпус / Упаковка / Маркировка
| Pin | 10 |
| Package Type | EUK |
| Industry STD Term | Through-Hole Module |
| JEDEC Code | R-PDIP-T |
| Package QTY | 20 |
| Carrier | TIW TRAY |
| Width (мм) | 22.1 |
| Length (мм) | 37.97 |
| Thickness (мм) | 8.75 |
| Pitch (мм) | 3.18 |
| Max Height (мм) | 9 |
| Mechanical Data | Скачать |
Параметры
| Iout(Max) | 22 A |
| Рабочий диапазон температур | от -40 до 85 C |
| Package Size: mm2:W x L | 10Surface Mount Module: 901 mm2: 23.11 x 38.99(Surface Mount Module),10Through-Hole Module: 901 mm2: 23.11 x 38.99(Through-Hole Module) PKG |
| Package Type | Open-Frame |
| Regulated Outputs | 1 |
| Soft Start | Fixed |
| Special Features | Enable,Output Discharge,Tracking |
| Vin(Max) | 5.5 В |
| Vin(Min) | 4.5 В |
| Vout(Max) | 3.6 В |
| Vout(Min) | 0.8 В |
Экологический статус
| RoHS | Не совместим |
Application Notes
- New power modules improve surface-mount manufacturabilityPDF, 1.1 Мб, Файл опубликован: 14 июл 2005
- High-Temperatures Soldering Requirements for Plug-in Power, Surface-Mount Pdts (Rev. A)PDF, 112 Кб, Версия: A, Файл опубликован: 13 авг 2009
Модельный ряд
Серия: PTH05020W (6)
- PTH05020WAD PTH05020WAH PTH05020WAS PTH05020WAST PTH05020WAZ PTH05020WAZT
Классификация производителя
- Semiconductors > Power Management > Power Modules > Non-Isolated Module > Step-Down (Buck) Module
