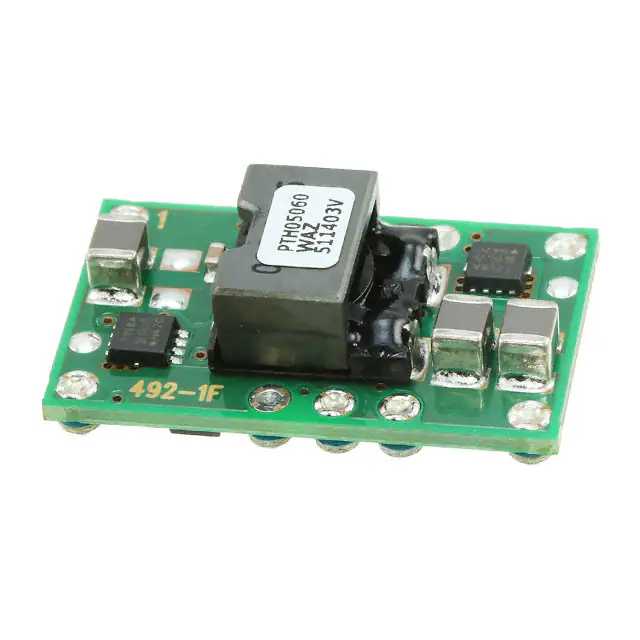

Datasheet Texas Instruments PTH05060WAZT — Даташит
| Производитель | Texas Instruments |
| Серия | PTH05060W |
| Модель | PTH05060WAZT |
Неизолированный модуль широкой регулировки с входом 10 А, 5 В. Модуль 10 для поверхностного монтажа от -40 до 85.
Datasheets
PTH05060: 10 A, 5-V Input Non-Isolated Step-Down Switching Power Module datasheet
PDF, 594 Кб, Версия: B, Файл опубликован: 11 дек 2003
Выписка из документа
Цены
 Купить PTH05060WAZT на РадиоЛоцман.Цены — от 380 до 3 567 ₽23 предложений от 14 поставщиков Преобразователь DC-DC, Module DC-DC 5Vin 1Out 0.8V to 3.6V 10A 36W 10Pin SMD Module T/R | |||
| PTH05060WAZT Texas Instruments | 1 204 ₽ | ||
| PTH05060WAZT Texas Instruments | 1 263 ₽ | ||
| PTH05060WAZT Texas Instruments | по запросу | ||
| PTH05060WAZT Texas Instruments | по запросу | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Нет |
Корпус / Упаковка / Маркировка
| Pin | 10 |
| Package Type | EUY |
| Industry STD Term | Surface Mount Module |
| JEDEC Code | R-PDSS-B |
| Package QTY | 250 |
| Carrier | SMALL T&R |
| Width (мм) | 15.75 |
| Length (мм) | 25.27 |
| Thickness (мм) | 8.75 |
| Pitch (мм) | 3.175 |
| Max Height (мм) | 9 |
| Mechanical Data | Скачать |
Параметры
| Iout(Max) | 10 A |
| Рабочий диапазон температур | от -40 до 85 C |
| Package Size: mm2:W x L | 10Surface Mount Module: 441 mm2: 16.76 x 26.29(Surface Mount Module),10Through-Hole Module: 441 mm2: 16.76 x 26.29(Through-Hole Module) PKG |
| Package Type | Open-Frame |
| Regulated Outputs | 1 |
| Soft Start | Fixed |
| Special Features | Enable,Output Discharge,Tracking |
| Vin(Max) | 5.5 В |
| Vin(Min) | 4.5 В |
| Vout(Max) | 3.6 В |
| Vout(Min) | 0.8 В |
Экологический статус
| RoHS | Не совместим |
Application Notes
- New power modules improve surface-mount manufacturabilityPDF, 1.1 Мб, Файл опубликован: 14 июл 2005
- High-Temperatures Soldering Requirements for Plug-in Power, Surface-Mount Pdts (Rev. A)PDF, 112 Кб, Версия: A, Файл опубликован: 13 авг 2009
Модельный ряд
Серия: PTH05060W (6)
- PTH05060WAD PTH05060WAH PTH05060WAS PTH05060WAST PTH05060WAZ PTH05060WAZT
Классификация производителя
- Semiconductors > Power Management > Power Modules > Non-Isolated Module > Step-Down (Buck) Module
