Datasheet Texas Instruments PTN78020HAS — Даташит
| Производитель | Texas Instruments |
| Серия | PTN78020H |
| Модель | PTN78020HAS |

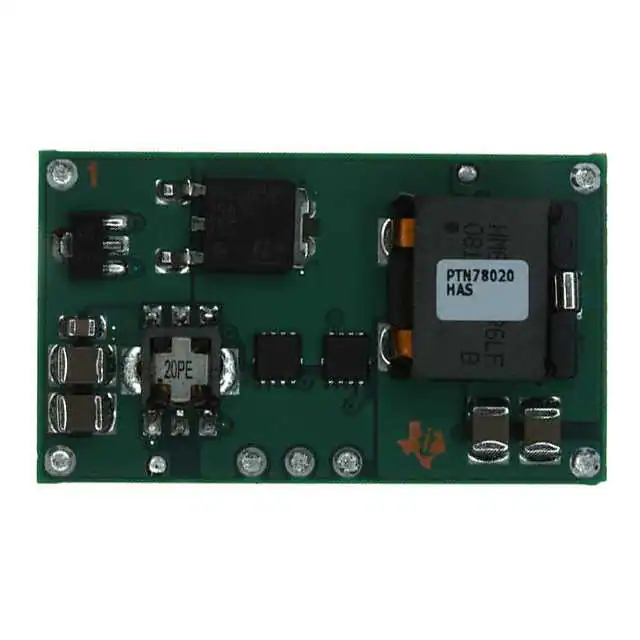

6 А, неизолированный модуль с широким входом и регулировкой широкого выхода.
Datasheets
6-A Wide-Input Voltage Adjustable Switching Regulator datasheet
PDF, 485 Кб, Версия: C, Файл опубликован: 18 авг 2011
Выписка из документа
Цены
 Купить PTN78020HAS на РадиоЛоцман.Цены — от 270 до 6 089 ₽26 предложений от 14 поставщиков Преобразователь DC/DC, Module DC-DC 1Out 11.85V to 22V 6A 90W 7Pin DIP SMD Module Tray | |||
| PTN78020HAS Texas Instruments | 905 ₽ | ||
| PTN78020HAS Texas Instruments | от 2 097 ₽ | ||
| PTN78020HAS Texas Instruments | от 5 326 ₽ | ||
| PTN78020HAS Texas Instruments | 6 089 ₽ | ||
Подробное описание
7 — модуль для поверхностного монтажа от -40 до 85.
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Да |
Корпус / Упаковка / Маркировка
| Pin | 7 |
| Package Type | EUL |
| Industry STD Term | Surface Mount Module |
| JEDEC Code | R-PDIP-B |
| Package QTY | 20 |
| Carrier | TIW TRAY |
| Width (мм) | 22.1 |
| Length (мм) | 37.97 |
| Thickness (мм) | 8.75 |
| Pitch (мм) | 3.18 |
| Max Height (мм) | 9 |
| Mechanical Data | Скачать |
Параметры
| Iout(Max) | 6 A |
| Рабочий диапазон температур | от -40 до 85 C |
| Package Size: mm2:W x L | 7Surface Mount Module: 901 mm2: 23.11 x 38.99(Surface Mount Module),7Through-Hole Module: 901 mm2: 23.11 x 38.99(Through-Hole Module) PKG |
| Package Type | Open-Frame |
| Regulated Outputs | 1 |
| Soft Start | Fixed |
| Special Features | Enable,Tracking |
| Vin(Max) | 36 В |
| Vin(Min) | 15 В |
| Vout(Max) | 22 В |
| Vout(Min) | 11.85 В |
Экологический статус
| RoHS | Не совместим |
Application Notes
- Wide-input dc/dc modules offer maximum design flexibilityPDF, 272 Кб, Файл опубликован: 18 апр 2006
- New power modules improve surface-mount manufacturabilityPDF, 1.1 Мб, Файл опубликован: 14 июл 2005
- High-Temperatures Soldering Requirements for Plug-in Power, Surface-Mount Pdts (Rev. A)PDF, 112 Кб, Версия: A, Файл опубликован: 13 авг 2009
Модельный ряд
Серия: PTN78020H (3)
- PTN78020HAH PTN78020HAS PTN78020HAZ
Классификация производителя
- Semiconductors > Power Management > Power Modules > Non-Isolated Module > Step-Down (Buck) Module
