Datasheet Texas Instruments SCANSTA111MT/NOPB — Даташит
| Производитель | Texas Instruments |
| Серия | SCANSTA111 |
| Модель | SCANSTA111MT/NOPB |
Enhanced SCAN Bridge Multidrop Addressable IEEE 1149.1 (JTAG) Port 48-TSSOP -40 to 85
Datasheets
SCANSTA111 Enhanced SCAN Bridge Multidrop Addressable IEEE 1149.1 (JTAG) Port datasheet
PDF, 1.4 Мб, Версия: K, Файл опубликован: 12 апр 2013
Выписка из документа
Цены
 Купить SCANSTA111MT/NOPB на РадиоЛоцман.Цены — от 359 до 2 619 ₽23 предложений от 15 поставщиков TEXAS INSTRUMENTS SCANSTA111MT/NOPB Specialized Interface, 3V, 3.6V, TSSOP, 48Pins | |||
| SCANSTA111MT/NOPB Texas Instruments | 359 ₽ | ||
| SCANSTA111MT/NOPB Texas Instruments | 411 ₽ | ||
| SCANSTA111MT/NOPB Texas Instruments | 692 ₽ | ||
| SCANSTA111MTNOPB Texas Instruments | 2 619 ₽ | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Да |

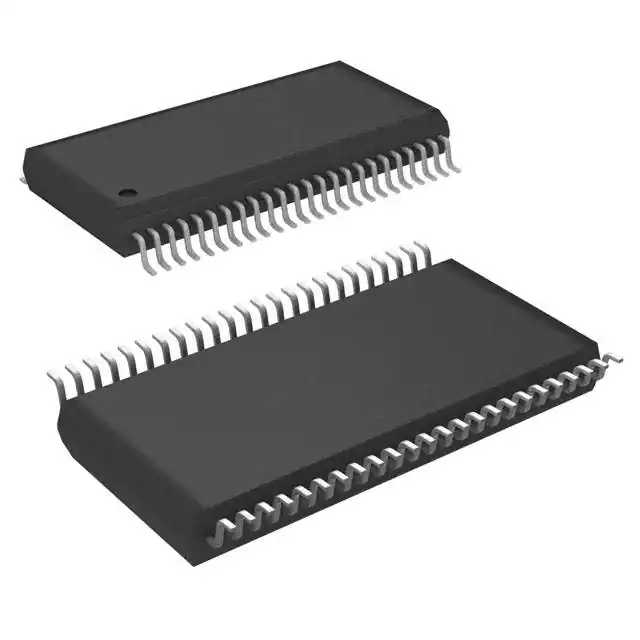

Корпус / Упаковка / Маркировка
| Pin | 48 |
| Package Type | DGG |
| Industry STD Term | TSSOP |
| JEDEC Code | R-PDSO-G |
| Package QTY | 38 |
| Carrier | TUBE |
| Маркировка | SCANSTA111MT |
| Width (мм) | 6.1 |
| Length (мм) | 12.5 |
| Thickness (мм) | 1.15 |
| Pitch (мм) | .5 |
| Max Height (мм) | 1.2 |
| Mechanical Data | Скачать |
Параметры
| Рабочий диапазон температур | от -40 до 85 C |
| Package Group | TSSOP |
| Package Size: mm2:W x L | 48TSSOP: 101 mm2: 8.1 x 12.5(TSSOP) PKG |
| Rating | Catalog |
Экологический статус
| RoHS | Совместим |
Комплекты разработчика и оценочные наборы
- JTAG Emulators/ Analyzers: EVF-WORKBENCH-CONVERTER-SW
EVF Workbench - Converts JTAG SVF to TI's EVF2 SCAN Format
Статус продукта: В производстве (Рекомендуется для новых разработок)
Application Notes
- Simplified Programming of Altera FPGAs Using CSANSTA111/112 JTAG Scan Chain Mux (Rev. D)PDF, 87 Кб, Версия: D, Файл опубликован: 26 апр 2013
This Application Note describes the operating modes of SCANSTA111/112 and their uses in partitioningcomplex scan chains. Several examples are illustrated in simplied programming with Altera FPGA orCPLD with SCANSTA111/112. - Simplified Program of Xilinx Devices Using a SCANSTA111/112 JTAG Scan Chain Mux (Rev. C)PDF, 92 Кб, Версия: C, Файл опубликован: 26 апр 2013
The SCANSTA111/112 provides a straightforward and flexible method of isolating scan chains forsimplified programming. - JTAG Advanced Capabilities and System DesignPDF, 448 Кб, Файл опубликован: 19 мар 2009
- Partition IEEE 1149.1 SCAN Chains for Manageability!PDF, 76 Кб, Файл опубликован: 6 мар 2003
- AN-1259 SCANSTA112 Designer's Reference (Rev. H)PDF, 617 Кб, Версия: H, Файл опубликован: 26 апр 2013
This application note primarily applies to the SCANSTA112. The feature set of the SCANSTA112 is asuperset of that of the SCANSTA111. Much of the content of this application note applies to both devices.With its richer feature set, the SCANSTA112 provides significant additional capability to the systemdesigner. Using this capability is the subject of this application note. - AN-1312 SCANSTA111/SCANSTA112 Scan Bridge Timing (Rev. B)PDF, 104 Кб, Версия: B, Файл опубликован: 26 апр 2013
This application report contains the timing information for both the SCANSTA111 and the SCANSTA112.
Модельный ряд
Серия: SCANSTA111 (7)
- SCANSTA111MT SCANSTA111MT/NOPB SCANSTA111MTX/NOPB SCANSTA111SM SCANSTA111SM/NOPB SCANSTA111SMX SCANSTA111SMX/NOPB
Классификация производителя
- Semiconductors > Interface > More Interfaces
