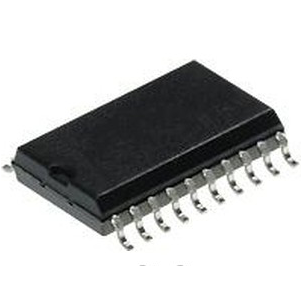

Datasheet Texas Instruments SN74ALS573C — Даташит
| Производитель | Texas Instruments |
| Серия | SN74ALS573C |
Восьмеричные прозрачные защелки типа D с выходами с 3 состояниями
Datasheets
Octal D-Type Transparent Latches With 3-State Outputs datasheet
PDF, 1.3 Мб, Версия: D, Файл опубликован: 1 янв 1995
Выписка из документа
Цены
 Купить SN74ALS573C на РадиоЛоцман.Цены — от 14 до 39 ₽10 предложений от 10 поставщиков OCTAL D-TYPE TRANSPARENT LATCHES WITH 3-STATE OUTPUTS | |||
| Логическая интегральная микросхема SN74ALS573C Texas Instruments | 32 ₽ | ||
| SN74ALS573C Texas Instruments | по запросу | ||
| 74ALS573-SMD(SN74ALS573C Texas Instruments | по запросу | ||
| SN74ALS573C Texas Instruments | по запросу | ||
Статус
| SN74ALS573CDBR | SN74ALS573CDW | SN74ALS573CDWR | SN74ALS573CDWRE4 | SN74ALS573CDWRG4 | SN74ALS573CN | SN74ALS573CNE4 | SN74ALS573CNSR | SN74ALS573CNSRE4 | |
|---|---|---|---|---|---|---|---|---|---|
| Статус продукта | В производстве | В производстве | В производстве | В производстве | В производстве | В производстве | В производстве | В производстве | В производстве |
| Доступность образцов у производителя | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет |
Корпус / Упаковка / Маркировка
| SN74ALS573CDBR | SN74ALS573CDW | SN74ALS573CDWR | SN74ALS573CDWRE4 | SN74ALS573CDWRG4 | SN74ALS573CN | SN74ALS573CNE4 | SN74ALS573CNSR | SN74ALS573CNSRE4 | |
|---|---|---|---|---|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Pin | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| Package Type | DB | DW | DW | DW | DW | N | N | NS | NS |
| Industry STD Term | SSOP | SOIC | SOIC | SOIC | SOIC | PDIP | PDIP | SOP | SOP |
| JEDEC Code | R-PDSO-G | R-PDSO-G | R-PDSO-G | R-PDSO-G | R-PDSO-G | R-PDIP-T | R-PDIP-T | R-PDSO-G | R-PDSO-G |
| Package QTY | 2000 | 25 | 2000 | 2000 | 2000 | 20 | 20 | 2000 | 2000 |
| Carrier | LARGE T&R | TUBE | LARGE T&R | LARGE T&R | LARGE T&R | TUBE | TUBE | LARGE T&R | LARGE T&R |
| Маркировка | G573C | ALS573C | ALS573C | ALS573C | ALS573C | SN74ALS573CN | SN74ALS573CN | ALS573C | ALS573C |
| Width (мм) | 5.3 | 7.5 | 7.5 | 7.5 | 7.5 | 6.35 | 6.35 | 5.3 | 5.3 |
| Length (мм) | 7.2 | 12.8 | 12.8 | 12.8 | 12.8 | 24.33 | 24.33 | 12.6 | 12.6 |
| Thickness (мм) | 1.95 | 2.35 | 2.35 | 2.35 | 2.35 | 4.57 | 4.57 | 1.95 | 1.95 |
| Pitch (мм) | .65 | 1.27 | 1.27 | 1.27 | 1.27 | 2.54 | 2.54 | 1.27 | 1.27 |
| Max Height (мм) | 2 | 2.65 | 2.65 | 2.65 | 2.65 | 5.08 | 5.08 | 2 | 2 |
| Mechanical Data | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать |
Параметры
| Parameters / Models | SN74ALS573CDBR | SN74ALS573CDW | SN74ALS573CDWR | SN74ALS573CDWRE4 | SN74ALS573CDWRG4 | SN74ALS573CN | SN74ALS573CNE4 | SN74ALS573CNSR | SN74ALS573CNSRE4 |
|---|---|---|---|---|---|---|---|---|---|
| 3-State Output | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes |
| Bits | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| F @ Nom Voltage(Max), Mhz | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| ICC @ Nom Voltage(Max), мА | 27 | 27 | 27 | 27 | 27 | 27 | 27 | 27 | 27 |
| Рабочий диапазон температур, C | от 0 до 70 | от 0 до 70 | от 0 до 70 | от 0 до 70 | от 0 до 70 | от 0 до 70 | от 0 до 70 | от 0 до 70 | от 0 до 70 |
| Output Drive (IOL/IOH)(Max), мА | 24/--2.6 | 24/--2.6 | 24/--2.6 | 24/--2.6 | 24/--2.6 | 24/--2.6 | 24/--2.6 | 24/--2.6 | 24/--2.6 |
| Package Group | SSOP | SOIC | SOIC | SOIC | SOIC | PDIP | PDIP | SO | SO |
| Package Size: mm2:W x L, PKG | 20SSOP: 56 mm2: 7.8 x 7.2(SSOP) | 20SOIC: 132 mm2: 10.3 x 12.8(SOIC) | 20SOIC: 132 mm2: 10.3 x 12.8(SOIC) | 20SOIC: 132 mm2: 10.3 x 12.8(SOIC) | 20SOIC: 132 mm2: 10.3 x 12.8(SOIC) | See datasheet (PDIP) | See datasheet (PDIP) | 20SO: 98 mm2: 7.8 x 12.6(SO) | 20SO: 98 mm2: 7.8 x 12.6(SO) |
| Rating | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog |
| Schmitt Trigger | No | No | No | No | No | No | No | No | No |
| Technology Family | ALS | ALS | ALS | ALS | ALS | ALS | ALS | ALS | ALS |
| VCC(Max), В | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 |
| VCC(Min), В | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |
| Voltage(Nom), В | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| tpd @ Nom Voltage(Max), нс | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
Экологический статус
| SN74ALS573CDBR | SN74ALS573CDW | SN74ALS573CDWR | SN74ALS573CDWRE4 | SN74ALS573CDWRG4 | SN74ALS573CN | SN74ALS573CNE4 | SN74ALS573CNSR | SN74ALS573CNSRE4 | |
|---|---|---|---|---|---|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим |
| Бессвинцовая технология (Pb Free) | Да | Да |
Application Notes
- Advanced Schottky (ALS and AS) Logic FamiliesPDF, 1.9 Мб, Файл опубликован: 1 авг 1995
This document introduces the advanced Schottky family of clamped TTL integrated circuits (ICs). Detailed electrical characteristics of the 'AS and 'ALS devices with table formats are provided. Guidelines for designing high-performance digital systems using the Advanced Schottky family are given along with a brief summary of the solutions to most design decisions needed to implement systems using t
Модельный ряд
Серия: SN74ALS573C (9)
Классификация производителя
- Semiconductors> Logic> Flip-Flop/Latch/Register> D-Type Latch
