Datasheet Texas Instruments SN75DP159 — Даташит
| Производитель | Texas Instruments |
| Серия | SN75DP159 |
Ретаймер 6 Гбит/с с DP++ на HDMI
Datasheets
SNx5DP159 6-Gbps AC-Coupled TMDSв„ў to HDMIв„ў Level Shifter Retimer datasheet
PDF, 2.1 Мб, Версия: D, Файл опубликован: 27 июн 2017
Выписка из документа
Цены
 Купить SN75DP159 на РадиоЛоцман.Цены — от 91 до 724 ₽31 предложений от 14 поставщиков , 6Gbps DP++ to HDMI Retimer I2C Interface 48Pin VQFN EP T/R | |||
| SN75DP159RGZ Texas Instruments | от 258 ₽ | ||
| SN75DP159RGZR Texas Instruments | 271 ₽ | ||
| SN75DP159RGZR Texas Instruments | 498 ₽ | ||
| SN75DP159RSBR Texas Instruments | от 724 ₽ | ||
Статус
| SN75DP159RGZR | SN75DP159RGZT | SN75DP159RSBR | SN75DP159RSBT | |
|---|---|---|---|---|
| Статус продукта | В производстве | В производстве | В производстве | В производстве |
| Доступность образцов у производителя | Нет | Да | Нет | Да |
Корпус / Упаковка / Маркировка
| SN75DP159RGZR | SN75DP159RGZT | SN75DP159RSBR | SN75DP159RSBT | |
|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 |

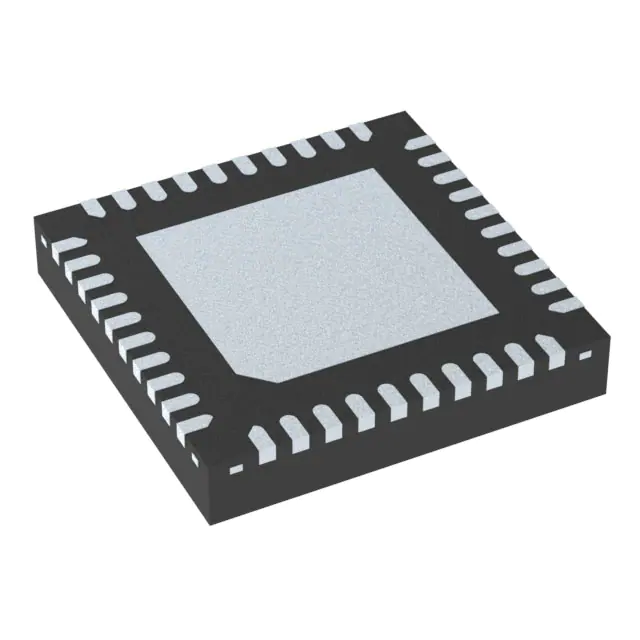

| Pin | 48 | 48 | 40 | 40 |
| Package Type | RGZ | RGZ | RSB | RSB |
| Industry STD Term | VQFN | VQFN | WQFN | WQFN |
| JEDEC Code | S-PQFP-N | S-PQFP-N | S-PQFP-N | S-PQFP-N |
| Package QTY | 2500 | 250 | 3000 | 250 |
| Carrier | LARGE T&R | SMALL T&R | LARGE T&R | SMALL T&R |
| Маркировка | 75DP159 | 75DP159 | 75DP159 | 75DP159 |
| Width (мм) | 7 | 7 | 5 | 5 |
| Length (мм) | 7 | 7 | 5 | 5 |
| Thickness (мм) | .9 | .9 | .75 | .75 |
| Pitch (мм) | .5 | .5 | .4 | .4 |
| Max Height (мм) | 1 | 1 | .8 | .8 |
| Mechanical Data | Скачать | Скачать | Скачать | Скачать |
Параметры
| Parameters / Models | SN75DP159RGZR | SN75DP159RGZT | SN75DP159RSBR | SN75DP159RSBT |
|---|---|---|---|---|
| Device Type | Retimer | Retimer | Retimer | Retimer |
| ICC(Max), мА | 300 | 300 | 300 | 300 |
| Количество каналов | 4 | 4 | 4 | 4 |
| Рабочий диапазон температур, C | от 0 до 85 | от 0 до 85 | от 0 до 85 | от 0 до 85 |
| Package Group | VQFN | VQFN | WQFN | WQFN |
| Package Size: mm2:W x L, PKG | 48VQFN: 49 mm2: 7 x 7(VQFN) | 48VQFN: 49 mm2: 7 x 7(VQFN) | 40WQFN: 25 mm2: 5 x 5(WQFN) | 40WQFN: 25 mm2: 5 x 5(WQFN) |
| Protocols | HDMI | HDMI | HDMI | HDMI |
| Speed(Max), Gbps | 6 | 6 | 6 | 6 |
| Напряжение питания, В | 3.3,1.1 | 3.3,1.1 | 3.3,1.1 | 3.3,1.1 |
Экологический статус
| SN75DP159RGZR | SN75DP159RGZT | SN75DP159RSBR | SN75DP159RSBT | |
|---|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим | Совместим |
Application Notes
- DP159 as DisplayPort RetimerPDF, 429 Кб, Файл опубликован: 3 авг 2015
Модельный ряд
Серия: SN75DP159 (4)
Классификация производителя
- Semiconductors> Interface> Display & Imaging SerDes> DisplayPort
