Datasheet Texas Instruments TL062 — Даташит

Производитель	Texas Instruments
Серия	TL062

Двойной маломощный операционный усилитель общего назначения с входом JFET

Datasheets

Скачать

PDF, 2.5 Мб, Версия: L, Файл опубликован: 26 май 2015

Выписка из документа

Цены

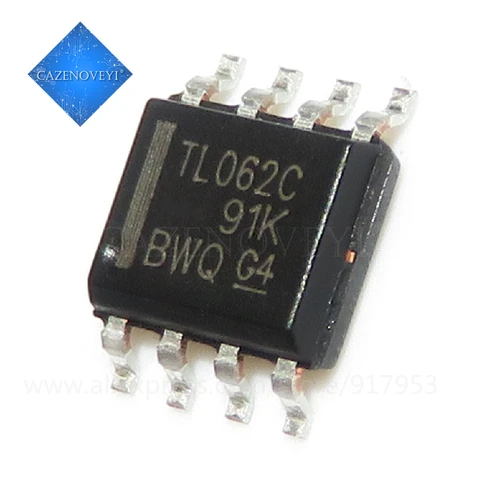

Купить TL062 на РадиоЛоцман.Цены — от 3.43 до 509 ₽ 93 предложений от 40 поставщиков Операционный усилитель, двойной, 2 Усилителя, 1 МГц, 3.5 В/мкс, 6В до 36В, SOIC, 8 вывод(-ов)
ЗУМ-СМД Россия	TL062ID Texas Instruments	3.43 ₽
Элрус Россия	TL062IP Texas Instruments	от 8.21 ₽
DIP8.RU Россия и страны ТС	TL062CD STMicroelectronics	от 33 ₽
T-electron Россия и страны СНГ	TL062 Unisonic Technologies	509 ₽

Статус

	TL062CD	TL062CDE4	TL062CDG4	TL062CDR	TL062CDRE4	TL062CDRG4	TL062CJG	TL062CP	TL062CPE4	TL062CPSLE	TL062CPSR	TL062CPSRG4	TL062CPW	TL062CPWG4	TL062CPWLE	TL062CPWR	TL062CPWRG4	TL062ID	TL062IDG4	TL062IDR	TL062IDRG4	TL062IJG	TL062IP	TL062IPE4	TL062IPWR	TL062IPWRG4
Статус продукта	В производстве	В производстве	В производстве	В производстве	В производстве	В производстве	Снят с производства	В производстве	В производстве	Снят с производства	В производстве	В производстве	В производстве	В производстве	Снят с производства	В производстве	В производстве	В производстве	В производстве	В производстве	В производстве	Снят с производства	В производстве	В производстве	В производстве	В производстве
Доступность образцов у производителя	Нет	Нет	Нет	Да	Нет	Нет	Да	Нет	Нет	Нет	Нет	Нет	Нет	Нет	Нет	Да	Нет	Нет	Нет	Нет	Нет	Нет	Да	Нет	Нет	Нет

Корпус / Упаковка / Маркировка

	TL062CD	TL062CDE4	TL062CDG4	TL062CDR	TL062CDRE4	TL062CDRG4	TL062CJG	TL062CP	TL062CPE4	TL062CPSLE	TL062CPSR	TL062CPSRG4	TL062CPW	TL062CPWG4	TL062CPWLE	TL062CPWR	TL062CPWRG4	TL062ID	TL062IDG4	TL062IDR	TL062IDRG4	TL062IJG	TL062IP	TL062IPE4	TL062IPWR	TL062IPWRG4
N	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26
Pin	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8
Package Type	D	D	D	D	D	D	JG	P	P	PS	PS	PS	PW	PW	PW	PW	PW	D	D	D	D	JG	P	P	PW	PW
Industry STD Term	SOIC	SOIC	SOIC	SOIC	SOIC	SOIC	CDIP	PDIP	PDIP	SOP	SOP	SOP	TSSOP	TSSOP	TSSOP	TSSOP	TSSOP	SOIC	SOIC	SOIC	SOIC	CDIP	PDIP	PDIP	TSSOP	TSSOP
JEDEC Code	R-PDSO-G	R-PDSO-G	R-PDSO-G	R-PDSO-G	R-PDSO-G	R-PDSO-G	R-GDIP-T	R-PDIP-T	R-PDIP-T	R-PDSO-G	R-PDSO-G	R-PDSO-G	R-PDSO-G	R-PDSO-G	R-PDSO-G	R-PDSO-G	R-PDSO-G	R-PDSO-G	R-PDSO-G	R-PDSO-G	R-PDSO-G	R-GDIP-T	R-PDIP-T	R-PDIP-T	R-PDSO-G	R-PDSO-G
Package QTY	75	75	75	2500	2500	2500		50	50		2000	2000	150	150		2000	2000	75	75	2500	2500		50	50	2000	2000
Carrier	TUBE	TUBE	TUBE	LARGE T&R	LARGE T&R	LARGE T&R		TUBE	TUBE		LARGE T&R	LARGE T&R	TUBE	TUBE		LARGE T&R	LARGE T&R	TUBE	TUBE	LARGE T&R	LARGE T&R		TUBE	TUBE	LARGE T&R	LARGE T&R
Маркировка	TL062C	TL062C	TL062C	TL062C	TL062C	TL062C		TL062CP	TL062CP		T062	T062	T062	T062		T062	T062	TL062I	TL062I	TL062I	TL062I		TL062IP	TL062IP	Z062	Z062
Width (мм)	3.91	3.91	3.91	3.91	3.91	3.91	6.67	6.35	6.35	5.3	5.3	5.3	4.4	4.4	4.4	4.4	4.4	3.91	3.91	3.91	3.91	6.67	6.35	6.35	4.4	4.4
Length (мм)	4.9	4.9	4.9	4.9	4.9	4.9	9.6	9.81	9.81	6.2	6.2	6.2	3	3	3	3	3	4.9	4.9	4.9	4.9	9.6	9.81	9.81	3	3
Thickness (мм)	1.58	1.58	1.58	1.58	1.58	1.58	4.57	3.9	3.9	1.95	1.95	1.95	1	1	1	1	1	1.58	1.58	1.58	1.58	4.57	3.9	3.9	1	1
Pitch (мм)	1.27	1.27	1.27	1.27	1.27	1.27	2.54	2.54	2.54	1.27	1.27	1.27	.65	.65	.65	.65	.65	1.27	1.27	1.27	1.27	2.54	2.54	2.54	.65	.65
Max Height (мм)	1.75	1.75	1.75	1.75	1.75	1.75	5.08	5.08	5.08	2	2	2	1.2	1.2	1.2	1.2	1.2	1.75	1.75	1.75	1.75	5.08	5.08	5.08	1.2	1.2
Mechanical Data	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать	Скачать

Параметры

Parameters / Models	TL062CD	TL062CDE4	TL062CDG4	TL062CDR	TL062CDRE4	TL062CDRG4	TL062CJG	TL062CP	TL062CPE4	TL062CPSLE	TL062CPSR	TL062CPSRG4	TL062CPW	TL062CPWG4	TL062CPWLE	TL062CPWR	TL062CPWRG4	TL062ID	TL062IDG4	TL062IDR	TL062IDRG4	TL062IJG	TL062IP	TL062IPE4	TL062IPWR	TL062IPWRG4
Additional Features	N/A	N/A	N/A	N/A	N/A	N/A	Vos Adj Pin	N/A	N/A	Vos Adj Pin	N/A	N/A	N/A	N/A	Vos Adj Pin	N/A	N/A	N/A	N/A	N/A	N/A	Vos Adj Pin	N/A	N/A	N/A	N/A
Approx. Price (US$)							0.19 \| 1ku			0.19 \| 1ku					0.19 \| 1ku							0.19 \| 1ku
Архитектура	FET	FET	FET	FET	FET	FET	FET	FET	FET	FET	FET	FET	FET	FET	FET	FET	FET	FET	FET	FET	FET	FET	FET	FET	FET	FET
CMRR(Min), дБ	70	70	70	70	70	70		70	70		70	70	70	70		70	70	70	70	70	70		70	70	70	70
CMRR(Min)(dB)							70			70					70							70
CMRR(Typ), дБ	86	86	86	86	86	86		86	86		86	86	86	86		86	86	86	86	86	86		86	86	86	86
CMRR(Typ)(dB)							86			86					86							86
GBW(Typ), МГц	1	1	1	1	1	1		1	1		1	1	1	1		1	1	1	1	1	1		1	1	1	1
GBW(Typ)(MHz)							1			1					1							1
Input Bias Current(Max), pA	200	200	200	200	200	200		200	200		200	200	200	200		200	200	200	200	200	200		200	200	200	200
Input Bias Current(Max)(pA)							200			200					200							200
Iq per channel(Max), мА	0.25	0.25	0.25	0.25	0.25	0.25		0.25	0.25		0.25	0.25	0.25	0.25		0.25	0.25	0.25	0.25	0.25	0.25		0.25	0.25	0.25	0.25
Iq per channel(Max)(mA)							0.25			0.25					0.25							0.25
Iq per channel(Typ), мА	0.2	0.2	0.2	0.2	0.2	0.2		0.2	0.2		0.2	0.2	0.2	0.2		0.2	0.2	0.2	0.2	0.2	0.2		0.2	0.2	0.2	0.2
Iq per channel(Typ)(mA)							0.2			0.2					0.2							0.2
Количество каналов	2	2	2	2	2	2		2	2		2	2	2	2		2	2	2	2	2	2		2	2	2	2
Number of Channels(#)							2			2					2							2
Offset Drift(Typ), uV/C	10	10	10	10	10	10		10	10		10	10	10	10		10	10	10	10	10	10		10	10	10	10
Offset Drift(Typ)(uV/C)							10			10					10							10
Рабочий диапазон температур, C	от -40 до 85,0 до 70	от -40 до 85,0 до 70	от -40 до 85,0 до 70	от -40 до 85,0 до 70	от -40 до 85,0 до 70	от -40 до 85,0 до 70		от -40 до 85,0 до 70	от -40 до 85,0 до 70		от -40 до 85,0 до 70	от -40 до 85,0 до 70	от -40 до 85,0 до 70	от -40 до 85,0 до 70		от -40 до 85,0 до 70	от -40 до 85,0 до 70	от -40 до 85,0 до 70	от -40 до 85,0 до 70	от -40 до 85,0 до 70	от -40 до 85,0 до 70		от -40 до 85,0 до 70	от -40 до 85,0 до 70	от -40 до 85,0 до 70	от -40 до 85,0 до 70
Operating Temperature Range(C)							-40 to 85 0 to 70			-40 to 85 0 to 70					-40 to 85 0 to 70							-40 to 85 0 to 70
Output Current(Typ), мА	10	10	10	10	10	10		10	10		10	10	10	10		10	10	10	10	10	10		10	10	10	10
Output Current(Typ)(mA)							10			10					10							10
Package Group	SOIC	SOIC	SOIC	SOIC	SOIC	SOIC	PDIP SO SOIC TSSOP	PDIP	PDIP	SO	SO	SO	TSSOP	TSSOP	TSSOP	TSSOP	TSSOP	SOIC	SOIC	SOIC	SOIC	PDIP SO SOIC TSSOP	PDIP	PDIP	TSSOP	TSSOP
Package Size: mm2:W x L, PKG	8SOIC: 29 mm2: 6 x 4.9(SOIC)	8SOIC: 29 mm2: 6 x 4.9(SOIC)	8SOIC: 29 mm2: 6 x 4.9(SOIC)	8SOIC: 29 mm2: 6 x 4.9(SOIC)	8SOIC: 29 mm2: 6 x 4.9(SOIC)	8SOIC: 29 mm2: 6 x 4.9(SOIC)		See datasheet (PDIP)	See datasheet (PDIP)		8SO: 48 mm2: 7.8 x 6.2(SO)	8SO: 48 mm2: 7.8 x 6.2(SO)	8TSSOP: 19 mm2: 6.4 x 3(TSSOP)	8TSSOP: 19 mm2: 6.4 x 3(TSSOP)		8TSSOP: 19 mm2: 6.4 x 3(TSSOP)	8TSSOP: 19 mm2: 6.4 x 3(TSSOP)	8SOIC: 29 mm2: 6 x 4.9(SOIC)	8SOIC: 29 mm2: 6 x 4.9(SOIC)	8SOIC: 29 mm2: 6 x 4.9(SOIC)	8SOIC: 29 mm2: 6 x 4.9(SOIC)		See datasheet (PDIP)	See datasheet (PDIP)	8TSSOP: 19 mm2: 6.4 x 3(TSSOP)	8TSSOP: 19 mm2: 6.4 x 3(TSSOP)
Package Size: mm2:W x L (PKG)							See datasheet (CDIP) See datasheet (PDIP)			See datasheet (CDIP) See datasheet (PDIP)					See datasheet (CDIP) See datasheet (PDIP)							See datasheet (CDIP) See datasheet (PDIP)
Rail-to-Rail	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+	In to V+
Rating	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog
Slew Rate(Typ), V/us	3.5	3.5	3.5	3.5	3.5	3.5		3.5	3.5		3.5	3.5	3.5	3.5		3.5	3.5	3.5	3.5	3.5	3.5		3.5	3.5	3.5	3.5
Slew Rate(Typ)(V/us)							3.5			3.5					3.5							3.5
Total Supply Voltage(Max), +5V=5, +/-5V=10	36	36	36	36	36	36		36	36		36	36	36	36		36	36	36	36	36	36		36	36	36	36
Total Supply Voltage(Max)(+5V=5, +/-5V=10)							36			36					36							36
Total Supply Voltage(Min), +5V=5, +/-5V=10	7	7	7	7	7	7		7	7		7	7	7	7		7	7	7	7	7	7		7	7	7	7
Total Supply Voltage(Min)(+5V=5, +/-5V=10)							7			7					7							7
Vn at 1kHz(Typ), нВ/rtГц	42	42	42	42	42	42		42	42		42	42	42	42		42	42	42	42	42	42		42	42	42	42
Vn at 1kHz(Typ)(nV/rtHz)							42			42					42							42
Vos (Offset Voltage @ 25C)(Max), мВ	15	15	15	15	15	15		15	15		15	15	15	15		15	15	15	15	15	15		15	15	15	15
Vos (Offset Voltage @ 25C)(Max)(mV)							15			15					15							15

Экологический статус

	TL062CD	TL062CDE4	TL062CDG4	TL062CDR	TL062CDRE4	TL062CDRG4	TL062CJG	TL062CP	TL062CPE4	TL062CPSLE	TL062CPSR	TL062CPSRG4	TL062CPW	TL062CPWG4	TL062CPWLE	TL062CPWR	TL062CPWRG4	TL062ID	TL062IDG4	TL062IDR	TL062IDRG4	TL062IJG	TL062IP	TL062IPE4	TL062IPWR	TL062IPWRG4
RoHS	Совместим	Совместим	Совместим	Совместим	Совместим	Совместим	Не совместим	Совместим	Совместим	Не совместим	Совместим	Совместим	Совместим	Совместим	Не совместим	Совместим	Совместим	Совместим	Совместим	Совместим	Совместим	Не совместим	Совместим	Совместим	Совместим	Совместим
Бессвинцовая технология (Pb Free)	Да	Да	Да	Нет	Нет	Нет	Да	Нет

Application Notes

Скачать
Understanding Operational Amplifier Specifications
PDF, 273 Кб, Файл опубликован: 13 июл 1998
Selecting the right operational amplifier for a specific application requires you to have your design goals clearly in mind along with a firm understanding of what the published specifications mean. This paper addresses the issue of understanding data sheet specifications.This paper begins with background information. First introductory topics on the basic principles of amplifiers are presen
Скачать
Handbook of Operational Amplifier Applications (Rev. B)
PDF, 2.8 Мб, Версия: B, Файл опубликован: 19 сен 2016
While in the process of reviewing Texas Instruments applications notes including those from Burr-Brown - I uncovered a couple of treasures this handbook on op amp applications and one on active RC networks. These old publications from 1963 and 1966 respectively are some of the finest works on op amp theory that I have ever seen. Nevertheless they contain some material that is hopelessly outd

Модельный ряд

Серия: TL062 (26)

TL062CD TL062CDE4 TL062CDG4 TL062CDR TL062CDRE4 TL062CDRG4 TL062CJG TL062CP TL062CPE4 TL062CPSLE TL062CPSR TL062CPSRG4 TL062CPW TL062CPWG4 TL062CPWLE TL062CPWR TL062CPWRG4 TL062ID TL062IDG4 TL062IDR TL062IDRG4 TL062IJG TL062IP TL062IPE4 TL062IPWR TL062IPWRG4

Классификация производителя

Semiconductors> Amplifiers> Operational Amplifiers (Op Amps)> General-Purpose Op Amps
