Datasheet Texas Instruments TLC541 — Даташит
| Производитель | Texas Instruments |
| Серия | TLC541 |
8-битный, 40 тыс.
Datasheets
8-Bit Analog-to-Digital Converters With Serial Control And 11 Inputs datasheet
PDF, 1.4 Мб, Версия: B, Файл опубликован: 18 июн 2001
Выписка из документа
Цены

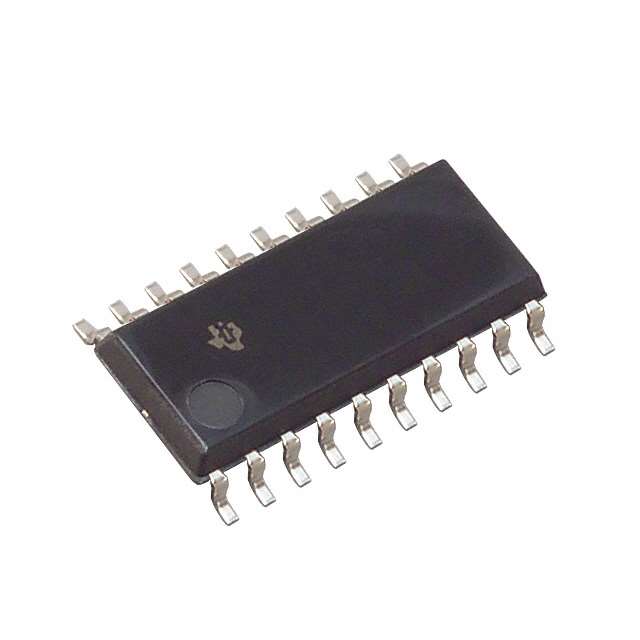

 Купить TLC541 на РадиоЛоцман.Цены — от 15 до 14 681 ₽29 предложений от 24 поставщиков Микросхема Преобразователь AD, TEXAS INSTRUMENTS TLC541IN Analogue to Digital Converter, 8Bit, 40KSPS, Single, 4.75V, 5.5V, DIP | |||
| TLC541INSG4 Texas Instruments | 65 ₽ | ||
| TLC541IDWRG4 Texas Instruments | 196 ₽ | ||
| TLC541INS | 14 681 ₽ | ||
| TLC541IDWR Texas Instruments | по запросу | ||
Подробное описание
импульсов в секунду АЦП с последовательным выходом, 12-канальный встроенный АЦП. Аналоговый мультиплексор, 11 каналов.
Статус
| TLC541IDW | TLC541IDWG4 | TLC541IDWR | TLC541IDWRG4 | TLC541IFN | TLC541IFNG3 | TLC541IFNR | TLC541IN | TLC541INE4 | TLC541MN | |
|---|---|---|---|---|---|---|---|---|---|---|
| Статус продукта | В производстве | В производстве | В производстве | В производстве | В производстве | В производстве | В производстве | В производстве | В производстве | Снят с производства |
| Доступность образцов у производителя | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Да | Нет | Да |
Корпус / Упаковка / Маркировка
| TLC541IDW | TLC541IDWG4 | TLC541IDWR | TLC541IDWRG4 | TLC541IFN | TLC541IFNG3 | TLC541IFNR | TLC541IN | TLC541INE4 | TLC541MN | |
|---|---|---|---|---|---|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Pin | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| Package Type | DW | DW | DW | DW | FN | FN | FN | N | N | N |
| Industry STD Term | SOIC | SOIC | SOIC | SOIC | PLCC | PLCC | PLCC | PDIP | PDIP | PDIP |
| JEDEC Code | R-PDSO-G | R-PDSO-G | R-PDSO-G | R-PDSO-G | S-PQCC-J | S-PQCC-J | S-PQCC-J | R-PDIP-T | R-PDIP-T | R-PDIP-T |
| Package QTY | 25 | 25 | 2000 | 2000 | 46 | 46 | 1000 | 20 | 20 | |
| Carrier | TUBE | TUBE | LARGE T&R | LARGE T&R | TUBE | TUBE | LARGE T&R | TUBE | TUBE | |
| Маркировка | TLC541I | TLC541I | TLC541I | TLC541I | TLC541I | TLC541I | TLC541I | TLC541IN | TLC541IN | |
| Width (мм) | 7.5 | 7.5 | 7.5 | 7.5 | 8.96 | 8.96 | 8.96 | 6.35 | 6.35 | 6.35 |
| Length (мм) | 12.8 | 12.8 | 12.8 | 12.8 | 8.96 | 8.96 | 8.96 | 24.33 | 24.33 | 24.33 |
| Thickness (мм) | 2.35 | 2.35 | 2.35 | 2.35 | 4.06 | 4.06 | 4.06 | 4.57 | 4.57 | 4.57 |
| Pitch (мм) | 1.27 | 1.27 | 1.27 | 1.27 | 1.27 | 1.27 | 1.27 | 2.54 | 2.54 | 2.54 |
| Max Height (мм) | 2.65 | 2.65 | 2.65 | 2.65 | 4.57 | 4.57 | 4.57 | 5.08 | 5.08 | 5.08 |
| Mechanical Data | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать |
Параметры
| Parameters / Models | TLC541IDW | TLC541IDWG4 | TLC541IDWR | TLC541IDWRG4 | TLC541IFN | TLC541IFNG3 | TLC541IFNR | TLC541IN | TLC541INE4 | TLC541MN |
|---|---|---|---|---|---|---|---|---|---|---|
| # Input Channels | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 |
| Analog Voltage AVDD(Max), В | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | |
| Analog Voltage AVDD(Max)(V) | 5.5 | |||||||||
| Analog Voltage AVDD(Min), В | 4.75 | 4.75 | 4.75 | 4.75 | 4.75 | 4.75 | 4.75 | 4.75 | 4.75 | |
| Analog Voltage AVDD(Min)(V) | 4.75 | |||||||||
| Approx. Price (US$) | 1.58 | 1ku | |||||||||
| Архитектура | SAR | SAR | SAR | SAR | SAR | SAR | SAR | SAR | SAR | SAR |
| Digital Supply(Max), В | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | |
| Digital Supply(Max)(V) | 5.5 | |||||||||
| Digital Supply(Min), В | 4.75 | 4.75 | 4.75 | 4.75 | 4.75 | 4.75 | 4.75 | 4.75 | 4.75 | |
| Digital Supply(Min)(V) | 4.75 | |||||||||
| INL(Max), +/-LSB | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| INL(Max)(+/-LSB) | 0.5 | |||||||||
| Input Range(Max), В | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | |
| Input Range(Max)(V) | 5.5 | |||||||||
| Тип входа | Single-Ended | Single-Ended | Single-Ended | Single-Ended | Single-Ended | Single-Ended | Single-Ended | Single-Ended | Single-Ended | Single-Ended |
| Integrated Features | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A |
| Interface | SPI | SPI | SPI | SPI | SPI | SPI | SPI | SPI | SPI | Serial SPI |
| Multi-Channel Configuration | Multiplexed | Multiplexed | Multiplexed | Multiplexed | Multiplexed | Multiplexed | Multiplexed | Multiplexed | Multiplexed | Multiplexed |
| Рабочий диапазон температур, C | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | |
| Operating Temperature Range(C) | -40 to 85 | |||||||||
| Package Group | SOIC | SOIC | SOIC | SOIC | PLCC | PLCC | PLCC | PDIP | PDIP | PDIP |
| Package Size: mm2:W x L, PKG | 20SOIC: 132 mm2: 10.3 x 12.8(SOIC) | 20SOIC: 132 mm2: 10.3 x 12.8(SOIC) | 20SOIC: 132 mm2: 10.3 x 12.8(SOIC) | 20SOIC: 132 mm2: 10.3 x 12.8(SOIC) | 20PLCC: 80 mm2: 8.96 x 8.96(PLCC) | 20PLCC: 80 mm2: 8.96 x 8.96(PLCC) | 20PLCC: 80 mm2: 8.96 x 8.96(PLCC) | See datasheet (PDIP) | See datasheet (PDIP) | |
| Package Size: mm2:W x L (PKG) | See datasheet (PDIP) | |||||||||
| Power Consumption(Typ), mW | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
| Power Consumption(Typ)(mW) | 6 | |||||||||
| Rating | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog |
| Reference Mode | Ext | Ext | Ext | Ext | Ext | Ext | Ext | Ext | Ext | Ext |
| Разрешение, Bits | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
| Resolution(Bits) | 8 | |||||||||
| Sample Rate (max), SPS | 40kSPS | 40kSPS | 40kSPS | 40kSPS | 40kSPS | 40kSPS | 40kSPS | 40kSPS | 40kSPS | |
| Sample Rate (max)(SPS) | 40kSPS | |||||||||
| Sample Rate(Max), MSPS | 0.04 | 0.04 | 0.04 | 0.04 | 0.04 | 0.04 | 0.04 | 0.04 | 0.04 |
Экологический статус
| TLC541IDW | TLC541IDWG4 | TLC541IDWR | TLC541IDWRG4 | TLC541IFN | TLC541IFNG3 | TLC541IFNR | TLC541IN | TLC541INE4 | TLC541MN | |
|---|---|---|---|---|---|---|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Не совместим |
| Бессвинцовая технология (Pb Free) | Нет | Да | Да |
Application Notes
- Determining Minimum Acquisition Times for SAR ADCs, part 2PDF, 215 Кб, Файл опубликован: 17 мар 2011
The input structure circuit of a successive-approximation register analog-to-digital converter (SAR ADC) incombination with the driving circuit forms a transfer function that can be used to determine minimum acquisition times for different types of applied input signals. This application report, which builds on Determining Minimum Acquisition Times for SAR ADCs When a Step Function is Applied to
Модельный ряд
Серия: TLC541 (10)
Классификация производителя
- Semiconductors> Data Converters> Analog-to-Digital Converters (ADCs)> Precision ADCs (<=10MSPS)
