Datasheet Texas Instruments TLV61220 — Даташит
| Производитель | Texas Instruments |
| Серия | TLV61220 |

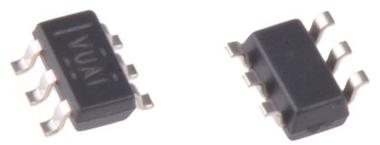

Повышающий преобразователь низкого входного напряжения в 6-контактном корпусе TSOT-23
Datasheets
TLV61220 Low-Input Voltage Step-Up Converter in Thin SOT-23 Package datasheet
PDF, 1.6 Мб, Версия: A, Файл опубликован: 29 дек 2014
Выписка из документа
Цены
 Купить TLV61220 на РадиоЛоцман.Цены — от 12 до 410 ₽54 предложений от 25 поставщиков Преобразователь постоянного тока повышающий синхронный подстраиваемый 0.4А | |||
| TLV61220DBV Texas Instruments | от 31 ₽ | ||
| TLV61220DBVR Texas Instruments | от 70 ₽ | ||
| TLV61220DBVR Texas Instruments | 77 ₽ | ||
| TLV61220DBVR Texas Instruments | от 77 ₽ | ||
Статус
| TLV61220DBVR | TLV61220DBVT | |
|---|---|---|
| Статус продукта | В производстве | В производстве |
| Доступность образцов у производителя | Нет | Да |
Корпус / Упаковка / Маркировка
| TLV61220DBVR | TLV61220DBVT | |
|---|---|---|
| N | 1 | 2 |
| Pin | 6 | 6 |
| Package Type | DBV | DBV |
| Industry STD Term | SOT-23 | SOT-23 |
| JEDEC Code | R-PDSO-G | R-PDSO-G |
| Package QTY | 3000 | 250 |
| Carrier | LARGE T&R | SMALL T&R |
| Маркировка | VUAI | VUAI |
| Width (мм) | 1.6 | 1.6 |
| Length (мм) | 2.9 | 2.9 |
| Thickness (мм) | 1.2 | 1.2 |
| Pitch (мм) | .95 | .95 |
| Max Height (мм) | 1.45 | 1.45 |
| Mechanical Data | Скачать | Скачать |
Параметры
| Parameters / Models | TLV61220DBVR | TLV61220DBVT |
|---|---|---|
| Duty Cycle(Max), % | 90 | 90 |
| Iq(Typ), мА | 0.005 | 0.005 |
| Рабочий диапазон температур, C | от -40 до 85 | от -40 до 85 |
| Package Group | SOT-23 | SOT-23 |
| Rating | Catalog | Catalog |
| Regulated Outputs | 1 | 1 |
| Special Features | Enable,Light Load Efficiency | Enable,Light Load Efficiency |
| Switch Current Limit(Min), A | 0.2 | 0.2 |
| Switch Current Limit(Typ), A | 0.4 | 0.4 |
| Switching Frequency(Max), kHz | 2000 | 2000 |
| Switching Frequency(Min), kHz | 500 | 500 |
| Тип | Converter | Converter |
| Vin(Max), В | 5.5 | 5.5 |
| Vin(Min), В | 0.7 | 0.7 |
| Vout(Max), В | 5.5 | 5.5 |
| Vout(Min), В | 1.8 | 1.8 |
Экологический статус
| TLV61220DBVR | TLV61220DBVT | |
|---|---|---|
| RoHS | Совместим | Совместим |
Application Notes
- Calculating and Measuring the No Load Input Current of the Boost ConverterPDF, 143 Кб, Файл опубликован: 23 сен 2016
- How to Select a Proper Inductor for Low Power Boost ConverterPDF, 120 Кб, Файл опубликован: 3 июн 2016
- Accurately measuring efficiency of ultralow-IQ devicesPDF, 254 Кб, Файл опубликован: 22 янв 2014
- Automated Frequency Response AnalyzerPDF, 939 Кб, Файл опубликован: 9 окт 2013
This application report discusses a new method of doing stability Analysis testing by using basic labequipment, while not requiring any specific instruments. - Five Steps to a Good PCB Layout of the Boost ConverterPDF, 701 Кб, Файл опубликован: 3 май 2016
- Minimizing Ringing at the Switch Node of a Boost ConverterPDF, 201 Кб, Файл опубликован: 15 сен 2006
The application report explains how to use proper board layout and/or a snubber to reduce high-frequency ringing at the switch node of a boost converter. - Design considerations for a resistive feedback divider in a DC/DC converterPDF, 393 Кб, Файл опубликован: 26 апр 2012
- Basic Calculation of a Boost Converter's Power Stage (Rev. C)PDF, 186 Кб, Версия: C, Файл опубликован: 8 янв 2014
This application note gives the equations to calculate the power stage of a boost converter built with an IC with integrated switch and operating in continuous conduction mode. It is not intended to give details on the functionality of a boost converter (see Reference 1) or how to compensate a converter. See the references at the end of this document if more detail is needed. - Optimizing Transient Response of Internally Compensated DC-DC Converters (Rev. A)PDF, 1.1 Мб, Версия: A, Файл опубликован: 11 май 2015
- Extending the Soft Start Time Without a Soft Start Pin (Rev. B)PDF, 387 Кб, Версия: B, Файл опубликован: 15 июн 2017
- IQ: What it is what it isn’t and how to use itPDF, 198 Кб, Файл опубликован: 17 июн 2011
- Performing Accurate PFM Mode Efficiency Measurements (Rev. A)PDF, 418 Кб, Версия: A, Файл опубликован: 11 дек 2018
When performing measurements on DC-DC converters using pulse frequency modulation(PFM)or any power save mode proper care must be taken to ensure that the measurements are accurate. An accurate PFM mode efficiency measurement is critical for systems which require high efficiency at low loads such as in smart home systems tablets wearables and metering.
Модельный ряд
Серия: TLV61220 (2)
Классификация производителя
- Semiconductors> Power Management> Non-isolated DC/DC Switching Regulator> Step-Up (Boost)> Boost Converter (Integrated Switch)
