Datasheet Linear Technology LTC6605CDJC-14#PBF — Даташит

Производитель	Linear Technology
Серия	LTC6605-14
Модель	LTC6605CDJC-14#PBF

Двойной согласованный фильтр 14 МГц с малошумящим дифференциальным усилителем с низким уровнем искажений

Datasheets

Скачать

PDF, 264 Кб, Файл закачен: 6 авг 2017

Выписка из документа

Цены

Купить LTC6605CDJC-14#PBF на РадиоЛоцман.Цены — от 302 до 1 425 ₽ 11 предложений от 11 поставщиков Differential Amplifier, Low Distortion, 2 Amplifiers, 1mV, 9.5dB, 14MHz, -40℃, 85℃
ChipWorker Весь мир	LTC6605CDJC-14#TRPBF Analog Devices	318 ₽
AiPCBA Весь мир	LTC6605CDJC-14#TRPBF Linear Technology	701 ₽
IC Home Весь мир	LTC6605CDJC-14#TRPBF Analog Devices	896 ₽
ЭлектроПласт- Екатеринбург Россия	LTC6605CDJC-14-PBF	по запросу

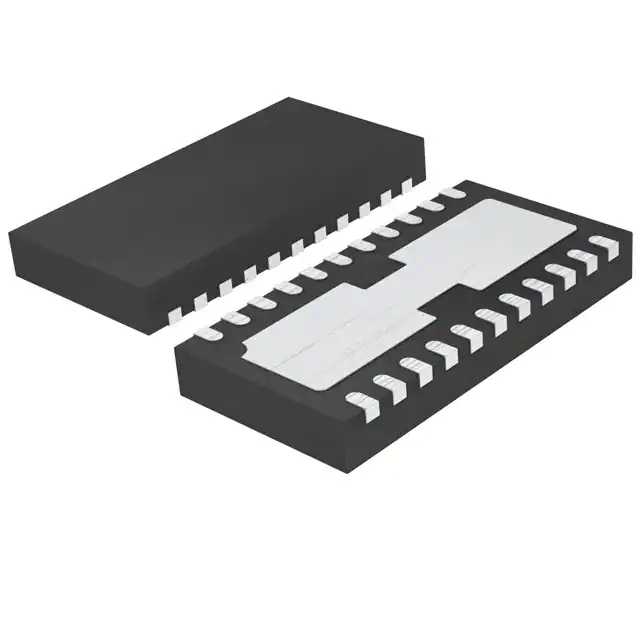

Корпус / Упаковка / Маркировка

Корпус	6x3 DFN-22
Код корпуса	DJC
Индекс корпуса	05-08-1714

Параметры

Количество каналов	2
Demo Boards	DC1422A-C
Design Tools	LTspice Model
Экспортный контроль	нет
GBW	14 МГц
Isupply	33.1 мА
Рабочий диапазон температур	от 0 до 70 °C
Тип	DIFF
Vos	0.25 мВ
Vos TC	1 мВ/C
Vs макс.	5.25 В
Vs мин.	2.7 В

Экологический статус

RoHS

Совместим

Design Notes

Скачать
Precision, Matched, Baseband Filter ICs Outperform Discrete Implementations &mdash DN476
PDF, 100 Кб, Файл опубликован: 10 фев 2010
Выписка из документа
Precision, Matched, Baseband Filter ICs Outperform Discrete
Implementations вЂ“ Design Note 476
Philip Karantzalis
Introduction
In digital communication systems, baseband signals must
be band-limited in the transmitter or the receiver. Although
the bulk of baseband signal shaping and analysis is accomplished using digital signal processing (DSP), analog
п¬Ѓltering is used in a number of places along the signal
chain. For instance analog п¬Ѓlters reduce the imaging of a
digital-to-analog converter (DAC), п¬Ѓlter out the high frequency noise of an RF demodulator or reduce the aliasing
inputs of an analog-to-digital converter (ADC).
Typically, 3G communication systems (CDMA, GSM,
UMTS or WiMax) feature a baseband channel bandwidth
of 1.25MHz to over 20MHz. In this frequency range, discrete analog п¬ЃltersвЂ”those constructed with high speed
op amps, resistors and capacitorsвЂ”are sensitive to PCB
layout parasitics, component tolerances and mismatches.
The pitfalls of using discrete components can be avoided
by using integrated, pin-conп¬Ѓgurable, precision analog
п¬Ѓlter ICs, such as the LTC6601-1/-2 and the LTC6605-7/
-10/-14. The LTC6601-x is a single 2nd order lowpass п¬Ѓlter
and the LTC6605-x is a dual, matched п¬Ѓlter.
The LTC6601-x Lowpass Filter
Figure 1 shows a block diagram of an LTC6601-x and the …

Модельный ряд

Серия: LTC6605-14 (4)

LTC6605CDJC-14#PBF LTC6605CDJC-14#TRPBF LTC6605IDJC-14#PBF LTC6605IDJC-14#TRPBF

Классификация производителя

Signal Conditioning > Amplifiers > Differential Amplifiers > Fully Differential Amplifiers
Signal Conditioning > Filters > Wideband Active Filters
