Datasheet Linear Technology LTC1297 — Даташит

Производитель	Linear Technology
Серия	LTC1297

Однокристальные 12-битные системы сбора данных

Datasheets

Просмотр и загрузка

PDF, 325 Кб, Язык: анг., Файл закачен: 16 авг 2017, Страниц: 24
Single Chip 12-Bit Data Acquisition Systems

Выписка из документа

Купить LTC1297 на РадиоЛоцман.Цены — от 354 до 7 828 ₽ 32 предложений от 23 поставщиков Интегральные микросхемы Микросхемы сбора данных - АЦП/ЦАП специального назначения
Hi-Tech Circuit Group Весь мир	LTC1297DCJ8 Analog Devices	по запросу
ТаймЧипс Россия	LTC1297CS	по запросу
LifeElectronics Россия	LTC1297DC	по запросу
TradeElectronics Россия	LTC1297DCJ8	по запросу

Применение интегрального датчика температуры DS18B20 в автоматизации жилых помещений

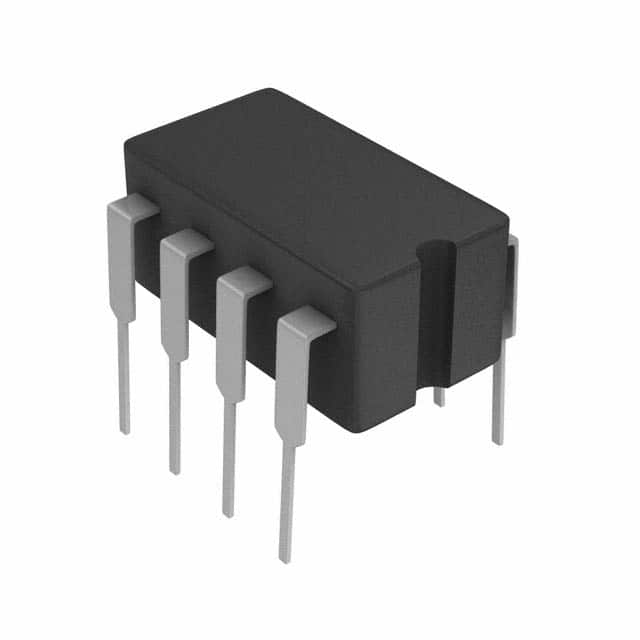

Корпус / Упаковка / Маркировка

	LTC1297BCN8#PBF	LTC1297CCN8#PBF	LTC1297DCN8#PBF
N	1	2	3
Корпус	N-8 Габаритный чертеж корпуса	N-8 Габаритный чертеж корпуса	N-8 Габаритный чертеж корпуса
Код корпуса	N	N	N
Индекс корпуса	05-08-1510 (N8)	05-08-1510 (N8)	05-08-1510 (N8)
Количество выводов	8	8	8

Параметры

Parameters / Models	LTC1297BCN8#PBF	LTC1297CCN8#PBF	LTC1297DCN8#PBF
ADC INL, LSB	0.5	0.5	0.5
ADCs	1	1	1
Архитектура	SAR	SAR	SAR
Bipolar/Unipolar Input	Unipolar	Unipolar	Unipolar
Bits, bits	12	12	12
Количество каналов	1	1	1
DNL, LSB	1	1	1
Экспортный контроль	нет	нет	нет
I/O	Serial SPI	Serial SPI	Serial SPI
Input Drive	Pseudo-Differential, Single-Ended	Pseudo-Differential, Single-Ended	Pseudo-Differential, Single-Ended
Input Span	0V to 5V	0V to 5V	0V to 5V
Internal Reference	нет	нет	нет
Рабочий диапазон температур, °C	от 0 до 70	от 0 до 70	от 0 до 70
Power, mW	30	30	30
SINAD, дБ	73	73	73
Simultaneous	нет	нет	нет
Speed, ksps	50	50	50
Диапазон напряжения питания	5V	5V	5V

Экологический статус

	LTC1297BCN8#PBF	LTC1297CCN8#PBF	LTC1297DCN8#PBF
RoHS	Совместим	Совместим	Совместим

Другие варианты исполнения

LTC1292 LTC1292

Application Notes

Скачать
Linear Technology Magazine Circuit Collection, Volume III &mdash AN67
PDF, 1.2 Мб, Файл опубликован: 1 сен 1996
Application Note 67 is a collection of circuits for data conversion, interface and signal processing from the first five years of Linear Technology. This application note includes circuits such as fast video multiplexers for high speed video, an ultraselective bandpass filter circuit with adjustable gain, and a fully differential, 8-channel, 12-bit A/D system. The categories included in this app note are data conversion, interface, filters, instrumentation, video/op amps and miscellaneous circuits.
Выписка из документа
Application Note 67
September 1996
Linear Technology Magazine Circuit Collection, Volume III
Data Conversion, Interface and Signal Processing
Richard Markell, Editor
INTRODUCTION
Application Note 67 is a collection of circuits from the first
five years of Linear Technology, targeting data conversion,
interface and signal processing applications. This
Application Note includes circuits such as fast video
multiplexers for high speed video, an ultraselective
bandpass filter circuit with adjustable gain and a fully differential, 8-channel, 12-bit A/D system. The categories
included herein are data conversion, interface, filters,
instrumentation, video/op amps and miscellaneous
circuits. Application Note 66, which covers power products
and circuits from Linear Technology вЂ™s first five years, is
also available from LTC. ARTICLE INDEX
Data Conversion . 3
Fully Differential, 8-Channel, 12-Bit A/D System Using the LTCВ®1390 and LTC1410 . 3
12-Bit DAC Applications . 5
LTC1329 Micropower, 8-Bit, Current Output DAC Used for Power Supply Adjustment,
Trimmer Pot Replacement . 7
12-Bit Cold Junction Compensated, Temperature Control System with Shutdown . 8 …

Модельный ряд

Серия: LTC1297 (3)

LTC1297BCN8#PBF LTC1297CCN8#PBF LTC1297DCN8#PBF

Классификация производителя

Data Conversion > Analog-to-Digital Converters (ADC) > Precision ADCs (Fs < 10Msps) > Single Channel ADCs
