Datasheet Linear Technology LTC5548 — Даташит
| Производитель | Linear Technology |
| Серия | LTC5548 |
СВЧ-смеситель от 2 до 14 ГГц с широкополосной ПЧ DC-6 ГГц
Datasheets
LTC5548 - 2GHz to 14GHz Microwave Mixer with Wideband DC-6GHz IF
PDF, 483 Кб, Версия: F
Выписка из документа
 Купить LTC5548 на РадиоЛоцман.Цены — от 418 до 3 142 ₽25 предложений от 12 поставщиков Радиочастотная деталь RF, Up/Down Conv Mixer 3.3V 14GHz 12Pin QFN EP T/R | |||
| LTC5548IUDB#TRMPBF Analog Devices | от 1 697 ₽ | ||
| LTC5548IUDB#TRMPBF Analog Devices | 2 472 ₽ | ||
| LTC5548IUDB Analog Devices | 2 871 ₽ | ||
| LTC5548IUDB#TRMPBF Linear Technology | по запросу | ||
Корпус / Упаковка / Маркировка
| LTC5548IUDB#PBF | LTC5548IUDB#TRMPBF | LTC5548IUDB#TRPBF | |
|---|---|---|---|
| N | 1 | 2 | 3 |

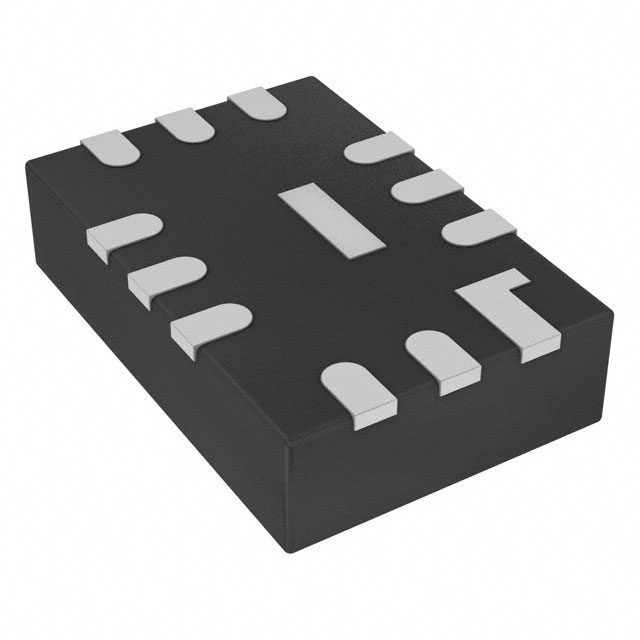

| Корпус | 3x2 QFN-12 | 3x2 QFN-12 | 3x2 QFN-12 |
| Код корпуса | UDB | UDB | UDB |
Параметры
| Parameters / Models | LTC5548IUDB#PBF | LTC5548IUDB#TRMPBF | LTC5548IUDB#TRPBF |
|---|---|---|---|
| Conversion Gain, дБ | -8.5 | -8.5 | -8.5 |
| Demo Boards | DC2461A | DC2461A | DC2461A |
| Экспортный контроль, yes/no | нет | нет | нет |
| Основные особенности | High Frequency, High Linearity | High Frequency, High Linearity | High Frequency, High Linearity |
| Function | Upconverting Mixer, Downconverting Mixer | Upconverting Mixer, Downconverting Mixer | Upconverting Mixer, Downconverting Mixer |
| IF Frequency Max, МГц | 6000 | 6000 | 6000 |
| IIP3, dBm | 21.5 | 21.5 | 21.5 |
| IP1dB, dBm | 15.2 | 15.2 | 15.2 |
| Isupply, мА | 120 | 120 | 120 |
| LO Frequency Max, МГц | 12000 | 12000 | 12000 |
| LO Frequency Min, МГц | 1000 | 1000 | 1000 |
| LO Leakage, dBm | -30 | -30 | -30 |
| LO/IF Isolation, дБ | 26 | 26 | 26 |
| LO/RF Isolation, дБ | 25 | 25 | 25 |
| Max Frequency, МГц | 14000 | 14000 | 14000 |
| Min Frequency, МГц | 2000 | 2000 | 2000 |
| Noise Figure, дБ | 9.6 | 9.6 | 9.6 |
| OIP3, dBm | 17.3 | 17.3 | 17.3 |
| Рабочий диапазон температур, °C | от -40 до 85 | от -40 до 85 | от -40 до 85 |
| RF Frequency Max, МГц | 14000 | 14000 | 14000 |
| RF Frequency Min, МГц | 2000 | 2000 | 2000 |
| Диапазон напряжения питания | 3.3V | 3.3V | 3.3V |
Экологический статус
| LTC5548IUDB#PBF | LTC5548IUDB#TRMPBF | LTC5548IUDB#TRPBF | |
|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим |
Модельный ряд
Серия: LTC5548 (3)
Классификация производителя
- RF & Wireless > Downconverting Mixers | Upconverting Mixers
