Datasheet Linear Technology LT3690 — Даташит
| Производитель | Linear Technology |
| Серия | LT3690 |
Синхронный понижающий импульсный стабилизатор 36 В, 4 А, 1,5 МГц с током покоя 70 мкА
Datasheets
Datasheet LT3690
PDF, 1.2 Мб, Язык: анг., Файл закачен: 19 сен 2017, Страниц: 30
36V, 4A, 1.5MHz Synchronous Step-Down Switching Regulator with 70μA Quiescent Current
36V, 4A, 1.5MHz Synchronous Step-Down Switching Regulator with 70μA Quiescent Current
Выписка из документа
Корпус / Упаковка / Маркировка
| LT3690EUFE#PBF | LT3690EUFE#TRPBF | LT3690HUFE#PBF | LT3690HUFE#TRPBF | LT3690IUFE#PBF | LT3690IUFE#TRPBF | LT3690MPUFE#PBF | LT3690MPUFE#TRPBF | |
|---|---|---|---|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |

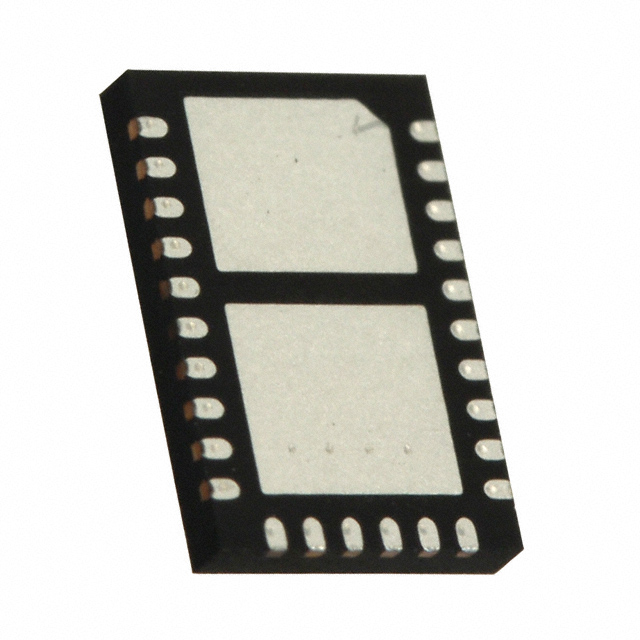

| Корпус | 4x6 QFN-26 Габаритный чертеж корпуса | 4x6 QFN-26 Габаритный чертеж корпуса | 4x6 QFN-26 Габаритный чертеж корпуса | 4x6 QFN-26 Габаритный чертеж корпуса | 4x6 QFN-26 Габаритный чертеж корпуса | 4x6 QFN-26 Габаритный чертеж корпуса | 4x6 QFN-26 Габаритный чертеж корпуса | 4x6 QFN-26 Габаритный чертеж корпуса |
| Код корпуса | UFEMA | UFEMA | UFEMA | UFEMA | UFEMA | UFEMA | UFEMA | UFEMA |
| Индекс корпуса | 05-08-1770 | 05-08-1770 | 05-08-1770 | 05-08-1770 | 05-08-1770 | 05-08-1770 | 05-08-1770 | 05-08-1770 |
| Количество выводов | 26 | 26 | 26 | 26 | 26 | 26 | 26 | 26 |
Параметры
| Parameters / Models | LT3690EUFE#PBF | LT3690EUFE#TRPBF | LT3690HUFE#PBF | LT3690HUFE#TRPBF | LT3690IUFE#PBF | LT3690IUFE#TRPBF | LT3690MPUFE#PBF | LT3690MPUFE#TRPBF |
|---|---|---|---|---|---|---|---|---|
| Архитектура | Constant Frequency Current Mode | Constant Frequency Current Mode | Constant Frequency Current Mode | Constant Frequency Current Mode | Constant Frequency Current Mode | Constant Frequency Current Mode | Constant Frequency Current Mode | Constant Frequency Current Mode |
| Demo Boards | DC1520A | DC1520A | DC1520A | DC1520A | DC1520A | DC1520A | DC1520A | DC1520A |
| Design Tools | LTspice File,LTpowerCAD Model | LTspice File,LTpowerCAD Model | LTspice File,LTpowerCAD Model | LTspice File,LTpowerCAD Model | LTspice File,LTpowerCAD Model | LTspice File,LTpowerCAD Model | LTspice File,LTpowerCAD Model | LTspice File,LTpowerCAD Model |
| Экспортный контроль | нет | нет | нет | нет | нет | нет | нет | нет |
| Основные особенности | Burst Mode, Resistor Set Frequency, External Synchronization, Tracking, Power Good | Burst Mode, Resistor Set Frequency, External Synchronization, Tracking, Power Good | Burst Mode, Resistor Set Frequency, External Synchronization, Tracking, Power Good | Burst Mode, Resistor Set Frequency, External Synchronization, Tracking, Power Good | Burst Mode, Resistor Set Frequency, External Synchronization, Tracking, Power Good | Burst Mode, Resistor Set Frequency, External Synchronization, Tracking, Power Good | Burst Mode, Resistor Set Frequency, External Synchronization, Tracking, Power Good | Burst Mode, Resistor Set Frequency, External Synchronization, Tracking, Power Good |
| Тактовая частота, kHz | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| Frequency Adjust Range | 170kHz to 1.5MHz | 170kHz to 1.5MHz | 170kHz to 1.5MHz | 170kHz to 1.5MHz | 170kHz to 1.5MHz | 170kHz to 1.5MHz | 170kHz to 1.5MHz | 170kHz to 1.5MHz |
| Frequency Sync Range | 170kHz to 1.5MHz | 170kHz to 1.5MHz | 170kHz to 1.5MHz | 170kHz to 1.5MHz | 170kHz to 1.5MHz | 170kHz to 1.5MHz | 170kHz to 1.5MHz | 170kHz to 1.5MHz |
| Integrated Inductor | нет | нет | нет | нет | нет | нет | нет | нет |
| Ishutdown, мкА | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| Isupply, мА | 0.07 | 0.07 | 0.07 | 0.07 | 0.07 | 0.07 | 0.07 | 0.07 |
| Max Phases | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Monolithic | да | да | да | да | да | да | да | да |
| Количество выходов | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Рабочий диапазон температур, °C | от 0 до 85 | от 0 до 85 | от -40 до 125 | от -40 до 125 | от -40 до 85 | от -40 до 85 | от -55 до 125 | от -55 до 125 |
| Выходной ток, A | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Over Voltage Protection, В | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Polyphase | нет | нет | нет | нет | нет | нет | нет | нет |
| Switch Current, A | 6.6 | 6.6 | 6.6 | 6.6 | 6.6 | 6.6 | 6.6 | 6.6 |
| Synchronous | да | да | да | да | да | да | да | да |
| Topology | Buck | Buck | Buck | Buck | Buck | Buck | Buck | Buck |
| Vin Max, В | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 |
| Vin Min, В | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 |
| Vout Max, В | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| Vout Maximum | 20V | 20V | 20V | 20V | 20V | 20V | 20V | 20V |
| Vout Min, В | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
Экологический статус
| LT3690EUFE#PBF | LT3690EUFE#TRPBF | LT3690HUFE#PBF | LT3690HUFE#TRPBF | LT3690IUFE#PBF | LT3690IUFE#TRPBF | LT3690MPUFE#PBF | LT3690MPUFE#TRPBF | |
|---|---|---|---|---|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим |
Модельный ряд
Серия: LT3690 (8)
Классификация производителя
- Power Management > Switching Regulator > Step-Down (Buck) Regulators > Micropower Buck Regulators | Internal Power Switch Buck
- Space & Harsh Environment > Extended Temperature Plastic (H & MP) > Extended Temperature (H & MP) Switching Regulators
