Datasheet Linear Technology LTC7851 — Даташит
| Производитель | Linear Technology |
| Серия | LTC7851 |
Контроллер постоянного / постоянного тока с четырьмя выходами, режим многофазного понижающего напряжения с точным разделением тока
Datasheets
LTC7851/LTC7851-1 - Quad Output, Multiphase Step-Down Voltage Mode DC/DC Controller with Accurate Current Sharing
PDF, 2.1 Мб, Файл закачен: 24 сен 2017
Выписка из документа
 Купить LTC7851 на РадиоЛоцман.Цены — от 168 до 1 191 ₽14 предложений от 11 поставщиков IC REG CTRLR BUCK 58QFN. Buck Regulator Positive Output Step-Down DC-DC Controller IC 58-QFN (5x9). PMIC - Voltage Regulators - DC... | |||
| LTC7851EUHH#TRPBF | 463 ₽ | ||
| LTC7851EUHH#PBF Analog Devices | 896 ₽ | ||
| LTC7851EUHH Analog Devices | по запросу | ||
| LTC7851EUHH#TRPBF Analog Devices | по запросу | ||
Корпус / Упаковка / Маркировка
| LTC7851EUHH#PBF | LTC7851EUHH#TRPBF | LTC7851EUHH-1#PBF | LTC7851EUHH-1#TRPBF | LTC7851IUHH#PBF | LTC7851IUHH#TRPBF | LTC7851IUHH-1#PBF | LTC7851IUHH-1#TRPBF | |
|---|---|---|---|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |

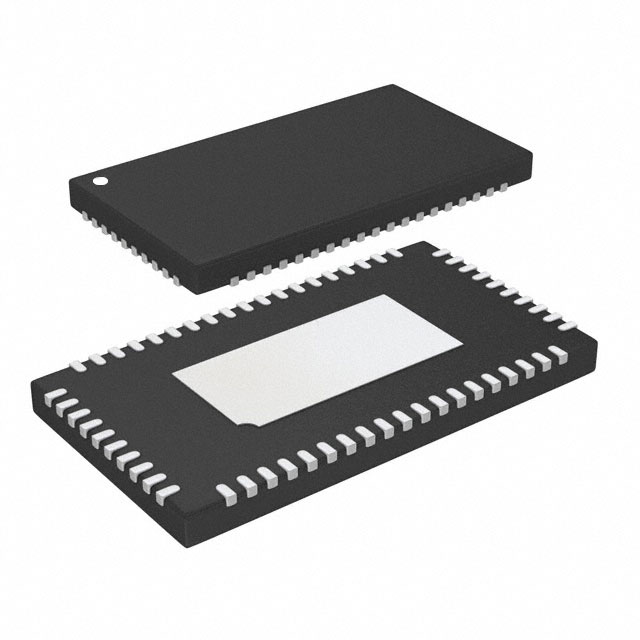

| Корпус | 5x9 QFN-58 Габаритный чертеж корпуса | 5x9 QFN-58 Габаритный чертеж корпуса | 5x9 QFN-58 Габаритный чертеж корпуса | 5x9 QFN-58 Габаритный чертеж корпуса | 5x9 QFN-58 Габаритный чертеж корпуса | 5x9 QFN-58 Габаритный чертеж корпуса | 5x9 QFN-58 Габаритный чертеж корпуса | 5x9 QFN-58 Габаритный чертеж корпуса |
| Код корпуса | UHH | UHH | UHH | UHH | UHH | UHH | UHH | UHH |
| Индекс корпуса | 05-08-1672 | 05-08-1672 | 05-08-1672 | 05-08-1672 | 05-08-1672 | 05-08-1672 | 05-08-1672 | 05-08-1672 |
| Количество выводов | 58 | 58 | 58 | 58 | 58 | 58 | 58 | 58 |
Параметры
| Parameters / Models | LTC7851EUHH#PBF | LTC7851EUHH#TRPBF | LTC7851EUHH-1#PBF | LTC7851EUHH-1#TRPBF | LTC7851IUHH#PBF | LTC7851IUHH#TRPBF | LTC7851IUHH-1#PBF | LTC7851IUHH-1#TRPBF |
|---|---|---|---|---|---|---|---|---|
| Архитектура | Constant Frequency Voltage Mode | Constant Frequency Voltage Mode | Constant Frequency Voltage Mode | Constant Frequency Voltage Mode | Constant Frequency Voltage Mode | Constant Frequency Voltage Mode | Constant Frequency Voltage Mode | Constant Frequency Voltage Mode |
| Demo Boards | DC2380A-A,DC2380A-B,DC2380A-C | DC2380A-A,DC2380A-B,DC2380A-C | DC2380A-A,DC2380A-B,DC2380A-C | DC2380A-A,DC2380A-B,DC2380A-C | DC2380A-A,DC2380A-B,DC2380A-C | DC2380A-A,DC2380A-B,DC2380A-C | DC2380A-A,DC2380A-B,DC2380A-C | DC2380A-A,DC2380A-B,DC2380A-C |
| Design Tools | LTspice Model,LTpowerCAD File | LTspice Model,LTpowerCAD File | LTspice Model,LTpowerCAD File | LTspice Model,LTpowerCAD File | LTspice Model,LTpowerCAD File | LTspice Model,LTpowerCAD File | LTspice Model,LTpowerCAD File | LTspice Model,LTpowerCAD File |
| Экспортный контроль | нет | нет | нет | нет | нет | нет | нет | нет |
| Основные особенности | PolyPhase, External Synchronization, Resistor Set Frequency, Differential Remote Sense, DCR Current Sense | PolyPhase, External Synchronization, Resistor Set Frequency, Differential Remote Sense, DCR Current Sense | PolyPhase, External Synchronization, Resistor Set Frequency, Differential Remote Sense, DCR Current Sense | PolyPhase, External Synchronization, Resistor Set Frequency, Differential Remote Sense, DCR Current Sense | PolyPhase, External Synchronization, Resistor Set Frequency, Differential Remote Sense, DCR Current Sense | PolyPhase, External Synchronization, Resistor Set Frequency, Differential Remote Sense, DCR Current Sense | PolyPhase, External Synchronization, Resistor Set Frequency, Differential Remote Sense, DCR Current Sense | PolyPhase, External Synchronization, Resistor Set Frequency, Differential Remote Sense, DCR Current Sense |
| Тактовая частота, kHz | 2250 | 2250 | 2250 | 2250 | 2250 | 2250 | 2250 | 2250 |
| Frequency Adjust Range | 250kHz - 2.25MHz | 250kHz - 2.25MHz | 250kHz - 2.25MHz | 250kHz - 2.25MHz | 250kHz - 2.25MHz | 250kHz - 2.25MHz | 250kHz - 2.25MHz | 250kHz - 2.25MHz |
| Frequency Sync Range | 250kHz - 2.25MHz | 250kHz - 2.25MHz | 250kHz - 2.25MHz | 250kHz - 2.25MHz | 250kHz - 2.25MHz | 250kHz - 2.25MHz | 250kHz - 2.25MHz | 250kHz - 2.25MHz |
| Integrated Inductor | нет | нет | нет | нет | нет | нет | нет | нет |
| Ishutdown, мкА | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Isupply, мА | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Max Phases | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Monolithic | нет | нет | нет | нет | нет | нет | нет | нет |
| Количество выходов | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Рабочий диапазон температур, °C | от 0 до 85 | от 0 до 85 | от 0 до 85 | от 0 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 |
| Выходной ток, A | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Output Current 2, A | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Output Current 3, A | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Polyphase | да | да | да | да | да | да | да | да |
| Sense Resistor | Rsense, DCR | Rsense, DCR | Rsense, DCR | Rsense, DCR | Rsense, DCR | Rsense, DCR | Rsense, DCR | Rsense, DCR |
| Switch Current, A | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Switch Current 2, A | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Switch Current 3, A | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Synchronous | да | да | да | да | да | да | да | да |
| Topology | Buck | Buck | Buck | Buck | Buck | Buck | Buck | Buck |
| Topology 1 | Buck | Buck | Buck | Buck | Buck | Buck | Buck | Buck |
| Topology 2 | Buck | Buck | Buck | Buck | Buck | Buck | Buck | Buck |
| Topology 3 | Buck | Buck | Buck | Buck | Buck | Buck | Buck | Buck |
| Vin Max, В | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 |
| Vin Min, В | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Vout Max, В | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Vout Max 2, В | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Vout Max 3, В | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Vout Maximum | 5V | 5V | 5V | 5V | 5V | 5V | 5V | 5V |
| Vout Min, В | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| Vout Min 2, В | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| Vout Min 3, В | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| Vref Accuracy Over Temp, % | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 |
Экологический статус
| LTC7851EUHH#PBF | LTC7851EUHH#TRPBF | LTC7851EUHH-1#PBF | LTC7851EUHH-1#TRPBF | LTC7851IUHH#PBF | LTC7851IUHH#TRPBF | LTC7851IUHH-1#PBF | LTC7851IUHH-1#TRPBF | |
|---|---|---|---|---|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим |
Модельный ряд
Серия: LTC7851 (8)
Классификация производителя
- Power Management > Switching Regulator > Step-Down (Buck) Regulators > Multiple Output Buck | External Power Switch Buck Controllers
