Datasheet Linear Technology LTM4644 — Даташит
| Производитель | Linear Technology |
| Серия | LTM4644 |
Четырехканальный регулятор DC/DC µModule (силовой модуль) с настраиваемой выходной матрицей 4 А
Datasheets
LTM4644/LTM4644-1: Quad DC/DC μModule (Power Module) Regulator with Configurable 4A Output Array Data Sheet
PDF, 995 Кб, Файл закачен: 27 мар 2018
Выписка из документа
Цены
 Купить LTM4644 на РадиоЛоцман.Цены — от 1.00 до 8 504 ₽28 предложений от 19 поставщиков Интегрированные Локализованные к Нагрузке Регулиру | |||
| LTM4644EY#PBF Linear Technology | 540 ₽ | ||
| LTM4644IY#PBF Analog Devices | от 8 504 ₽ | ||
| LTM4644IY#PBF | Step-Down DC-DC Converter Analog Devices | по запросу | ||
| LTM4644IY#PBF | по запросу | ||
Корпус / Упаковка / Маркировка
| LTM4644EY#PBF | LTM4644IY | LTM4644IY#PBF | LTM4644MPY | LTM4644MPY#PBF | |
|---|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 | 5 |

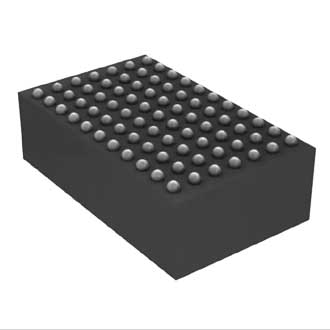

| Корпус | 15mm × 9mm × 5.01mm BGA Габаритный чертеж корпуса | 15mm × 9mm × 5.01mm BGA Габаритный чертеж корпуса | 15mm × 9mm × 5.01mm BGA Габаритный чертеж корпуса | 15mm × 9mm × 5.01mm BGA Габаритный чертеж корпуса | 15mm × 9mm × 5.01mm BGA Габаритный чертеж корпуса |
| Код корпуса | BGA | BGA | BGA | BGA | BGA |
| Индекс корпуса | 05-08-1900 | 05-08-1900 | 05-08-1900 | 05-08-1900 | 05-08-1900 |
| Количество выводов | 77 | 77 | 77 | 77 | 77 |
Параметры
| Parameters / Models | LTM4644EY#PBF | LTM4644IY | LTM4644IY#PBF | LTM4644MPY | LTM4644MPY#PBF |
|---|---|---|---|---|---|
| Архитектура | Controlled On-Time Valley Current Mode | Controlled On-Time Valley Current Mode | Controlled On-Time Valley Current Mode | Controlled On-Time Valley Current Mode | Controlled On-Time Valley Current Mode |
| Demo Boards | DC1900A,DC2428A | DC1900A,DC2428A | DC1900A,DC2428A | DC1900A,DC2428A | DC1900A,DC2428A |
| Design Tools | LTspice File,LTpowerCAD File | LTspice File,LTpowerCAD File | LTspice File,LTpowerCAD File | LTspice File,LTpowerCAD File | LTspice File,LTpowerCAD File |
| Экспортный контроль | нет | нет | нет | нет | нет |
| Основные особенности | Tracking, Temperature Monitor, External Synchronization, Power Good | Tracking, Temperature Monitor, External Synchronization, Power Good | Tracking, Temperature Monitor, External Synchronization, Power Good | Tracking, Temperature Monitor, External Synchronization, Power Good | Tracking, Temperature Monitor, External Synchronization, Power Good |
| Тактовая частота, kHz | 1000 | 1000 | 1000 | 1000 | 1000 |
| Frequency Sync Range | 700kHz - 1MHz | 700kHz - 1MHz | 700kHz - 1MHz | 700kHz - 1MHz | 700kHz - 1MHz |
| Integrated Inductor | да | да | да | да | да |
| Ishutdown, мкА | 11 | 11 | 11 | 11 | 11 |
| Isupply, мА | 2 | 2 | 2 | 2 | 2 |
| Monolithic | да | да | да | да | да |
| Количество выходов | 4 | 4 | 4 | 4 | 4 |
| Рабочий диапазон температур, °C | от 0 до 85 | от -40 до 85 | от -40 до 85 | от -55 до 125 | от -55 до 125 |
| Выходной ток, A | 4 | 4 | 4 | 4 | 4 |
| Output Current 2, A | 4 | 4 | 4 | 4 | 4 |
| Output Current 3, A | 4 | 4 | 4 | 4 | 4 |
| Polyphase | нет | нет | нет | нет | нет |
| Switch Current, A | 7 | 7 | 7 | 7 | 7 |
| Switch Current 2, A | 7 | 7 | 7 | 7 | 7 |
| Switch Current 3, A | 7 | 7 | 7 | 7 | 7 |
| Synchronous | да | да | да | да | да |
| Topology | Buck | Buck | Buck | Buck | Buck |
| Topology 1 | Buck | Buck | Buck | Buck | Buck |
| Topology 2 | Buck | Buck | Buck | Buck | Buck |
| Topology 3 | Buck | Buck | Buck | Buck | Buck |
| Vin Max, В | 14 | 14 | 14 | 14 | 14 |
| Vin Min, В | 4 | 4 | 4 | 4 | 4 |
| Vout Max, В | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 |
| Vout Max 2, В | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 |
| Vout Max 3, В | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 |
| Vout Maximum | 5.5V | 5.5V | 5.5V | 5.5V | 5.5V |
| Vout Min, В | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| Vout Min 2, В | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| Vout Min 3, В | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
Экологический статус
| LTM4644EY#PBF | LTM4644IY | LTM4644IY#PBF | LTM4644MPY | LTM4644MPY#PBF | |
|---|---|---|---|---|---|
| RoHS | Совместим | Не совместим | Совместим | Не совместим | Совместим |
Другие варианты исполнения
Модельный ряд
Серия: LTM4644 (5)
Классификация производителя
- Power Management > Switching Regulator > Step-Down (Buck) Regulators > Multiple Output Buck
- µModule Solutions > µModule Regulators > µModule Buck Regulators | Extended Temperature (H & MP) µModule Regulators
