Datasheet Analog Devices AD7703 — Даташит
| Производитель | Analog Devices |
| Серия | AD7703 |
20-разрядный сигма-дельта АЦП
Datasheets
Datasheet AD7703
PDF, 458 Кб, Язык: анг., Версия: F, Файл закачен: 9 окт 2017, Страниц: 17
20-Bit A/D Converter
20-Bit A/D Converter
Выписка из документа
Статус
| AD7703ANZ | AD7703AR | AD7703ARZ | AD7703BNZ | AD7703BRZ | AD7703BRZ-REEL | AD7703CNZ | AD7703CR | AD7703CRZ | |
|---|---|---|---|---|---|---|---|---|---|
| Статус продукта | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | Скоро будет снят с производства | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | Скоро будет снят с производства | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) |
Корпус / Упаковка / Маркировка
| AD7703ANZ | AD7703AR | AD7703ARZ | AD7703BNZ | AD7703BRZ | AD7703BRZ-REEL | AD7703CNZ | AD7703CR | AD7703CRZ | |
|---|---|---|---|---|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |

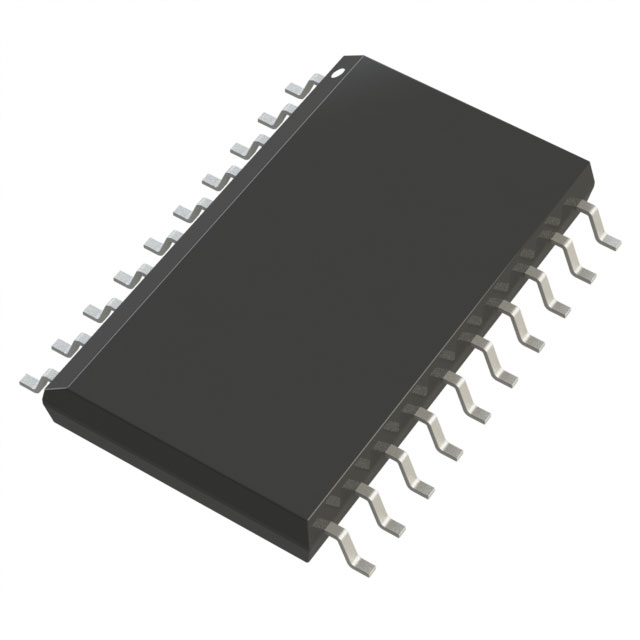

| Корпус | 20 ld PDIP | 20 ld SOIC - Wide | 20 ld SOIC - Wide | 20 ld PDIP | 20 ld SOIC - Wide | 20 ld SOIC - Wide | 20 ld PDIP | 20 ld SOIC - Wide | 20 ld SOIC - Wide |
| Количество выводов | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| Код корпуса | N-20 | RW-20 | RW-20 | N-20 | RW-20 | RW-20 | N-20 | RW-20 | RW-20 |
Параметры
| Parameters / Models | AD7703ANZ | AD7703AR | AD7703ARZ | AD7703BNZ | AD7703BRZ | AD7703BRZ-REEL | AD7703CNZ | AD7703CR | AD7703CRZ |
|---|---|---|---|---|---|---|---|---|---|
| Bits, bits | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| Количество каналов | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Data Output Interface | Serial SPI | Serial SPI | Serial SPI | Serial SPI | Serial SPI | Serial SPI | Serial SPI | ||
| Device Architecture | Sigma-Delta | Sigma-Delta | Sigma-Delta | Sigma-Delta | Sigma-Delta | Sigma-Delta | Sigma-Delta | Sigma-Delta | Sigma-Delta |
| Тип входа | Single-Ended | Single-Ended | Single-Ended | Single-Ended | Single-Ended | Single-Ended | Single-Ended | Single-Ended | Single-Ended |
| Рабочий диапазон температур, °C | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 |
| Output Data Format | Serial | Serial | |||||||
| Power(typ), W | 37m | 37m | 37m | 37m | 37m | 37m | 37m | 37m | 37m |
| Sample Rate(max), SPS | 4k | 4k | 4k | 4k | 4k | 4k | 4k | 4k | 4k |
| Vin Range(typ), V p-p | 5 | 5 | |||||||
| Vref Source | External | External |
Экологический статус
| AD7703ANZ | AD7703AR | AD7703ARZ | AD7703BNZ | AD7703BRZ | AD7703BRZ-REEL | AD7703CNZ | AD7703CR | AD7703CRZ | |
|---|---|---|---|---|---|---|---|---|---|
| RoHS | Совместим | Не совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Не совместим | Совместим |
Модельный ряд
Серия: AD7703 (9)
Классификация производителя
- A/D Converters (ADC) > Single Channel A/D Converters
