Datasheet Linear Technology LTC4233 — Даташит
| Производитель | Linear Technology |
| Серия | LTC4233 |
Контроллер горячей замены SOA с гарантированным током 10 А
Datasheets
LTC4233 - 10A Guaranteed SOA Hot Swap Controller
PDF, 782 Кб, Файл закачен: 25 окт 2017
Выписка из документа
Корпус / Упаковка / Маркировка
| LTC4233CWHH#PBF | LTC4233CWHH#TRPBF | LTC4233HWHH#PBF | LTC4233HWHH#TRPBF | LTC4233IWHH#PBF | LTC4233IWHH#TRPBF | |
|---|---|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 | 5 | 6 |

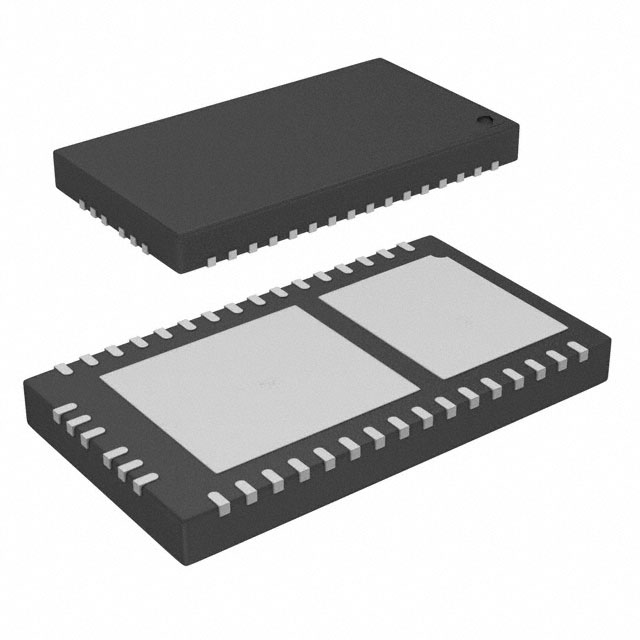

| Корпус | 5x9 QFN-38 Габаритный чертеж корпуса | 5x9 QFN-38 Габаритный чертеж корпуса | 5x9 QFN-38 Габаритный чертеж корпуса | 5x9 QFN-38 Габаритный чертеж корпуса | 5x9 QFN-38 Габаритный чертеж корпуса | 5x9 QFN-38 Габаритный чертеж корпуса |
| Код корпуса | WHH | WHH | WHH | WHH | WHH | WHH |
| Индекс корпуса | 05-08-1934 | 05-08-1934 | 05-08-1934 | 05-08-1934 | 05-08-1934 | 05-08-1934 |
| Количество выводов | 38 | 38 | 38 | 38 | 38 | 38 |
Параметры
| Parameters / Models | LTC4233CWHH#PBF | LTC4233CWHH#TRPBF | LTC4233HWHH#PBF | LTC4233HWHH#TRPBF | LTC4233IWHH#PBF | LTC4233IWHH#TRPBF |
|---|---|---|---|---|---|---|
| Active Limiting | да | да | да | да | да | да |
| Circuit Breaker Accuracy, % | 11 | 11 | 11 | 11 | 11 | 11 |
| Circuit Breaker Threshold | 11.2A | 11.2A | 11.2A | 11.2A | 11.2A | 11.2A |
| Circuit Breakers | 1 | 1 | 1 | 1 | 1 | 1 |
| Demo Boards | DC2116A-B | DC2116A-B | DC2116A-B | DC2116A-B | DC2116A-B | DC2116A-B |
| Design Tools | LTspice Model | LTspice Model | LTspice Model | LTspice Model | LTspice Model | LTspice Model |
| Экспортный контроль | нет | нет | нет | нет | нет | нет |
| Fault Output | да | да | да | да | да | да |
| Основные особенности | Guaranteed SOA, Integrated FET, Integrated Rsense, Current Monitor Output | Guaranteed SOA, Integrated FET, Integrated Rsense, Current Monitor Output | Guaranteed SOA, Integrated FET, Integrated Rsense, Current Monitor Output | Guaranteed SOA, Integrated FET, Integrated Rsense, Current Monitor Output | Guaranteed SOA, Integrated FET, Integrated Rsense, Current Monitor Output | Guaranteed SOA, Integrated FET, Integrated Rsense, Current Monitor Output |
| Foldback | да | да | да | да | да | да |
| In-Rush Current | Ramp | Ramp | Ramp | Ramp | Ramp | Ramp |
| Isupply, мА | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| Рабочий диапазон температур, °C | от 0 до 70 | от 0 до 70 | от -40 до 125 | от -40 до 125 | от -40 до 85 | от -40 до 85 |
| Power Good Output | да | да | да | да | да | да |
| Reset Output | нет | нет | нет | нет | нет | нет |
| Sequencing | нет | нет | нет | нет | нет | нет |
| Tracking | нет | нет | нет | нет | нет | нет |
| Vin Range | 2.9V to 15V | 2.9V to 15V | 2.9V to 15V | 2.9V to 15V | 2.9V to 15V | 2.9V to 15V |
Экологический статус
| LTC4233CWHH#PBF | LTC4233CWHH#TRPBF | LTC4233HWHH#PBF | LTC4233HWHH#TRPBF | LTC4233IWHH#PBF | LTC4233IWHH#TRPBF | |
|---|---|---|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим |
Модельный ряд
Серия: LTC4233 (6)
Классификация производителя
- Monitor, Control and Protection > Hot Swap Controllers > Low Voltage Hot Swap Controllers
- Space & Harsh Environment > Extended Temperature Plastic (H & MP) > Extended Temperature (H & MP) Power Management
