Datasheet Intersil ISL28236 — Даташит
| Производитель | Intersil |
| Серия | ISL28236 |
Операционный усилитель ввода-вывода двойной точности Rail-to-Rail (RRIO), 5 МГц
Datasheets
Цены
 Купить ISL28236 на РадиоЛоцман.Цены — от 61 до 616 ₽20 предложений от 18 поставщиков 5MHz, Dual Precision Rail-to-Rail Input-Output (RRIO) Op Amp | IC OPAMP GP 2 CIRCUIT 8MSOP | |||
| ISL28236FUZ Intersil | 117 ₽ | ||
| ISL28236 Intersil | по запросу | ||
| ISL28236FUZ Renesas | по запросу | ||
| ISL28236FBZ-T7 Intersil | по запросу | ||
Корпус / Упаковка / Маркировка
| ISL28236FBZ | ISL28236FBZ-T7 | ISL28236FBZ-T7A | ISL28236FUZ | ISL28236FUZ-T7 | ISL28236FUZ-T7A | |
|---|---|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 | 5 | 6 |
| | |  | | | |

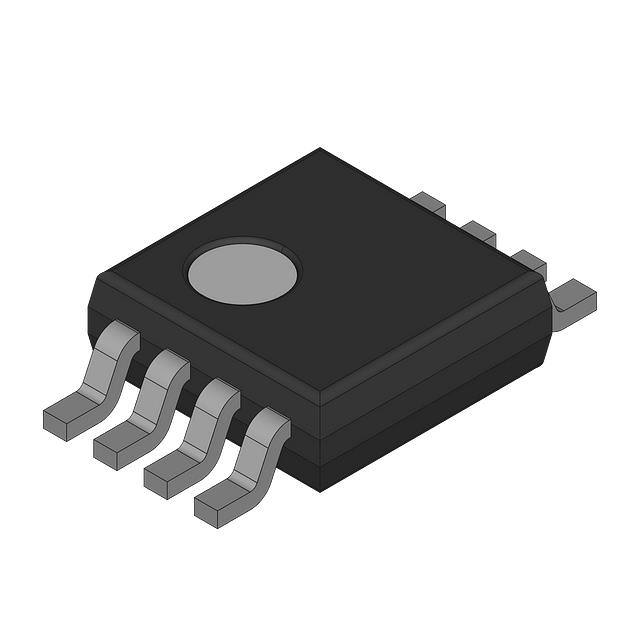

| Корпус | 8 Ld SOIC Габаритный чертеж корпуса | 8 Ld SOIC T+R Габаритный чертеж корпуса | 8 Ld SOIC T+R Габаритный чертеж корпуса | 8 Ld MSOP Габаритный чертеж корпуса | 8 Ld MSOP T+R Габаритный чертеж корпуса | 8 Ld MSOP T+R Габаритный чертеж корпуса |
| Индекс корпуса | M8.15E | M8.15E | M8.15E | M8.118A | M8.118A | M8.118A |
| Пиковая температура пайки | 260°C | 260°C | 260°C | 260°C | 260°C | 260°C |
| Количество выводов | 8 | 8 | 8 | 0 | 0 | 0 |
| Семейство | SOICN | SOICN | SOICN | MSOP | MSOP | MSOP |
Параметры
| Parameters / Models | ISL28236FBZ | ISL28236FBZ-T7 | ISL28236FBZ-T7A | ISL28236FUZ | ISL28236FUZ-T7 | ISL28236FUZ-T7A |
|---|---|---|---|---|---|---|
| AVOL | 124 dB | 124 dB | 124 dB | 124 dB | 124 dB | 124 dB |
| Полоса частот | 5 MHz | 5 MHz | 5 MHz | 5 MHz | 5 MHz | 5 MHz |
| Количество каналов | 2 | 2 | 2 | 2 | 2 | 2 |
| Коэффициент подавления синфазного сигнала | 115 dB | 115 dB | 115 dB | 115 dB | 115 dB | 115 dB |
| Description | 5MHz, Dual Precision Rail-to-Rail Input-Output (RRIO) Op Amp | 5MHz, Dual Precision Rail-to-Rail Input-Output (RRIO) Op Amp | 5MHz, Dual Precision Rail-to-Rail Input-Output (RRIO) Op Amp | 5MHz, Dual Precision Rail-to-Rail Input-Output (RRIO) Op Amp | 5MHz, Dual Precision Rail-to-Rail Input-Output (RRIO) Op Amp | 5MHz, Dual Precision Rail-to-Rail Input-Output (RRIO) Op Amp |
| Enable | No | No | No | No | No | No |
| Gain AV (min) | 1 | 1 | 1 | 1 | 1 | 1 |
| IBIAS | 6 nA | 6 nA | 6 nA | 6 nA | 6 nA | 6 nA |
| IBIAS (max) | 40 nA | 40 nA | 40 nA | 40 nA | 40 nA | 40 nA |
| IOUT | 70 mA | 70 mA | 70 mA | 70 mA | 70 mA | 70 mA |
| IS (per amp) | 1 mA | 1 mA | 1 mA | 1 mA | 1 mA | 1 mA |
| Noise VN | 15 nV/√Hz | 15 nV/√Hz | 15 nV/√Hz | 15 nV/√Hz | 15 nV/√Hz | 15 nV/√Hz |
| Количество каналов | 2 | 2 | 2 | 2 | 2 | 2 |
| Рабочий диапазон температур | от -40 до 125 | от -40 до 125 | от -40 до 125 | от -40 до 125 | от -40 до 125 | от -40 до 125 |
| PSRR | 100 dB | 100 dB | 100 dB | 100 dB | 100 dB | 100 dB |
| Qualification Level | Standard | Standard | Standard | Standard | Standard | Standard |
| Rail-to-Rail Input | Yes | Yes | Yes | Yes | Yes | Yes |
| Rail-to-Rail Output | Yes | Yes | Yes | Yes | Yes | Yes |
| Скорость нарастания | 1.8 V/μs | 1.8 V/μs | 1.8 V/μs | 1.8 V/μs | 1.8 V/μs | 1.8 V/μs |
| Thermal Shutdown | No | No | No | No | No | No |
| VOS (max) | 0.24 mV | 0.24 mV | 0.24 mV | 0.24 mV | 0.24 mV | 0.24 mV |
| VOUT | 4.99 V | 4.99 V | 4.99 V | 4.99 V | 4.99 V | 4.99 V |
| VS (max) | 5.75 V | 5.75 V | 5.75 V | 5.75 V | 5.75 V | 5.75 V |
| VS (min) | 2.4 V | 2.4 V | 2.4 V | 2.4 V | 2.4 V | 2.4 V |
Экологический статус
| ISL28236FBZ | ISL28236FBZ-T7 | ISL28236FBZ-T7A | ISL28236FUZ | ISL28236FUZ-T7 | ISL28236FUZ-T7A | |
|---|---|---|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим |
Модельный ряд
Серия: ISL28236 (6)
Классификация производителя
- Amplifiers & Buffers > All Amplifiers > Amplifiers
