Datasheet Intersil CD4070BMS

Datasheet Intersil CD4070BMS

ПроизводительIntersil
СерияCD4070BMS

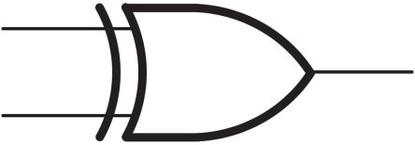

CMOS Quad Exclusive OR and Exclusive NOR Gate

Datasheets

  • Скачать » Datasheet PDF, 271 Кб, Версия: 2017-12-22
    CD4070BMS, CD4077BMS Datasheet
    Выписка из документа ↓
    DATASHEET
    CD4070BMS, CD4077BMS FN3322
    Rev 0.00
    December 1992 CMOS Quad Exclusive OR and Exclusive NOR Gates Features Pinouts CD4070BMS
    TOP VIEW High Voltage Types (20V Rating)
    A 1 14 VDD B 2 13 H J = Aпѓ…B 3 12 G K = Cпѓ…D 4 11 M = Gпѓ…H CD4070BMS -Quad Exclusive OR Gate CD4077BMS -Quad Exclusive NOR Gate Medium Speed Operation
    -tPHL, tPLH = 65ns (Typ.) at VDD = 10V, CL = 50pF 5V, 10V and 15V Parametric Ratings Standardized, Symmetrical Output Characteristics C 5 10 L = Eпѓ…F D 6 9 F VSS 7 8 E 100% Tested for Quiescent Current at 20V CD4077BMS
    TOP VIEW Maximum Input Current of 1пЃ­A at 18V Over Full Package Temperature Range; 100nA at 18V and +25oC Noise Margin (Over Full Package/Temperature Range)
    -1V at VDD = 5V
    -2V at VDD = 10V
    -2.5V at VDD = 15V A 1 14 VDD B 2 13 H J = Aпѓ…B 3 12 G Meets All Requirements of JEDEC Tentative Standard
    No. 13B, “Standard Specifications for Description of
    �B’ Series CMOS Devices” Applications 11 M = GH K = CÝD 4
    C 5 10 L = Eпѓ…F D 6 9 F VSS 7 8 E Functional Diagram Logical Comparators
    A Parity Generators and Checkers
    J = Aпѓ…B Adders/Subtractors K = Cпѓ…D
    M = Gпѓ…H Description L = Eпѓ…F CD4070BMS contains four independent Exclusive OR
    gates. The CD4077BMS contains four independent Exclusive NOR gates. VSS = 7
    VDD = 14 B
    C
    D
    E
    F ...

Цены

Логические элементы Quad Exclusive
ПоставщикПроизводительЦена
Океан ЭлектроникиTexas Instrumentsпо запросу
Подробнее об условиях поставки »

Корпус / Упаковка / Маркировка

CD4070BDMSRCD4070BKMSR
Intersil D14.3
Корпус14 Ld SBDIP
Габаритный чертеж корпуса
14 Ld CFP
Габаритный чертеж корпуса
Индекс корпусаD14.3K14.A
Количество выводов1414
СемействоSBDIPCFP

Параметры

CD4070BDMSRCD4070BKMSR
CD4070BDMSR
ClassVV
DLA SMD5962-966115962-96611
DescriptionCMOS Quad Exclusive OR and Exclusive NOR GateCMOS Quad Exclusive OR and Exclusive NOR Gate
High Dose Rate (HDR) krad(Si)100100
Low Dose Rate (ELDRS) krad(Si)ELDRS freeELDRS free
Рабочий диапазон температурот -55 до 125от -55 до 125
Qualification LevelQML Class V (space)QML Class V (space)
SEL (MeV/mg/cm2)7575

Экологический статус

CD4070BDMSRCD4070BKMSR
RoHSСовместимСовместим

Другие варианты исполнения

CD4077BMS

Модельный ряд

Серия: CD4070BMS (2)

Классификация производителя

  • Space & Harsh Environment > Rad Hard Digital > RH OR/NOR Gates

На английском языке: Datasheet Intersil CD4070BMS
