Datasheet Linear Technology LTM4646 — Даташит
| Производитель | Linear Technology |
| Серия | LTM4646 |
Двойной 10А или одинарный 20А микромодульный регулятор
Datasheets
LTM4646: Dual 10A or Single 20A µModule Regulator Data Sheet
PDF, 541 Кб, Файл закачен: 4 мар 2018
Выписка из документа
 Купить LTM4646 на РадиоЛоцман.Цены — от 804 до 6 599 ₽25 предложений от 12 поставщиков DC DC CNVRTR 0.6-5.5V 0.6-5.5V. Non-Isolated PoL Module DC DC Converter 2 Output 0.6 ~ 5.5V 0.6 ~ 5.5V 10A, 10A... | |||
| LTM4646EY#PBF Analog Devices | 1 946 ₽ | ||
| LTM4646EY#PBF Analog Devices | 2 159 ₽ | ||
| LTM4646IY Analog Devices | 4 820 ₽ | ||
| LTM4646IY#PBF Analog Devices | по запросу | ||
Корпус / Упаковка / Маркировка
| LTM4646EY#PBF | LTM4646IY | LTM4646IY#PBF | |
|---|---|---|---|
| N | 1 | 2 | 3 |

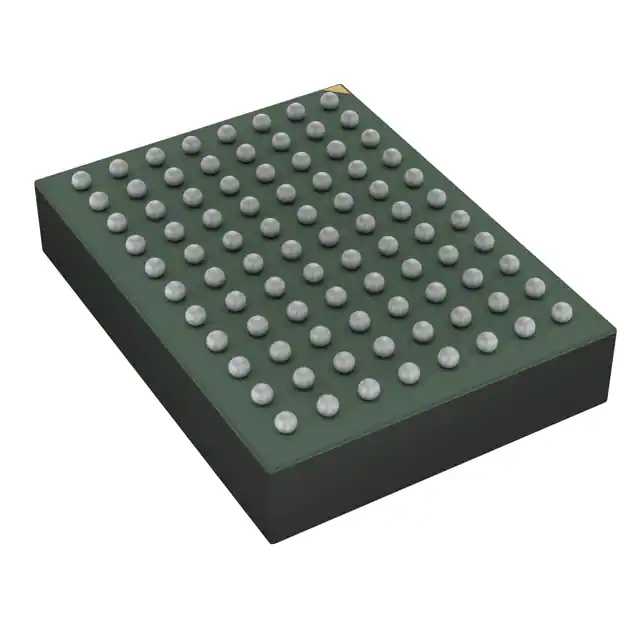

| Корпус | 15mm × 11.25mm × 5.01mm BGA Габаритный чертеж корпуса | 15mm × 11.25mm × 5.01mm BGA Габаритный чертеж корпуса | 15mm × 11.25mm × 5.01mm BGA Габаритный чертеж корпуса |
| Код корпуса | BGA | BGA | BGA |
| Индекс корпуса | 05-08-1541 | 05-08-1541 | 05-08-1541 |
| Количество выводов | 88 | 88 | 88 |
Параметры
| Parameters / Models | LTM4646EY#PBF | LTM4646IY | LTM4646IY#PBF |
|---|---|---|---|
| Архитектура | Constant Frequency Current Mode | Constant Frequency Current Mode | Constant Frequency Current Mode |
| Demo Boards | DC2527A | DC2527A | DC2527A |
| Design Tools | LTspice Model | LTspice Model | LTspice Model |
| Экспортный контроль | нет | нет | нет |
| Основные особенности | PolyPhase, Differential Remote Sense, Resistor Set Frequency, External Synchronization | PolyPhase, Differential Remote Sense, Resistor Set Frequency, External Synchronization | PolyPhase, Differential Remote Sense, Resistor Set Frequency, External Synchronization |
| Тактовая частота, kHz | 1300 | 1300 | 1300 |
| Frequency Adjust Range | 250kHz - 1.3MHz | 250kHz - 1.3MHz | 250kHz - 1.3MHz |
| Frequency Sync Range | 250kHz - 1.3MHz | 250kHz - 1.3MHz | 250kHz - 1.3MHz |
| Integrated Inductor | да | да | да |
| Ishutdown, мкА | 40 | 40 | 40 |
| Isupply, мА | 17 | 17 | 17 |
| Max Phases | 6 | 6 | 6 |
| Monolithic | да | да | да |
| Количество выходов | 2 | 2 | 2 |
| Рабочий диапазон температур, °C | от 0 до 85 | от -40 до 85 | от -40 до 85 |
| Выходной ток, A | 10 | 10 | 10 |
| Output Current 2, A | 10 | 10 | 10 |
| Polyphase | да | да | да |
| Synchronous | да | да | да |
| Topology | Buck | Buck | Buck |
| Topology 1 | Buck | Buck | Buck |
| Topology 2 | Buck | Buck | Buck |
| Vin Max, В | 20 | 20 | 20 |
| Vin Min, В | 4.5 | 4.5 | 4.5 |
| Vout Max, В | 5.5 | 5.5 | 5.5 |
| Vout Max 2, В | 5.5 | 5.5 | 5.5 |
| Vout Maximum | 5.5V | 5.5V | 5.5V |
| Vout Min, В | 0.6 | 0.6 | 0.6 |
| Vout Min 2, В | 0.6 | 0.6 | 0.6 |
| Vref Accuracy Over Temp, % | 1.33 | 1.33 | 1.33 |
Экологический статус
| LTM4646EY#PBF | LTM4646IY | LTM4646IY#PBF | |
|---|---|---|---|
| RoHS | Совместим | Не совместим | Совместим |
Модельный ряд
Серия: LTM4646 (3)
Классификация производителя
- µModule Solutions > µModule Regulators > µModule Buck Regulators
- Power Management > Switching Regulator > Step-Down (Buck) Regulators > Multiple Output Buck
