Datasheet Intersil ISL9106 — Даташит
| Производитель | Intersil |
| Серия | ISL9106 |
1.2A 1.6MHz Низкий ток покоя Высокоэффективный синхронный понижающий регулятор
Datasheets
ISL9106 Datasheet
PDF, 709 Кб, Версия: 2017-10-26, Файл закачен: 9 май 2018
Выписка из документа
 Купить ISL9106 на РадиоЛоцман.Цены — от 32 до 221 ₽35 предложений от 17 поставщиков Интегральные микросхемы Силовые чипы — регуляторы напряжения — постоянного тока коммутирующие | |||
| ISL9106IRZ-T Renesas | 40 ₽ | ||
| ISL9106IRZ-T Renesas | 40 ₽ | ||
| ISL9106IRZ Renesas | от 221 ₽ | ||
| ISL9106IRZ-T | по запросу | ||
Корпус / Упаковка / Маркировка
| ISL9106IRZ | ISL9106IRZ-T | |
|---|---|---|
| N | 1 | 2 |
| | |

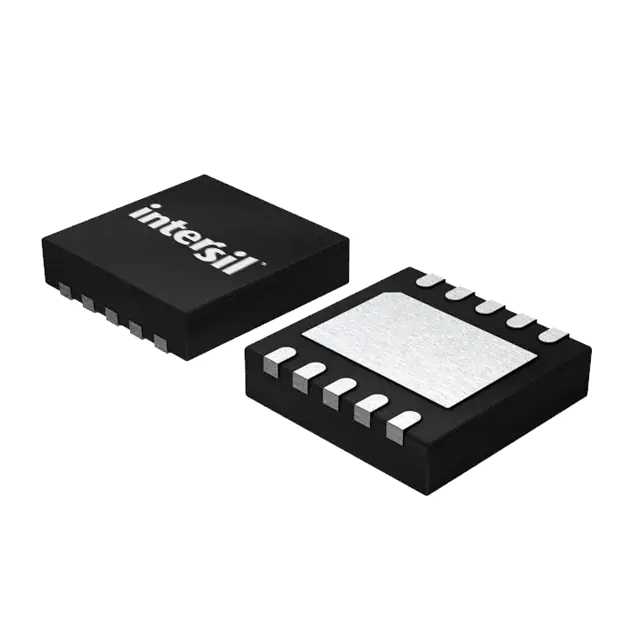

| Корпус | 10 Ld DFN Габаритный чертеж корпуса | 10 Ld DFN T+R Габаритный чертеж корпуса |
| Индекс корпуса | L10.3X3C | L10.3X3C |
| Пиковая температура пайки | 260°C | 260°C |
| Количество выводов | 10 | 10 |
| Семейство | DFN | DFN |
Параметры
| Parameters / Models | ISL9106IRZ | ISL9106IRZ-T |
|---|---|---|
| # of Outputs | 1 | 1 |
| BOM Total Footprint | 109.7 mm2 | 109.7 mm2 |
| Control Type | Current Mode | Current Mode |
| Description | 1.2A 1.6MHz Low Quiescent Current High Efficiency Synchronous Buck Regulator | 1.2A 1.6MHz Low Quiescent Current High Efficiency Synchronous Buck Regulator |
| IOUT (max) (A) | 1.2 | 1.2 |
| IQ | 17 µA | 17 µA |
| Max Duty Cycle (%) | 100 | 100 |
| Рабочий диапазон температур | от -40 до 85 | от -40 до 85 |
| POR | Yes | Yes |
| Peak Efficiency (%) | 95 | 95 |
| Qualification Level | Standard | Standard |
| SYNCH Capability | No | No |
| Switching Freq. (max) | 1.6 MHz | 1.6 MHz |
| Switching Freq. (min) | 1.6 MHz | 1.6 MHz |
| Topology | Buck | Buck |
| VIN (max) (V) | 5.5 | 5.5 |
| VIN (min) (V) | 2.7 | 2.7 |
| VOUT (max) (V) | 5.5 | 5.5 |
| VOUT (min) (V) | 0.8 | 0.8 |
Экологический статус
| ISL9106IRZ | ISL9106IRZ-T | |
|---|---|---|
| RoHS | Совместим | Совместим |
Модельный ряд
Серия: ISL9106 (2)
Классификация производителя
- Power Management > Switching Regulators > Integrated FET Regulators
