Datasheet Intersil ISL91107 — Даташит
| Производитель | Intersil |
| Серия | ISL91107 |
Высокоэффективные повышающе-понижающие регуляторы
Datasheets
ISL91107 Datasheet
PDF, 937 Кб, Версия: 2018-05-03, Файл закачен: 9 май 2018
Выписка из документа
ISL91107IR Datasheet
PDF, 822 Кб, Версия: 2017-11-13, Файл закачен: 9 май 2018
Выписка из документа
Цены
 Купить ISL91107 на РадиоЛоцман.Цены — от 27 до 354 ₽24 предложений от 15 поставщиков Преобразователь DC/DC, Conv DC-DC 1.8V to 5.5V Step Down/Step Up Single-Out 1V to 2.5V 2A 15Pin WLCSP T/R | |||
| ISL91107IINZ-T Intersil | от 84 ₽ | ||
| ISL91107IINZ-T | от 156 ₽ | ||
| ISL91107IINZ-T Renesas | 166 ₽ | ||
| ISL91107IRTAZ-T | по запросу | ||
Корпус / Упаковка / Маркировка
| ISL91107IIAZ-T | ISL91107IIAZ-T7A | ISL91107IINZ-T | ISL91107IINZ-T7A | ISL91107IRTAZ | ISL91107IRTAZ-T | ISL91107IRTAZ-T7A | ISL91107IRTNZ | ISL91107IRTNZ-T | ISL91107IRTNZ-T7A | |
|---|---|---|---|---|---|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| | | |  | | | | | | |

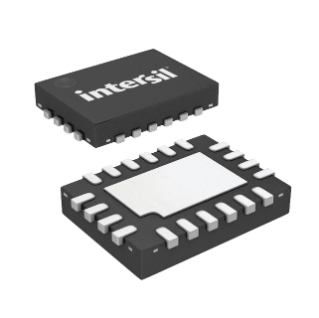

| Корпус | 15 Ld WLCSP T+R Габаритный чертеж корпуса | 15 Ld WLCSP T+R Габаритный чертеж корпуса | 15 Ld WLCSP T+R Габаритный чертеж корпуса | 15 Ld WLCSP T+R Габаритный чертеж корпуса | 20 Ld TQFN Габаритный чертеж корпуса | 20 Ld TQFN T+R Габаритный чертеж корпуса | 20 Ld TQFN T+R Габаритный чертеж корпуса | 20 Ld TQFN Габаритный чертеж корпуса | 20 Ld TQFN T+R Габаритный чертеж корпуса | 20 Ld TQFN T+R Габаритный чертеж корпуса |
| Индекс корпуса | W3X5.15 | W3X5.15 | W3X5.15 | W3X5.15 | L20.3X4A | L20.3X4A | L20.3X4A | L20.3X4A | L20.3X4A | L20.3X4A |
| Пиковая температура пайки | 260°C | 260°C | 260°C | 260°C | 260°C | 260°C | 260°C | 260°C | 260°C | 260°C |
| Количество выводов | 15 | 15 | 15 | 15 | 20 | 20 | 20 | 20 | 20 | 20 |
| Семейство | WLCSP-TKCURDL | WLCSP-TKCURDL | WLCSP-TKCURDL | WLCSP-TKCURDL | TQFN | TQFN | TQFN | TQFN | TQFN | TQFN |
Параметры
| Parameters / Models | ISL91107IIAZ-T | ISL91107IIAZ-T7A | ISL91107IINZ-T | ISL91107IINZ-T7A | ISL91107IRTAZ | ISL91107IRTAZ-T | ISL91107IRTAZ-T7A | ISL91107IRTNZ | ISL91107IRTNZ-T | ISL91107IRTNZ-T7A |
|---|---|---|---|---|---|---|---|---|---|---|
| # of Outputs | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Control Type | Current Mode | Current Mode | Current Mode | Current Mode | Current Mode | Current Mode | Current Mode | Current Mode | Current Mode | Current Mode |
| Description | High Efficiency Buck-boost Regulators | High Efficiency Buck-boost Regulators | High Efficiency Buck-boost Regulators | High Efficiency Buck-boost Regulators | High Efficiency Buck-boost Regulators | High Efficiency Buck-boost Regulators | High Efficiency Buck-boost Regulators | High Efficiency Buck-boost Regulators | High Efficiency Buck-boost Regulators | High Efficiency Buck-boost Regulators |
| IOUT (max) (A) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| IQ | 45 µA | 45 µA | 45 µA | 45 µA | 45 µA | 45 µA | 45 µA | 45 µA | 45 µA | 45 µA |
| Max Duty Cycle (%) | - | - | - | - | - | - | - | - | - | - |
| Рабочий диапазон температур | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 |
| POR | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes |
| Peak Efficiency (%) | 96 | 96 | 96 | 96 | 96 | 96 | 96 | 96 | 96 | 96 |
| Qualification Level | Standard | Standard | Standard | Standard | Standard | Standard | Standard | Standard | Standard | Standard |
| SYNCH Capability | No | No | No | No | No | No | No | No | No | No |
| Switching Freq. (max) | 2.75 MHz | 2.75 MHz | 2.75 MHz | 2.75 MHz | 2.75 MHz | 2.75 MHz | 2.75 MHz | 2.75 MHz | 2.75 MHz | 2.75 MHz |
| Switching Freq. (min) | 2.25 MHz | 2.25 MHz | 2.25 MHz | 2.25 MHz | 2.25 MHz | 2.25 MHz | 2.25 MHz | 2.25 MHz | 2.25 MHz | 2.25 MHz |
| Topology | Buck-Boost | Buck-Boost | Buck-Boost | Buck-Boost | Buck-Boost | Buck-Boost | Buck-Boost | Buck-Boost | Buck-Boost | Buck-Boost |
| VIN (max) (V) | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 |
| VIN (min) (V) | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 |
| VOUT (max) (V) | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 |
| VOUT (min) (V) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Экологический статус
| ISL91107IIAZ-T | ISL91107IIAZ-T7A | ISL91107IINZ-T | ISL91107IINZ-T7A | ISL91107IRTAZ | ISL91107IRTAZ-T | ISL91107IRTAZ-T7A | ISL91107IRTNZ | ISL91107IRTNZ-T | ISL91107IRTNZ-T7A | |
|---|---|---|---|---|---|---|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим |
Модельный ряд
Серия: ISL91107 (10)
Классификация производителя
- Power Management > Switching Regulators > Integrated FET Regulators
