Datasheet Intersil ISL9120 — Даташит
| Производитель | Intersil |
| Серия | ISL9120 |
Компактный высокоэффективный маломощный понижающе-повышающий регулятор
Datasheets
ISL9120IR Datasheet
PDF, 694 Кб, Версия: 2017-11-14, Файл закачен: 9 май 2018
Выписка из документа
ISL9120 Datasheet
PDF, 696 Кб, Версия: 2017-10-24, Файл закачен: 9 май 2018
Выписка из документа
 Купить ISL9120 на РадиоЛоцман.Цены — от 23 до 567 ₽38 предложений от 15 поставщиков Интегральные микросхемы Силовые чипы — регуляторы напряжения — постоянного тока коммутирующие | |||
| ISL9120IIAZ-TR5696 Intersil | от 59 ₽ | ||
| ISL9120IIAZ-TR5696 Renesas | 72 ₽ | ||
| ISL9120IIN-EVZ Renesas | по запросу | ||
| ISL9120IIA-EVZ | по запросу | ||
Корпус / Упаковка / Маркировка
| ISL9120IIAZ-T | ISL9120IIAZ-T7A | ISL9120IINZ-T | ISL9120IINZ-T7A | ISL9120IRTAZ | ISL9120IRTAZ-T | ISL9120IRTAZ-T7A | ISL9120IRTNZ | ISL9120IRTNZ-T | |
|---|---|---|---|---|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| | | |  | | | | | |

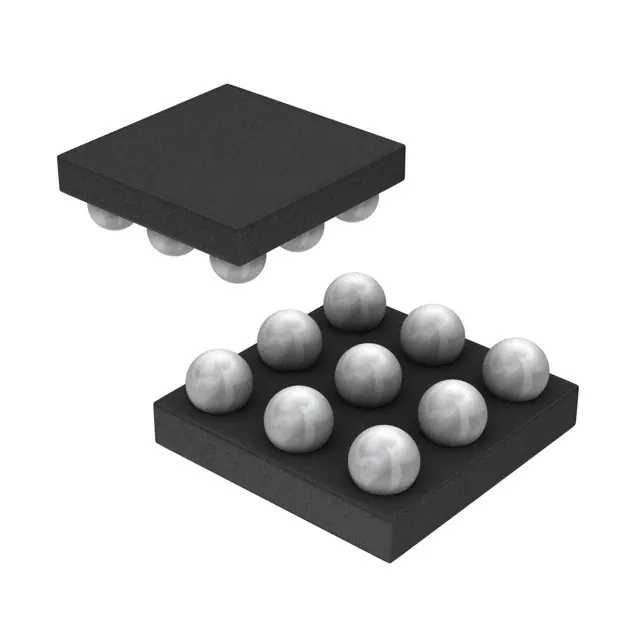

| Корпус | 9 Ld WLCSP T+R Габаритный чертеж корпуса | 9 Ld WLCSP T+R Габаритный чертеж корпуса | 9 Ld WLCSP T+R Габаритный чертеж корпуса | 9 Ld WLCSP T+R Габаритный чертеж корпуса | 12 Ld TQFN Габаритный чертеж корпуса | 12 Ld TQFN T+R Габаритный чертеж корпуса | 12 Ld TQFN T+R Габаритный чертеж корпуса | 12 Ld TQFN Габаритный чертеж корпуса | 12 Ld TQFN T+R Габаритный чертеж корпуса |
| Индекс корпуса | W3X3.9E | W3X3.9E | W3X3.9E | W3X3.9E | L12.3X3A | L12.3X3A | L12.3X3A | L12.3X3A | L12.3X3A |
| Пиковая температура пайки | 260°C | 260°C | 260°C | 260°C | 260°C | 260°C | 260°C | 260°C | 260°C |
| Количество выводов | 9 | 9 | 9 | 9 | 12 | 12 | 12 | 12 | 12 |
| Семейство | WLCSP-BP | WLCSP-BP | WLCSP-BP | WLCSP-BP | TQFN | TQFN | TQFN | TQFN | TQFN |
Параметры
| Parameters / Models | ISL9120IIAZ-T | ISL9120IIAZ-T7A | ISL9120IINZ-T | ISL9120IINZ-T7A | ISL9120IRTAZ | ISL9120IRTAZ-T | ISL9120IRTAZ-T7A | ISL9120IRTNZ | ISL9120IRTNZ-T |
|---|---|---|---|---|---|---|---|---|---|
| # of Outputs | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Control Type | Hysteretic Mode | Hysteretic Mode | Hysteretic Mode | Hysteretic Mode | Hysteretic Mode | Hysteretic Mode | Hysteretic Mode | Hysteretic Mode | Hysteretic Mode |
| Description | Compact High Efficiency Low Power Buck-Boost Regulator | Compact High Efficiency Low Power Buck-Boost Regulator | Compact High Efficiency Low Power Buck-Boost Regulator | Compact High Efficiency Low Power Buck-Boost Regulator | Compact High Efficiency Low Power Buck-Boost Regulator | Compact High Efficiency Low Power Buck-Boost Regulator | Compact High Efficiency Low Power Buck-Boost Regulator | Compact High Efficiency Low Power Buck-Boost Regulator | Compact High Efficiency Low Power Buck-Boost Regulator |
| IOUT (max) (A) | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
| IQ | 41 µA | 41 µA | 41 µA | 41 µA | 41 µA | 41 µA | 41 µA | 41 µA | 41 µA |
| Max Duty Cycle (%) | - | - | - | - | - | - | - | - | - |
| Рабочий диапазон температур | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 |
| POR | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes |
| Peak Efficiency (%) | 98 | 98 | 98 | 98 | 98 | 98 | 98 | 98 | 98 |
| Qualification Level | Standard | Standard | Standard | Standard | Standard | Standard | Standard | Standard | Standard |
| SYNCH Capability | No | No | No | No | No | No | No | No | No |
| Topology | Buck-Boost | Buck-Boost | Buck-Boost | Buck-Boost | Buck-Boost | Buck-Boost | Buck-Boost | Buck-Boost | Buck-Boost |
| VIN (max) (V) | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 |
| VIN (min) (V) | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 |
| VOUT (max) (V) | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 |
| VOUT (min) (V) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Экологический статус
| ISL9120IIAZ-T | ISL9120IIAZ-T7A | ISL9120IINZ-T | ISL9120IINZ-T7A | ISL9120IRTAZ | ISL9120IRTAZ-T | ISL9120IRTAZ-T7A | ISL9120IRTNZ | ISL9120IRTNZ-T | |
|---|---|---|---|---|---|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим |
Модельный ряд
Серия: ISL9120 (9)
Классификация производителя
- Power Management > Switching Regulators > Integrated FET Regulators
