Datasheet Intersil ISL97701 — Даташит
| Производитель | Intersil |
| Серия | ISL97701 |
Повышающий регулятор со встроенным транзистором Шоттки и входным выключателем отключения
Datasheets
ISL97701 Datasheet
PDF, 555 Кб, Версия: 2017-11-14, Файл закачен: 9 май 2018
Выписка из документа
Цены
 Купить ISL97701 на РадиоЛоцман.Цены — от 56 до 397 ₽27 предложений от 17 поставщиков Импульсные преобразователи постоянного тока (DC/DC) BOOST W/ INTEGRATED SCHOTKY & INPUT DISC | |||
| ISL97701IRZ Intersil | 103 ₽ | ||
| ISL97701IRZ-T13 Intersil | 137 ₽ | ||
| ISL97701IRZ-T13 Intersil | по запросу | ||
| ISL97701IRZ-T7 Renesas | по запросу | ||
Корпус / Упаковка / Маркировка
| ISL97701IRZ | ISL97701IRZ-T13 | ISL97701IRZ-T7 | |
|---|---|---|---|
| N | 1 | 2 | 3 |

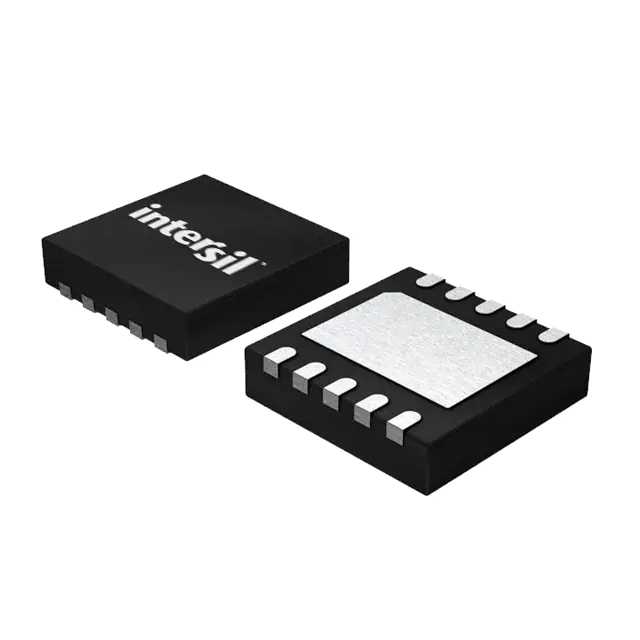

| Корпус | 10 Ld DFN Габаритный чертеж корпуса | 10 Ld DFN T+R Габаритный чертеж корпуса | 10 Ld DFN T+R Габаритный чертеж корпуса |
| Индекс корпуса | MDP0047 | MDP0047 | MDP0047 |
| Пиковая температура пайки | 260°C | 260°C | 260°C |
| Количество выводов | 0 | 0 | 0 |
| Семейство | DFN | DFN | DFN |
Параметры
| Parameters / Models | ISL97701IRZ | ISL97701IRZ-T13 | ISL97701IRZ-T7 |
|---|---|---|---|
| # of Outputs | 1 | 1 | 1 |
| Description | Boost Regulator with Integrated Schottky and Input Disconnect Switch | Boost Regulator with Integrated Schottky and Input Disconnect Switch | Boost Regulator with Integrated Schottky and Input Disconnect Switch |
| IOUT (max) (A) | 0.05 | 0.05 | 0.05 |
| IQ | 900 µA | 900 µA | 900 µA |
| Max Duty Cycle (%) | - | - | - |
| Рабочий диапазон температур | от -40 до 85 | от -40 до 85 | от -40 до 85 |
| POR | Yes | Yes | Yes |
| Peak Efficiency (%) | 87 | 87 | 87 |
| Qualification Level | Standard | Standard | Standard |
| SYNCH Capability | Yes | Yes | Yes |
| Switching Freq. (max) | 1.1 MHz | 1.1 MHz | 1.1 MHz |
| Switching Freq. (min) | 0.9 MHz | 0.9 MHz | 0.9 MHz |
| Topology | Boost | Boost | Boost |
| VIN (max) (V) | 5.5 | 5.5 | 5.5 |
| VIN (min) (V) | 2.3 | 2.3 | 2.3 |
| VOUT (max) (V) | 28 | 28 | 28 |
| VOUT (min) (V) | 4.3 | 4.3 | 4.3 |
Экологический статус
| ISL97701IRZ | ISL97701IRZ-T13 | ISL97701IRZ-T7 | |
|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим |
Модельный ряд
Серия: ISL97701 (3)
Классификация производителя
- Power Management > Switching Regulators > Integrated FET Regulators
