Datasheet Analog Devices LT3690 — Даташит
| Производитель | Analog Devices |
| Серия | LT3690 |
Синхронный понижающий импульсный регулятор 36 В, 4 А, 1,5 МГц с током покоя 70 мкА
Datasheets
Datasheet LT3690
PDF, 1.2 Мб, Язык: анг., Файл закачен: 19 сен 2017, Страниц: 30
36V, 4A, 1.5MHz Synchronous Step-Down Switching Regulator with 70μA Quiescent Current
36V, 4A, 1.5MHz Synchronous Step-Down Switching Regulator with 70μA Quiescent Current
Выписка из документа
Цены
 Купить LT3690 на РадиоЛоцман.Цены — от 101 до 1 687 ₽40 предложений от 23 поставщиков IC REG BUCK ADJ 4A 26QFN / Conv DC-DC 3.9V to 36V Synchronous Step Down Single-Out 0.8V to 20V 4A Automotive... | |||
| LT3690EUFE#PBF Analog Devices | 250 ₽ | ||
| LT3690EUFE#PBF Analog Devices | 392 ₽ | ||
| LT3690EUFE#PBF Analog Devices | от 1 394 ₽ | ||
| LT3690EUFE#TRPBF Linear Technology | по запросу | ||
Статус
| LT3690EUFE#PBF | LT3690EUFE#TRPBF | LT3690HUFE#PBF | LT3690HUFE#TRPBF | LT3690IUFE#PBF | LT3690IUFE#TRPBF | LT3690MPUFE#PBF | LT3690MPUFE#TRPBF | |
|---|---|---|---|---|---|---|---|---|
| Статус продукта | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) |
Корпус / Упаковка / Маркировка
| LT3690EUFE#PBF | LT3690EUFE#TRPBF | LT3690HUFE#PBF | LT3690HUFE#TRPBF | LT3690IUFE#PBF | LT3690IUFE#TRPBF | LT3690MPUFE#PBF | LT3690MPUFE#TRPBF | |
|---|---|---|---|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |

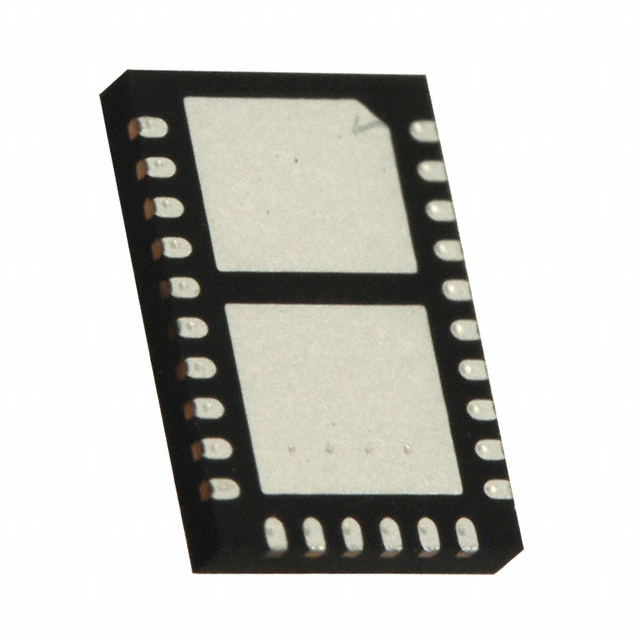

| Корпус | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) |
| Количество выводов | 26 | 26 | 26 | 26 | 26 | 26 | 26 | 26 |
| Код корпуса | 05-08-1770 | 05-08-1770 | 05-08-1770 | 05-08-1770 | 05-08-1770 | 05-08-1770 | 05-08-1770 | 05-08-1770 |
Параметры
| Parameters / Models | LT3690EUFE#PBF | LT3690EUFE#TRPBF | LT3690HUFE#PBF | LT3690HUFE#TRPBF | LT3690IUFE#PBF | LT3690IUFE#TRPBF | LT3690MPUFE#PBF | LT3690MPUFE#TRPBF |
|---|---|---|---|---|---|---|---|---|
| Количество выходов | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Рабочий диапазон температур, °C | от -40 до 125 | от -40 до 125 | от -40 до 150 | от -40 до 150 | от -40 до 125 | от -40 до 125 | от -55 до 150 | от -55 до 150 |
| Output Current(typ), A | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Synchronous | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes |
| Vin(max), В | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 |
| Vin(min), В | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 |
| Vout Min(typ), В | 800m | 800m | 800m | 800m | 800m | 800m | 800m | 800m |
Экологический статус
| LT3690EUFE#PBF | LT3690EUFE#TRPBF | LT3690HUFE#PBF | LT3690HUFE#TRPBF | LT3690IUFE#PBF | LT3690IUFE#TRPBF | LT3690MPUFE#PBF | LT3690MPUFE#TRPBF | |
|---|---|---|---|---|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим |
Модельный ряд
Серия: LT3690 (8)
Классификация производителя
- Power Management > Internal Power Switch Buck | Micropower Buck Regulators
