Datasheet Analog Devices ADuM4120 — Даташит
| Производитель | Analog Devices |
| Серия | ADuM4120 |
Изолированный прецизионный драйвер затвора с выходом 2 А
Datasheets
Datasheet ADuM4120/ADuM4120-1
PDF, 309 Кб, Язык: анг., Версия: 0, Файл закачен: 6 июн 2019, Страниц: 17
Isolated, Precision Gate Driver with 2 A Output
Isolated, Precision Gate Driver with 2 A Output
Выписка из документа
Цены
 Купить ADuM4120 на РадиоЛоцман.Цены — от 54 до 17 269 ₽63 предложений от 21 поставщиков Драйвер верхнего и нижнего плеча полумостовой однохканальный 6-Pin SOIC W туба | |||
| ADUM4120ARIZ Analog Devices | 135 ₽ | ||
| ADUM4120ARIZ Analog Devices | 237 ₽ | ||
| ADUM4120ARIZ Analog Devices | от 284 ₽ | ||
| ADUM4120ARIZ Analog Devices | от 631 ₽ | ||
Статус
| ADUM4120ARIZ | ADUM4120ARIZ-RL | ADUM4120BRIZ | ADUM4120BRIZ-RL | ADUM4120CRIZ | ADUM4120CRIZ-RL | |
|---|---|---|---|---|---|---|
| Статус продукта | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) |
Корпус / Упаковка / Маркировка
| ADUM4120ARIZ | ADUM4120ARIZ-RL | ADUM4120BRIZ | ADUM4120BRIZ-RL | ADUM4120CRIZ | ADUM4120CRIZ-RL | |
|---|---|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 | 5 | 6 |

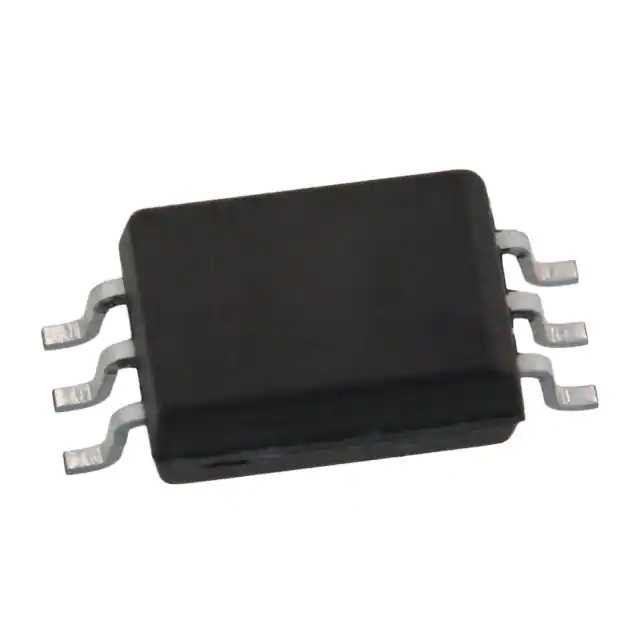

| Корпус | 6 ld SOIC (increased Creepage) | 6 ld SOIC (increased Creepage) | 6 ld SOIC (increased Creepage) | 6 ld SOIC (increased Creepage) | 6 ld SOIC (increased Creepage) | 6 ld SOIC (increased Creepage) |
| Количество выводов | 6 | 6 | 6 | 6 | 6 | 6 |
| Код корпуса | RI-6-1 | RI-6-1 | RI-6-1 | RI-6-1 | RI-6-1 | RI-6-1 |
Параметры
| Parameters / Models | ADUM4120ARIZ | ADUM4120ARIZ-RL | ADUM4120BRIZ | ADUM4120BRIZ-RL | ADUM4120CRIZ | ADUM4120CRIZ-RL |
|---|---|---|---|---|---|---|
| # Output Drivers | 1 | 1 | 1 | 1 | 1 | 1 |
| CMTI(min), V/us | 150k | 150k | 150k | 150k | 150k | 150k |
| Insulation Rating, V rms | 5k | 5k | 5k | 5k | 5k | 5k |
| Iout Peak(typ), A | 2 | 2 | 2 | 2 | 2 | 2 |
| Iso Vout(max), В | 35 | 35 | 35 | 35 | 35 | 35 |
| Iso Vout(min), В | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |
| Рабочий диапазон температур, °C | от -40 до 125 | от -40 до 125 | от -40 до 125 | от -40 до 125 | от -40 до 125 | от -40 до 125 |
| Working Voltage(max), Vpeak | 849 | 849 | 849 | 849 | 849 | 849 |
Экологический статус
| ADUM4120ARIZ | ADUM4120ARIZ-RL | ADUM4120BRIZ | ADUM4120BRIZ-RL | ADUM4120CRIZ | ADUM4120CRIZ-RL | |
|---|---|---|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим |
Другие варианты исполнения
Модельный ряд
Серия: ADuM4120 (6)
Классификация производителя
- Power Monitor, Control, & Protection > Isolated Gate Drivers
