Datasheet Texas Instruments TPS62800 — Даташит
| Производитель | Texas Instruments |
| Серия | TPS62800 |

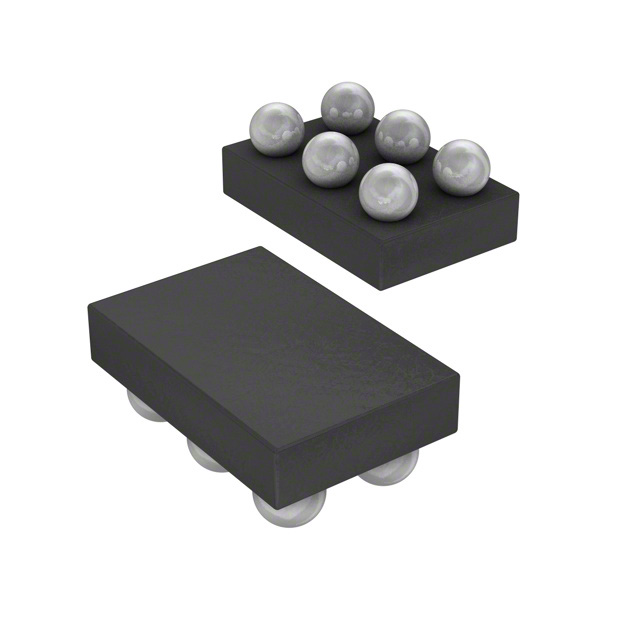

Вход 1,8 В - 5,5 В, миниатюрный, сверхнизкий Iq-преобразователь 1 А в корпусе размером 1,05 x 0,70 мм
Datasheets
TPS6280x 1.8-V to 5.5-V, 0.6A / 1-A, 2.3-µA IQ Step Down Converter 6-Pin, 0.35-mm Pitch WCSP Package datasheet
PDF, 3.5 Мб, Версия: E, Файл опубликован: 19 сен 2018
Цены
 Купить TPS62800 на РадиоЛоцман.Цены — от 18 до 7 341 ₽29 предложений от 14 поставщиков TPS62801/TPS62802 DC to DC Converter and Switching Regulator Chip 0.8VDC to 1.55VDC/1.8VDC to 3.3VDC Output Evaluation Board | |||
| TPS62800YKAR Texas Instruments | от 54 ₽ | ||
| TPS62800YKAR | от 57 ₽ | ||
| TPS62800YKAR Texas Instruments | 64 ₽ | ||
| TPS62800EVM-892 Texas Instruments | по запросу | ||
Статус
| TPS62800YKAR | TPS62800YKAT | |
|---|---|---|
| Статус продукта | В производстве | В производстве |
| Доступность образцов у производителя | Да | Нет |
Корпус / Упаковка / Маркировка
| TPS62800YKAR | TPS62800YKAT | |
|---|---|---|
| N | 1 | 2 |
| Pin | 6 | 6 |
| Package Type | YKA | YKA |
| Industry STD Term | DSBGA | DSBGA |
| JEDEC Code | R-XBGA-N | R-XBGA-N |
| Package QTY | 3000 | 250 |
| Carrier | LARGE T&R | SMALL T&R |
| Маркировка | - | - |
| Width (мм) | 0.7 | 0.7 |
| Length (мм) | 1.05 | 1.05 |
| Thickness (мм) | 0.4 | 0.4 |
| Mechanical Data | Скачать | Скачать |
Параметры
| Parameters / Models | TPS62800YKAR | TPS62800YKAT |
|---|---|---|
| Approx. price, US$ | 0.55 | 1ku | 0.55 | 1ku |
| Control mode | DCS-Control | DCS-Control |
| Duty cycle(Max), % | 100 | 100 |
| Основные особенности | Enable,Forced PWM,Light Load Efficiency,Load Disconnect,Output Discharge,Over Current Protection,Synchronous Rectification,UVLO Fixed | Enable,Forced PWM,Light Load Efficiency,Load Disconnect,Output Discharge,Over Current Protection,Synchronous Rectification,UVLO Fixed |
| Iout(Max), A | 1 | 1 |
| Iq(Typ), мА | 0.0023 | 0.0023 |
| Operating temperature range, C | -40 to 125 | -40 to 125 |
| Package Group | DSBGA|6 | DSBGA|6 |
| Package size: mm2:W x L, PKG | See datasheet (DSBGA) | See datasheet (DSBGA) |
| Rating | Catalog | Catalog |
| Regulated outputs | 1 | 1 |
| Switching frequency(Max), kHz | 4000 | 4000 |
| Switching frequency(Min), kHz | 4000 | 4000 |
| Switching frequency(Typ), kHz | 4000 | 4000 |
| Тип | Converter | Converter |
| Vin(Max), В | 5.5 | 5.5 |
| Vin(Min), В | 1.8 | 1.8 |
| Vout(Max), В | 0.775 | 0.775 |
| Vout(Min), В | 0.4 | 0.4 |
Экологический статус
| TPS62800YKAR | TPS62800YKAT | |
|---|---|---|
| RoHS | Совместим | Совместим |
| Бессвинцовая технология (Pb Free) | Да |
Application Notes
- Accurately measuring efficiency of ultralow-IQ devicesPDF, 254 Кб, Файл опубликован: 22 янв 2014
- How to Measure the Control Loop of DCS-Control Devices (Rev. A)PDF, 259 Кб, Версия: A, Файл опубликован: 9 авг 2012
- High-efficiency low-ripple DCS-Control offers seamless PWM/pwr-save transitionsPDF, 605 Кб, Файл опубликован: 25 июл 2013
- Understanding frequency variation in the DCS-Control(TM) topologyPDF, 224 Кб, Файл опубликован: 30 окт 2015
- A Topical Index of TI Low Power Buck DC/DC Application NotesPDF, 69 Кб, Файл опубликован: 17 янв 2018
- Five steps to a great PCB layout for a step-down converterPDF, 162 Кб, Файл опубликован: 29 янв 2015
- Understanding the Absolute Maximum Ratings of the SW Node (Rev. A)PDF, 755 Кб, Версия: A, Файл опубликован: 13 янв 2012
- Achieving a clean startup by using a DC/DC converter with a precise enable-pin tPDF, 532 Кб, Файл опубликован: 24 окт 2017
- Testing tips for applying external power to supply outputs without an input voltPDF, 110 Кб, Файл опубликован: 24 окт 2016
- Basic Calculation of a Buck Converter's Power Stage (Rev. B)PDF, 202 Кб, Версия: B, Файл опубликован: 17 авг 2015
- Understanding 100% mode in low-power DC/DC convertersPDF, 527 Кб, Файл опубликован: 22 июн 2018
- IQ: What it is what it isn’t and how to use itPDF, 198 Кб, Файл опубликован: 17 июн 2011
- Performing Accurate PFM Mode Efficiency Measurements (Rev. A)PDF, 418 Кб, Версия: A, Файл опубликован: 11 дек 2018
When performing measurements on DC-DC converters using pulse frequency modulation(PFM)or any power save mode proper care must be taken to ensure that the measurements are accurate. An accurate PFM mode efficiency measurement is critical for systems which require high efficiency at low loads such as in smart home systems tablets wearables and metering.
