Datasheet Signal Transformer 241-8-10 — Даташит

Производитель	Signal Transformer
Серия	241
Модель	241-8-10

Технические характеристики

Datasheets

Просмотр и загрузка

PDF, 1.0 Мб, Язык: анг., Файл закачен: 30 янв 2020, Страниц: 3
Two-4-One Power Transformers. Split Bobbin Construction Providing Superior Isolation

Выписка из документа

Chassis Mount 241 Series
Two-4-One™ Power Transformers Split Bobbin Construction Providing Superior
Isolation
Signal’s 241 transformers use a split bobbin construction that
provides superior isolation and low capacitive coupling. General Specifications
• • • • • • Power -2.4 VA to 100 VA
Dielectric Strength -2500 Vrms Hipot
Primaries -Single or dual primaries (115 V or 115/230 V -50/60 Hz)
Secondary -Single center tapped secondary

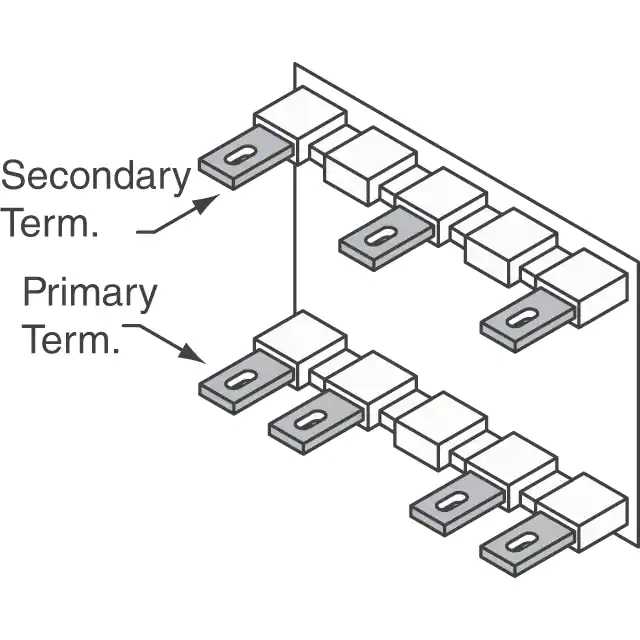

Terminals -Solder lug / quick connect type terminals
Insulation -Class B (130° C) UL 1446 E66312 Agency Certifications
• UL recognized to UL 506 / UL 5085-1, File # E63829
• CSA certified to C22.2 #66.1, File # 221070 RoHS Compliant belfuse.com/signal 241 Series Datasheet
Part Number Selection
Part Number
Single 115 V Dual 115 / 230 V 241-3-10 Not Available 241-4-10 Secondary RMS Rating Part Number Secondary RMS Rating Single 115 V Dual 115 / 230 V 10.0 VCT @ 0.25 A 241-3-28 Not Available 28 VCT @ 0.085 A DP-241-4-10 10.0 VCT @ 0.60 A 241-4-28 DP-241-4-28 28 VCT @ 0.20 A 241-5-10 DP-241-5-10 10.0 VCT @ 1.2 A 241-5-28 DP-241-5-28 28 VCT @ 0.42 A 241-6-10 DP-241-6-10 10.0 VCT @ 3.0 A 241-6-28 DP-241-6-28 28 VCT @ 1.1 A 241-7-10 DP-241-7-10 10.0 VCT @ 5.0 A 241-7-28 DP-241-7-28 28 VCT @ 2.0 A 241-8-10 DP-241-8-10 10.0 VCT @ 10 A 241-8-28 DP-241-8-28 28 VCT @ 3.6 A 241-3-12 Not Available 12.6 VCT @ 0.20 A 241-3-36 Not Available 36 VCT @ 0.065 A 241-4-12 DP-241-4-12 12.6 VCT @ 0.50 A 241-4-36 DP-241-4-36 36 VCT @ 0.17 A 241-5-12 DP-241-5-12 12.6 VCT @ 1.0 A 241-5-36 DP-241-5-36 36 VCT @ 0.35 A 241-6-12 DP-241-6-12 12.6 VCT @ 2.5 A 241-6-36 DP-241-6-36 36 VCT @ 0.85 A 241-7-12 DP-241-7-12 12.6 VCT @ 4.0 A 241-7-36 DP-241-7-36 36 VCT @ 1.5 A 241-8-12 DP-241-8-12 12.6 VCT @ 8.0 A 241-8-36 DP-241-8-36 36 VCT @ 2.8 A 241-3-16 Not Available 16.0 VCT @ 0.15 A 241-3-48 Not Available 48 VCT @ 0.05 A 241-4-16 DP-241-4-16 16.0 VCT @ 0.40 A 241-4-48 DP-241-4-48 48 VCT @ 0.125 A 241-5-16 DP-241-5-16 16.0 VCT @ 0.80 A 241-5-48 DP-241-5-48 48 VCT @ 0.25 A 241-6-16 DP-241-6-16 16.0 VCT @ 2.0 A 241-6-48 DP-241-6-48 48 VCT @ 0.63 A 241-7-16 DP-241-7-16 16.0 VCT @ 3.5 A 241-7-48 DP-241-7-48 48 VCT @ 1.2 A 241-8-16 DP-241-8-16 16.0 VCT @ 6.25 A 241-8-48 DP-241-8-48 48 VCT @ 2.0 A 241-3-20 Not Available 20.0 VCT @ 0.12 A 241-3-56 Not Available 56 VCT @ 0.045 A 241-4-20 DP-241-4-20 20.0 VCT @ 0.30 A 241-4-56 DP-241-4-56 56 VCT @ 0.11 A 241-5-20 DP-241-5-20 20.0 VCT @ 0.60 A 241-5-56 DP-241-5-56 56 VCT @ 0.22 A 241-6-20 DP-241-6-20 20.0 VCT @ 1.5 A 241-6-56 DP-241-6-56 56 VCT @ 0.54 A 241-7-20 DP-241-7-20 20.0 VCT @ 2.8 A 241-7-56 DP-241-7-56 56 VCT @ 1.0 …

Цены

Купить 241-8-10 на РадиоЛоцман.Цены — от 1 624 до 155 897 ₽ 18 предложений от 12 поставщиков Трансформатор, Power Transformer 2500Vrms 100VA 5Term. Solder Lug/Quick Connect Flange Mount
ЧипСити Россия	241-8-10A51 Pulse Electronics	1 624 ₽
Компонентс Ру Россия	DP-241-8-10 Signal Transformer	от 3 899 ₽
Кремний Россия и страны СНГ	241-8-10A51	по запросу
МосЧип Россия	VXCCC24-1810	по запросу

Подробное описание

Мощность — от 2,4 ВА до 100 ВА.
Диэлектрическая прочность - 2500 В (среднеквадратичное значение) Hipot
Первичные обмотки — одиночные или двойные первичные обмотки (115 В или 115/230 В — 50/60 Гц)

Функции

Вторичный - вторичный с одним центральным отводом
Клеммы – клеммы под пайку/быстроразъемные клеммы
Изоляция – класс B (130°C) UL 1446 E66312

Модельный ряд

Серия: 241 (100 из 110)

241-3-10 241-3-12 241-3-120 241-3-16 241-3-20 241-3-24 241-3-28 241-3-36 241-3-48 241-3-56 241-4-10 241-4-12 241-4-120 241-4-16 241-4-20 241-4-24 241-4-28 241-4-36 241-4-48 241-4-56 241-5-10 241-5-12 241-5-120 241-5-16 241-5-20 241-5-24 241-5-28 241-5-36 241-5-48 241-5-56 241-6-10 241-6-12 241-6-120 241-6-16 241-6-20 241-6-24 241-6-28 241-6-36 241-6-48 241-6-56 241-7-10 241-7-12 241-7-120 241-7-16 241-7-20 241-7-24 241-7-28 241-7-36 241-7-48 241-7-56 241-8-10 241-8-12 241-8-120 241-8-16 241-8-20 241-8-24 241-8-28 241-8-36 241-8-48 241-8-56 DP-241-4-10 DP-241-4-12 DP-241-4-120 DP-241-4-16 DP-241-4-20 DP-241-4-24 DP-241-4-28 DP-241-4-36 DP-241-4-48 DP-241-4-56 DP-241-5-10 DP-241-5-12 DP-241-5-120 DP-241-5-16 DP-241-5-20 DP-241-5-24 DP-241-5-28 DP-241-5-36 DP-241-5-48 DP-241-5-56 DP-241-6-10 DP-241-6-12 DP-241-6-120 DP-241-6-16 DP-241-6-20 DP-241-6-24 DP-241-6-28 DP-241-6-36 DP-241-6-48 DP-241-6-56 DP-241-7-10 DP-241-7-12 DP-241-7-120 DP-241-7-16 DP-241-7-20 DP-241-7-24 DP-241-7-28 DP-241-7-36 DP-241-7-4 DP-241-7-56

Классификация производителя

Linear Magnetics > Isolation Transformer
