Datasheet Analog Devices ADN8833 — Даташит
| Производитель | Analog Devices |
| Серия | ADN8833 |
Ультракомпактный драйвер термоэлектрического охладителя (ТЭО) для цифровых систем управления, ток 1 А
Datasheets
Datasheet ADN8833
PDF, 1.6 Мб, Язык: анг., Версия: B, Файл закачен: 28 июл 2020, Страниц: 23
Ultracompact, 1 A Thermoelectric Cooler (TEC) Driver for Digital Control Systems
Ultracompact, 1 A Thermoelectric Cooler (TEC) Driver for Digital Control Systems
Выписка из документа
Статус
| ADN8833ACBZ-R2 | ADN8833ACBZ-R7 | ADN8833ACPZ-R2 | ADN8833ACPZ-R7 | |
|---|---|---|---|---|
| Статус продукта | Снят с производства (Производитель прекратил производство прибора) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) |
Корпус / Упаковка / Маркировка
| ADN8833ACBZ-R2 | ADN8833ACBZ-R7 | ADN8833ACPZ-R2 | ADN8833ACPZ-R7 | |
|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 |

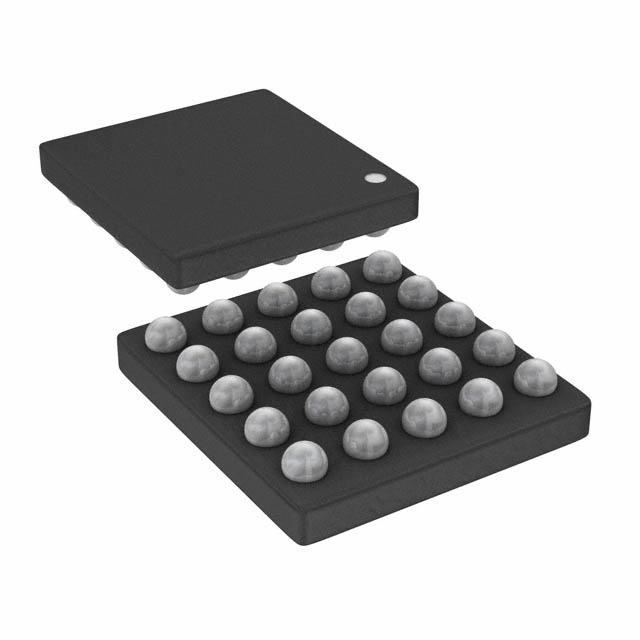

| Корпус | 25-Ball WLCSP (2.54mm x 2.54mm) | 25-Ball WLCSP (2.54mm x 2.54mm) | 24-Lead LFCSP (4mm x 4mm w/ EP) | 24-Lead LFCSP (4mm x 4mm w/ EP) |
| Количество выводов | 25 | 25 | 24 | 24 |
| Код корпуса | CB-25-7 | CB-25-7 | CP-24-7 | CP-24-7 |
Параметры
| Parameters / Models | ADN8833ACBZ-R2 | ADN8833ACBZ-R7 | ADN8833ACPZ-R2 | ADN8833ACPZ-R7 |
|---|---|---|---|---|
| FET Gate Drive | Yes | Yes | Yes | Yes |
| Feedback Type | Neg Thermal Coefficent, Pos Thermal Coefficient | Neg Thermal Coefficent, Pos Thermal Coefficient | Neg Thermal Coefficent, Pos Thermal Coefficient | Neg Thermal Coefficent, Pos Thermal Coefficient |
| Тип входа | Single-Ended | Single-Ended | Single-Ended | Single-Ended |
| Iout(max), A | 1 | 1 | 1 | 1 |
| Is(typ), A | 2.1m | 2.1m | 2.1m | 2.1m |
| Рабочий диапазон температур, °C | от -40 до 125 | от -40 до 125 | от -40 до 125 | |
| PWM Frequency(max), Hz | 2M | 2M | 2M | 2M |
| PWM Outputs | Yes | Yes | Yes | Yes |
| Shutdown | Yes | Yes | Yes | Yes |
| Vs+(max), В | 5.5 | 5.5 | 5.5 | 5.5 |
| Vs+(min), В | 2.7 | 2.7 | 2.7 | 2.7 |
Экологический статус
| ADN8833ACBZ-R2 | ADN8833ACBZ-R7 | ADN8833ACPZ-R2 | ADN8833ACPZ-R7 | |
|---|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим | Совместим |
Модельный ряд
Серия: ADN8833 (4)
Классификация производителя
- Power Monitor, Control, & Protection > Thermoelectric Cooler Controller
- Optical Communications & Sensing > Thermoelectric Cooler Controller
