Datasheet Analog Devices ADP1713 — Даташит
| Производитель | Analog Devices |
| Серия | ADP1713 |
Линейный КМОП LDO-стабилизатор, выходной ток 300 мА
Datasheets
Datasheet ADP1712, ADP1713, ADP1714
PDF, 496 Кб, Язык: анг., Версия: A, Файл закачен: 26 авг 2020, Страниц: 16
300 mA, Low Dropout CMOS Linear Regulator
300 mA, Low Dropout CMOS Linear Regulator
Выписка из документа
 Купить ADP1713 на РадиоЛоцман.Цены — от 21 до 13 103 ₽19 предложений от 17 поставщиков Программаторы, платы и наборы для разработки Макетные платы — линейные регуляторы напряжения | |||
| ADP1713AUJZ-3.0 Analog Devices | 21 ₽ | ||

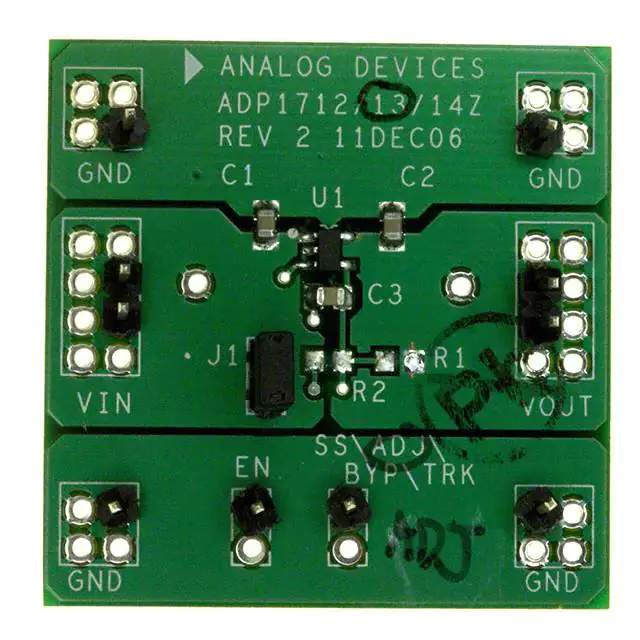

| ADP1713-3.3-EVALZ Analog Devices | 6 251 ₽ | ||
| ADP1713-3.3-EVALZ Analog Devices | 12 107 ₽ | ||
| ADP1713AUJZ-3.0 Analog Devices | по запросу | ||
Статус
| ADP1713AUJZ-1.0-R7 | ADP1713AUJZ-1.2-R7 | ADP1713AUJZ-1.8-R7 | ADP1713AUJZ-2.5-R7 | ADP1713AUJZ-3.0-R7 | ADP1713AUJZ-3.3-R7 | |
|---|---|---|---|---|---|---|
| Статус продукта | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) | В производстве (Подходит для новых разработок, но могут существовать и более новые альтернативы) |
Корпус / Упаковка / Маркировка
| ADP1713AUJZ-1.0-R7 | ADP1713AUJZ-1.2-R7 | ADP1713AUJZ-1.8-R7 | ADP1713AUJZ-2.5-R7 | ADP1713AUJZ-3.0-R7 | ADP1713AUJZ-3.3-R7 | |
|---|---|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 | 5 | 6 |
| Корпус | 5-Lead TSOT | 5-Lead TSOT | 5-Lead TSOT | 5-Lead TSOT | 5-Lead TSOT | 5-Lead TSOT |
| Количество выводов | 5 | 5 | 5 | 5 | 5 | 5 |
| Код корпуса | UJ-5 | UJ-5 | UJ-5 | UJ-5 | UJ-5 | UJ-5 |
Параметры
| Parameters / Models | ADP1713AUJZ-1.0-R7 | ADP1713AUJZ-1.2-R7 | ADP1713AUJZ-1.8-R7 | ADP1713AUJZ-2.5-R7 | ADP1713AUJZ-3.0-R7 | ADP1713AUJZ-3.3-R7 |
|---|---|---|---|---|---|---|
| Dropout Voltage(typ), В | 200m | 200m | 200m | 200m | 200m | 200m |
| Основные особенности | Shutdown | Shutdown | Shutdown | Shutdown | Shutdown | Shutdown |
| Isupply(typ), A | 60µ | 60µ | 60µ | 60µ | 60µ | 60µ |
| Количество выходов | 1 | 1 | 1 | 1 | 1 | 1 |
| Рабочий диапазон температур, °C | от -40 до 125 | от -40 до 125 | от -40 до 125 | от -40 до 125 | от -40 до 125 | от -40 до 125 |
| Output Current(typ), A | 300m | 300m | 300m | 300m | 300m | 300m |
| Выходное напряжение | 0.75, 0.8, 0.85, 0.9, 0.95, 1.0, 1.05, 1.1, 1.15, 1.2, 1.3, 1.5, 1.8, 2.5, 3.0, 3.3 | 0.75, 0.8, 0.85, 0.9, 0.95, 1.0, 1.05, 1.1, 1.15, 1.2, 1.3, 1.5, 1.8, 2.5, 3.0, 3.3 | 0.75, 0.8, 0.85, 0.9, 0.95, 1.0, 1.05, 1.1, 1.15, 1.2, 1.3, 1.5, 1.8, 2.5, 3.0, 3.3 | 0.75, 0.8, 0.85, 0.9, 0.95, 1.0, 1.05, 1.1, 1.15, 1.2, 1.3, 1.5, 1.8, 2.5, 3.0, 3.3 | 0.75, 0.8, 0.85, 0.9, 0.95, 1.0, 1.05, 1.1, 1.15, 1.2, 1.3, 1.5, 1.8, 2.5, 3.0, 3.3 | 0.75, 0.8, 0.85, 0.9, 0.95, 1.0, 1.05, 1.1, 1.15, 1.2, 1.3, 1.5, 1.8, 2.5, 3.0, 3.3 |
| RMS Noise(typ), В | 40µ | 40µ | 40µ | 40µ | 40µ | 40µ |
| Vin(max), В | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 |
| Vin(min), В | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
Экологический статус
| ADP1713AUJZ-1.0-R7 | ADP1713AUJZ-1.2-R7 | ADP1713AUJZ-1.8-R7 | ADP1713AUJZ-2.5-R7 | ADP1713AUJZ-3.0-R7 | ADP1713AUJZ-3.3-R7 | |
|---|---|---|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим |
Другие варианты исполнения
Модельный ряд
Серия: ADP1713 (6)
Классификация производителя
- Power Management > Positive Linear Regulators (LDO)
