Подробное описание

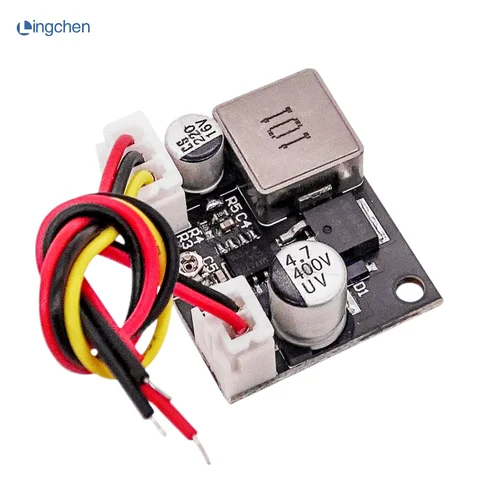

Повышающий импульсный контроллер MAX1771 обеспечивает КПД 90% при нагрузке от 30 мА до 2 А.

Уникальная схема управления с частотно-импульсной модуляцией (ЧИМ) с ограничением по току дает этому устройству преимущества преобразователей с широтно-импульсной модуляцией (ШИМ) (высокий КПД при больших нагрузках) при использовании тока питания менее 110 мкА (против 2 мА). до 10 мА для преобразователей ШИМ).

В этом контроллере используются миниатюрные внешние компоненты. Его высокая частота переключения (до 300 кГц) позволяет устанавливать магниты на поверхность высотой 5 мм и диаметром 9 мм. Он принимает входное напряжение от 2 В до 16,5 В. Выходное напряжение установлено на 12 В или может регулироваться с помощью двух резисторов.

MAX1771 оптимизирует эффективность при низких входных напряжениях и снижает шум за счет использования одного порога ограничения тока 100 мВ при любых условиях нагрузки. Семейство аналогичных устройств MAX770-MAX773 отличается некоторой эффективностью при полной нагрузке для большей точности ограничения тока; они обеспечивают ограничение тока 200 мВ при полной нагрузке и переключаются на 100 мВ для легких нагрузок.

MAX1771 управляет внешним N-канальным переключателем MOSFET, что позволяет ему питать нагрузки до 24 Вт. Если требуется меньшая мощность, используйте повышающие импульсные стабилизаторы MAX756 / MAX757 или MAX761 / MAX762 со встроенными полевыми МОП-транзисторами. Доступен оценочный комплект.

Модельный ряд

Классификация производителя

• Power > Switching Regulator - Switching Regulators
