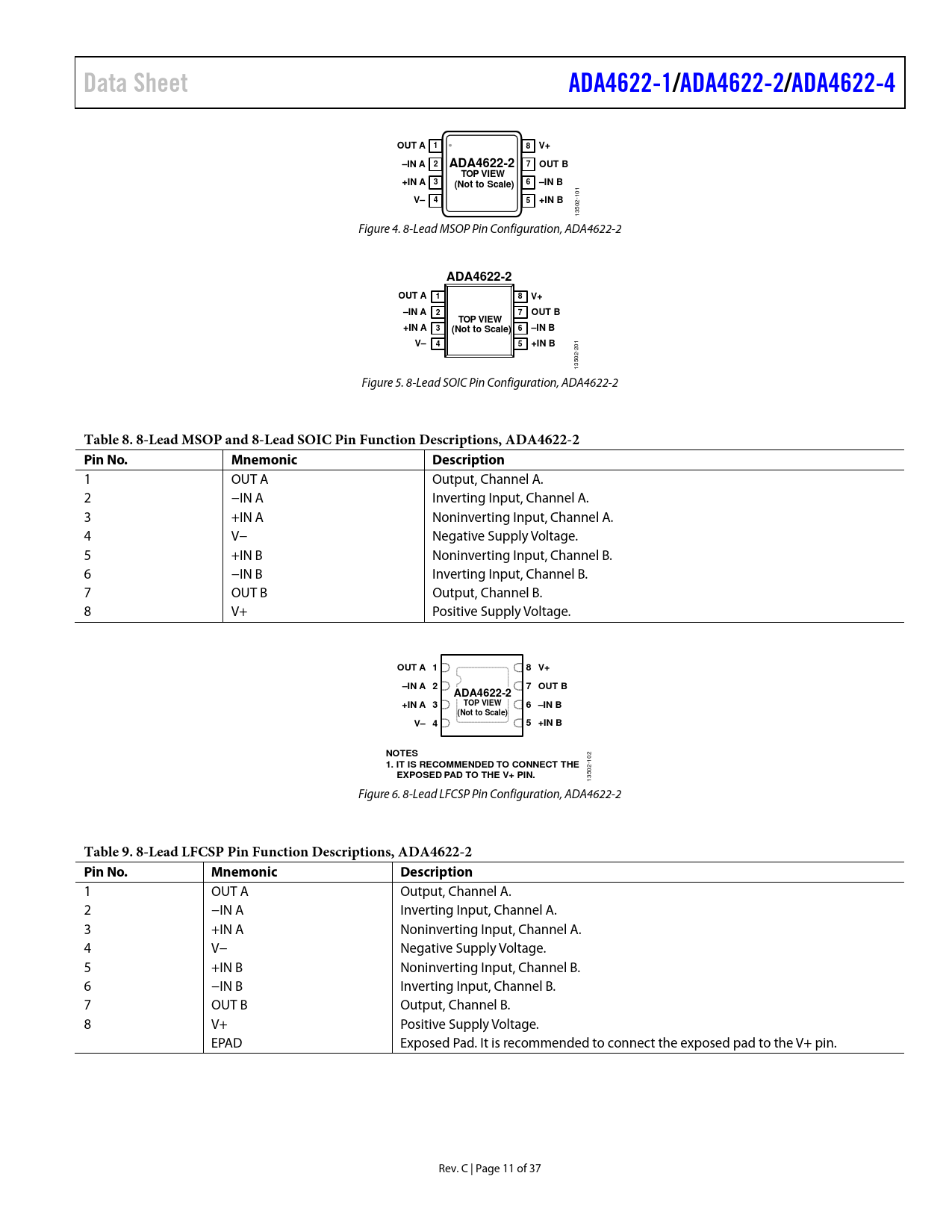

Data SheetADA4622-1/ADA4622-2/ADA4622-4OUT A 18V+–IN A 2ADA4622-27OUT BTOP VIEW+IN A 36–IN B(Not to Scale) 101 V–45+IN B 13502- Figure 4. 8-Lead MSOP Pin Configuration, ADA4622-2 ADA4622-2OUT A18V+–IN A27OUT BTOP VIEW+IN A36(Not to Scale)–IN BV–45+IN B 201 13502- Figure 5. 8-Lead SOIC Pin Configuration, ADA4622-2 Table 8. 8-Lead MSOP and 8-Lead SOIC Pin Function Descriptions, ADA4622-2 Pin No.MnemonicDescription 1 OUT A Output, Channel A. 2 −IN A Inverting Input, Channel A. 3 +IN A Noninverting Input, Channel A. 4 V− Negative Supply Voltage. 5 +IN B Noninverting Input, Channel B. 6 −IN B Inverting Input, Channel B. 7 OUT B Output, Channel B. 8 V+ Positive Supply Voltage. OUT A 18 V+–IN A 27 OUT BADA4622-2+IN A 3TOP VIEW6 –IN B(Not to Scale)V– 45 +IN BNOTES 102 1. IT IS RECOMMENDED TO CONNECT THE EXPOSED PAD TO THE V+ PIN. 13502- Figure 6. 8-Lead LFCSP Pin Configuration, ADA4622-2 Table 9. 8-Lead LFCSP Pin Function Descriptions, ADA4622-2 Pin No.MnemonicDescription 1 OUT A Output, Channel A. 2 −IN A Inverting Input, Channel A. 3 +IN A Noninverting Input, Channel A. 4 V− Negative Supply Voltage. 5 +IN B Noninverting Input, Channel B. 6 −IN B Inverting Input, Channel B. 7 OUT B Output, Channel B. 8 V+ Positive Supply Voltage. EPAD Exposed Pad. It is recommended to connect the exposed pad to the V+ pin. Rev. C | Page 11 of 37 Document Outline FEATURES APPLICATIONS PIN CONFIGURATION GENERAL DESCRIPTION TABLE OF CONTENTS REVISION HISTORY SPECIFICATIONS ELECTRICAL CHARACTERISTICS, VSY = ±15 V ELECTRICAL CHARACTERISTICS, VSY = ±5 V ELECTRICAL CHARACTERISTICS, VSY = 5 V ABSOLUTE MAXIMUM RATINGS THERMAL RESISTANCE ESD CAUTION PIN CONFIGURATIONS AND FUNCTION DESCRIPTIONS TYPICAL PERFORMANCE CHARACTERISTICS THEORY OF OPERATION INPUT CHARACTERISTICS Input Overvoltage Protection EMI Rejection Ratio OUTPUT CHARACTERISTICS Capacitive Load Drive Capability SHUTDOWN OPERATION APPLICATIONS INFORMATION RECOMMENDED POWER SOLUTION MAXIMUM POWER DISSIPATION SECOND-ORDER LOW-PASS FILTER WIDEBAND PHOTODIODE PREAMPLIFIER PEAK DETECTOR MULTIPLEXING INPUTS FULL WAVE RECTIFIER OUTLINE DIMENSIONS ORDERING GUIDE
