Datasheet AD7874 (Analog Devices) - 15

Производитель	Analog Devices
Описание	4-channel Simultaneous Sampling, 12-Bit Data Acquisition System
Страниц / Страница	17 / 15 — AD7874. IC3. CONVST. 78L05. SKT6. IC1. VDD AD713. LK1. VDD. SKT1. SKT8. …
Версия	C
Формат / Размер файла	PDF / 454 Кб
Язык документа	английский

AD7874. IC3. CONVST. 78L05. SKT6. IC1. VDD AD713. LK1. VDD. SKT1. SKT8. IN1. DB11. LK2. DATA BUS. DB0. SKT2. IN2. INT. LK3. + 5V 23, 24. SKT3. VIN3. IC2. IC5. LK4. SKT4. IN4

1 2 3

...

8 9 10

1 2 3

...

8 9 10

Купить AD7874ARZ-REEL на РадиоЛоцман.Цены — от 66 до 10 318 ₽ 15 предложений от 13 поставщиков Микросхема Преобразователь AD, ADC Single SAR 116KSPS 12Bit Parallel 28Pin SOIC W T/R
EIS Components Весь мир	AD7874ARZ-REEL Analog Devices	2 891 ₽
Maybo Весь мир	AD7874ARZ-REEL7 Analog Devices	9 880 ₽
AiPCBA Весь мир	AD7874ARZ-REEL Analog Devices	10 318 ₽
Augswan Весь мир	AD7874ARZ-REEL7 Analog Devices	по запросу

Модельный ряд для этого даташита

AD7874

5962-9152101M3A 5962-9152101MXA AD7874ACHIPS AD7874AN AD7874ANZ AD7874AQ AD7874AR AD7874AR-REEL7 AD7874ARZ AD7874ARZ-REEL AD7874ARZ-REEL7 AD7874BN AD7874BNZ AD7874BQ AD7874BRZ AD7874SE AD7874SQ

Текстовая версия документа

AD7874 IC3 V+ CONVST 78L05 C3 C7 SKT6 C4 C8 IC1 VDD AD713 LK1 VDD SKT1 V SKT8 IN1 CONVST DB11 11 LK2 DATA BUS DB0 22 SKT2 V 8 IN2 INT 5 LK3 CS + 5V 23, 24 SKT3 VIN3 IC2 R2 R1 IC5 AD7874 A LK4 2 IC5 1 SKT4 B V RD 3 IN4 A DGND REF IN 25, 26 V AGND B SS REF C1 C2 DGND OUT VSS CLK LK5 OUT A B IC4 V– 79L05 IN C6 REFERENCE CLK C5 SKT6 SKT5

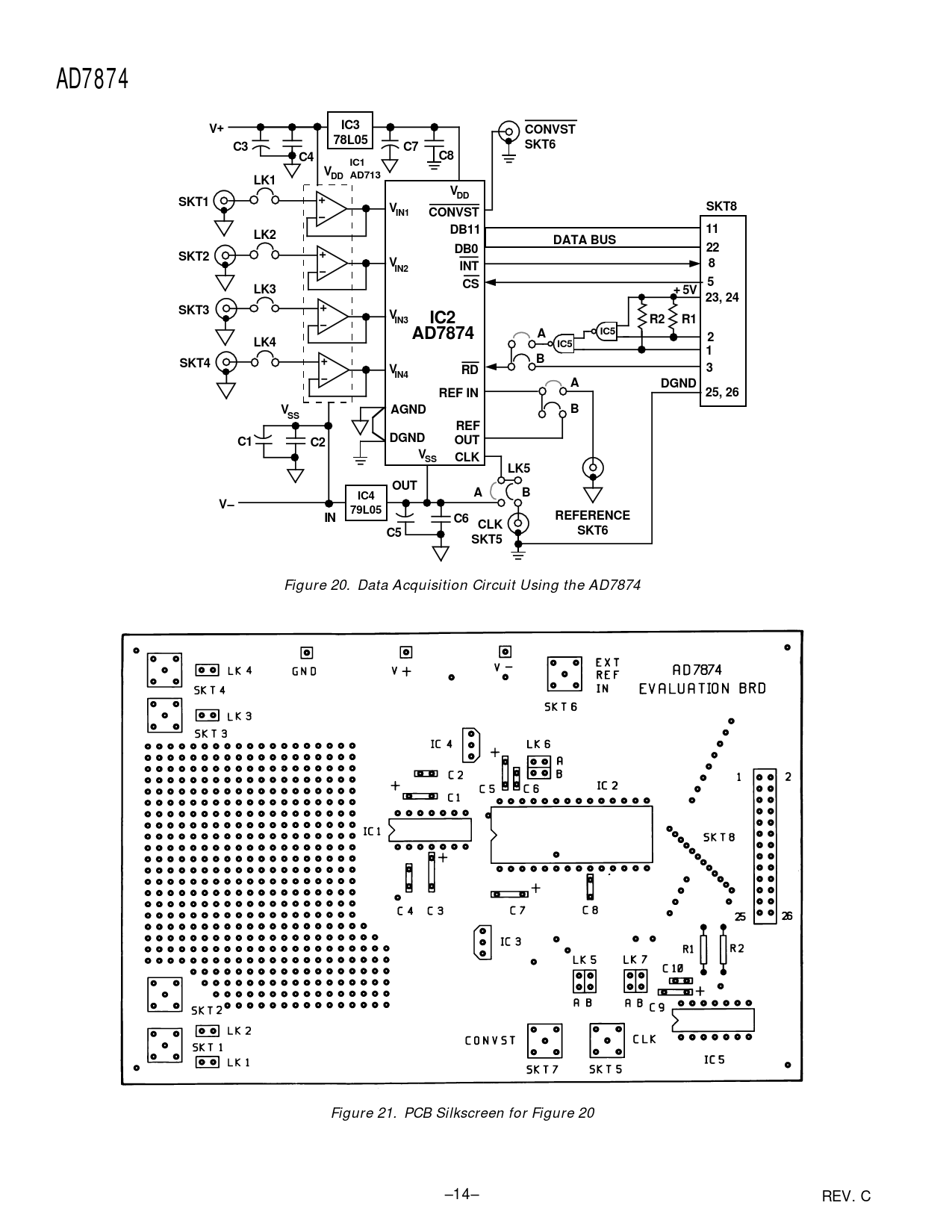

Figure 20. Data Acquisition Circuit Using the AD7874 Figure 21. PCB Silkscreen for Figure 20 –14– REV. C
