Руководство пользователя К1921ВК01Т (НИИЭТ) - 10

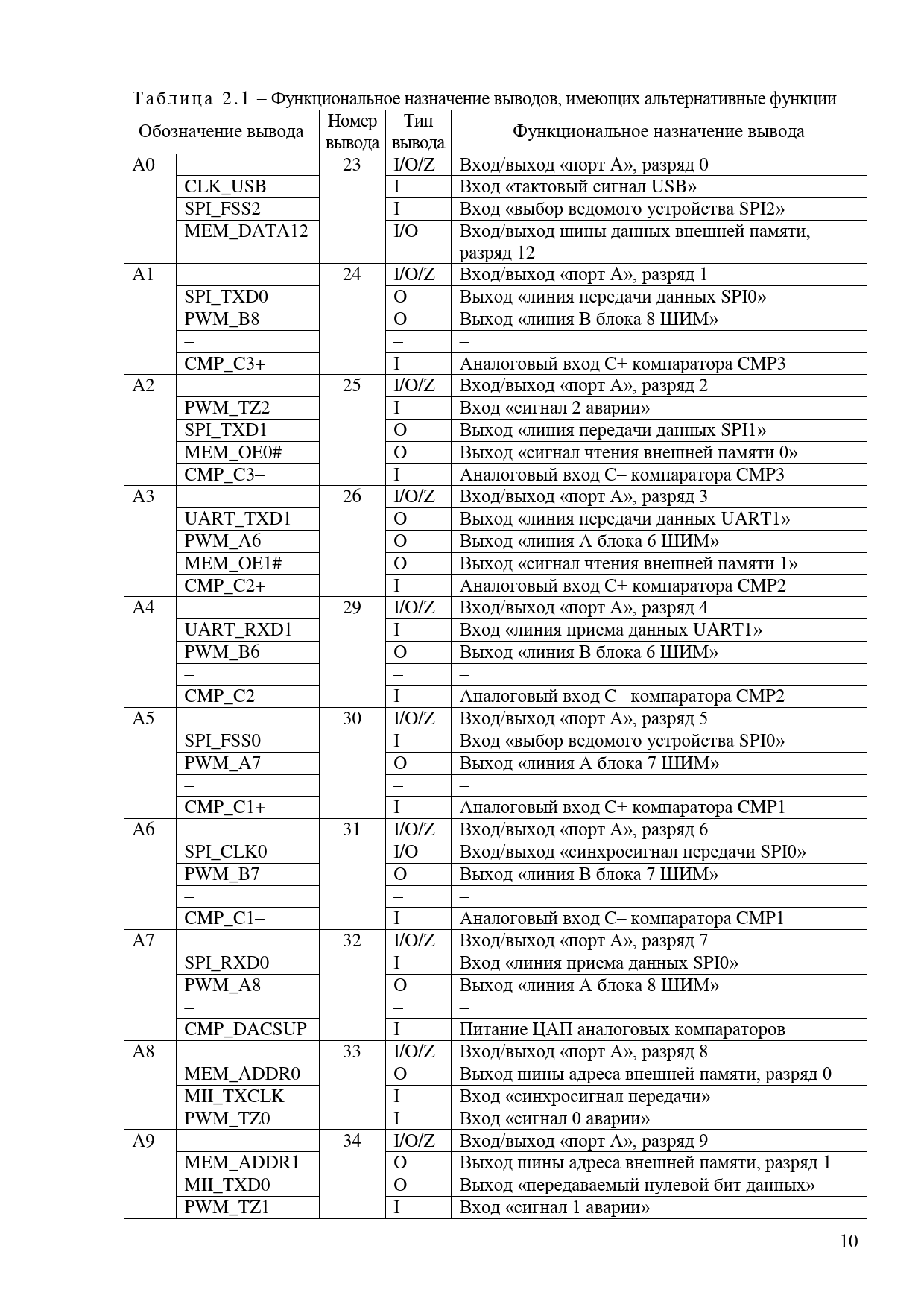

КФДЛ.431295.057ТО Т а б л и ц а 2 . 1 – Функциональное назначение выводов, имеющих альтернативные функции Номер Тип Обозначение вывода Функциональное назначение вывода вывода вывода A0 23 I/O/Z Вход/выход «порт A», разряд 0 CLK_USB I Вход «тактовый сигнал USB» SPI_FSS2 I Вход «выбор ведомого устройства SPI2» MEM_DATA12 I/O Вход/выход шины данных внешней памяти, разряд 12 A1 24 I/O/Z Вход/выход «порт A», разряд 1 SPI_TXD0 O Выход «линия передачи данных SPI0» PWM_B8 O Выход «линия В блока 8 ШИМ» – – – CMP_C3+ I Аналоговый вход C+ компаратора CMP3 A2 25 I/O/Z Вход/выход «порт A», разряд 2 PWM_TZ2 I Вход «сигнал 2 аварии» SPI_TXD1 O Выход «линия передачи данных SPI1» MEM_OE0# O Выход «сигнал чтения внешней памяти 0» CMP_C3– I Аналоговый вход C– компаратора CMP3 A3 26 I/O/Z Вход/выход «порт A», разряд 3 UART_TXD1 O Выход «линия передачи данных UART1» PWM_A6 O Выход «линия А блока 6 ШИМ» MEM_OE1# O Выход «сигнал чтения внешней памяти 1» CMP_C2+ I Аналоговый вход C+ компаратора CMP2 A4 29 I/O/Z Вход/выход «порт A», разряд 4 UART_RXD1 I Вход «линия приема данных UART1» PWM_B6 O Выход «линия В блока 6 ШИМ» – – – CMP_C2– I Аналоговый вход C– компаратора CMP2 а A5 30 I/O/Z Вход/выход «порт A», разряд 5 дат SPI_FSS0 I Вход «выбор ведомого устройства SPI0» и . PWM_A7 O Выход «линия А блока 7 ШИМ» дп – – – По CMP_C1+ I Аналоговый вход C+ компаратора CMP1 . A6 31 I/O/Z Вход/выход «порт A», разряд 6 бл SPI_CLK0 I/O Вход/выход «синхросигнал передачи SPI0» ду PWM_B7 O Выход «линия В блока 7 ШИМ» № в. – – – Ин CMP_C1– I Аналоговый вход C– компаратора CMP1 A7 32 I/O/Z Вход/выход «порт A», разряд 7 № SPI_RXD0 I Вход «линия приема данных SPI0» в. ни PWM_A8 O Выход «линия А блока 8 ШИМ» . м – – – за В CMP_DACSUP I Питание ЦАП аналоговых компараторов A8 33 I/O/Z Вход/выход «порт A», разряд 8 а MEM_ADDR0 O Выход шины адреса внешней памяти, разряд 0 дат и MII_TXCLK I Вход «синхросигнал передачи» . дп PWM_TZ0 I Вход «сигнал 0 аварии» По A9 34 I/O/Z Вход/выход «порт A», разряд 9 . MEM_ADDR1 O Выход шины адреса внешней памяти, разряд 1 длоп MII_TXD0 O Выход «передаваемый нулевой бит данных» № PWM_TZ1 I Вход «сигнал 1 аварии» в. Ин 10
