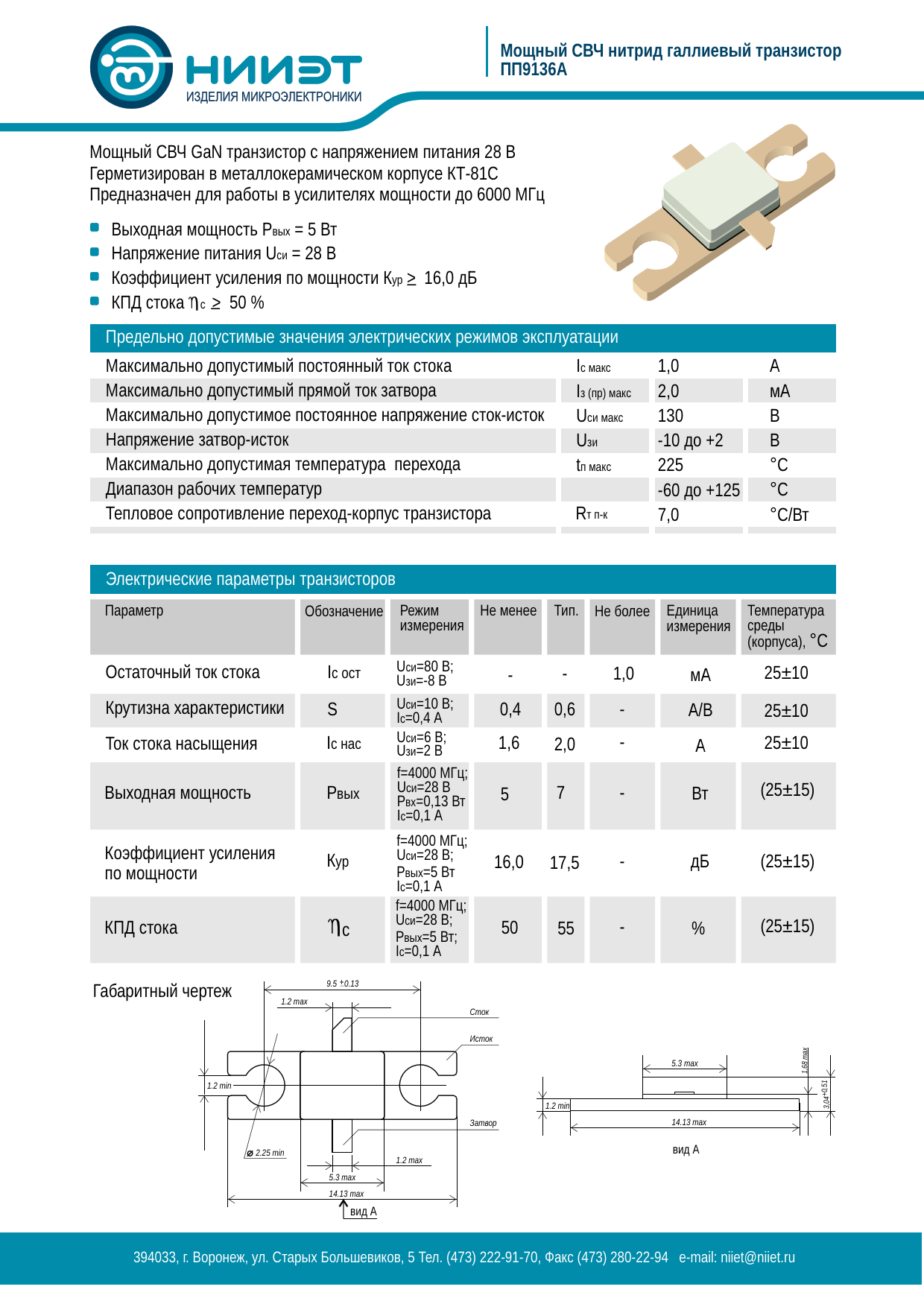

Мощный СВЧ нитрид галлиевый транзистор ПП9136АМощный СВЧ GaN транзистор с напряжением питания 28 В Герметизирован в металлокерамическом корпусе КТ-81С Предназначен для работы в усилителях мощности до 6000 МГц Выходная мощность Рвых = 5 Вт Напряжение питания Uси = 28 В Коэффициент усиления по мощности Кур _ > 16,0 дБ КПД сток а с _ > 50 % Предельно допустимые значения электрических режимов эксплуатации Максимально допустимый постоянный ток стока Iс макс 1,0 А Максимально допустимый прямой ток затвора Iз (пр) макс 2,0 мА Максимально допустимое постоянное напряжение сток-исток Uси макс 130 В Напряжение затвор-исток Uзи -10 до +2 В Максимально допустимая температура перехода tп макс 225 °С Диапазон рабочих температур -60 до +125 °С Тепловое сопротивление переход-корпус транзистора Rт п-к 7,0 °С/Вт Электрические параметры транзисторов Параметр Обозначение Режим Не менее Тип. Не более Единица Температура измерения измерения среды (корпуса), °С Остаточный ток стока Ic ост Uси=80 В; U - - 1,0 мА 25±10 зи=-8 В Крутизна характеристики S Uси=10 В; 0,4 0,6 - А/В 25±10 Ic=0,4 A Ток стока насыщения Uси=6 В; Ic нас 1,6 - 25±10 U 2,0 зи=2 В А f=4000 МГц; Uси=28 В Выходная мощность Рвых 7 - Вт (25±15) Р 5 вх=0,13 Вт Ic=0,1 А f=4000 МГц; Коэффициент усиления Uси=28 В; Кур 16,0 17,5 - дБ (25±15) по мощности Рвых=5 Вт Ic=0,1 А f=4000 МГц; КПД стока Uси=28 В; с 50 55 - % (25±15) Рвых=5 Вт; Ic=0,1 А Габаритный чертеж 9.5 +_0.13 1.2 max Сток Исток 5.3 max 1,68 max 1.2 min +0,51 1.2 min 3,04 Затвор 14.13 max 2.25 min вид А 1.2 max 5.3 max 14.13 max вид А 394033, г. Воронеж, ул. Старых Большевиков, 5 Тел. (473) 222-91-70, Факс (473) 280-22-94 e-mail:
[email protected] Document Outline 1: ПП9136А
