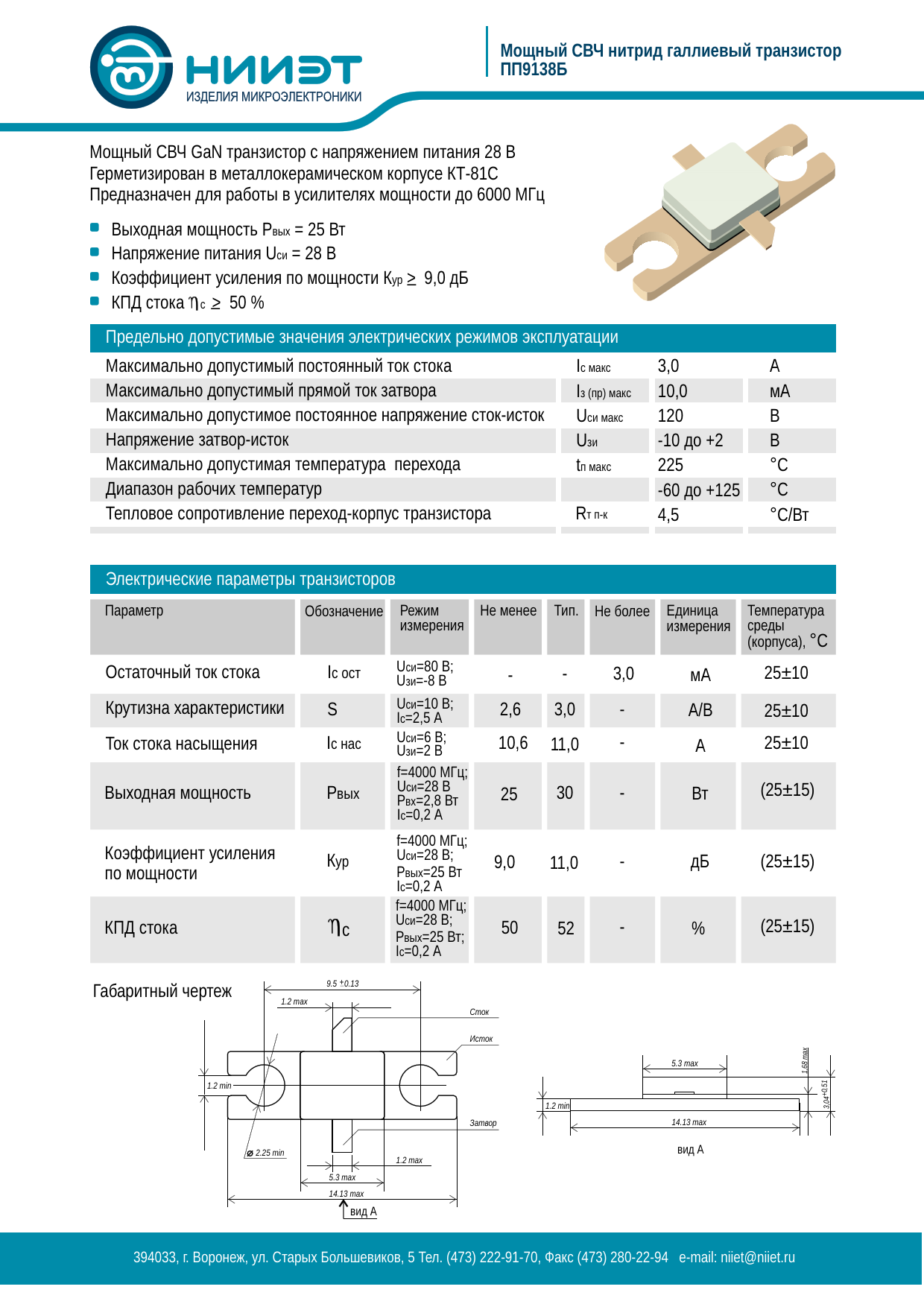

Мощный СВЧ нитрид галлиевый транзистор ПП9138БМощный СВЧ GaN транзистор с напряжением питания 28 В Герметизирован в металлокерамическом корпусе КТ-81С Предназначен для работы в усилителях мощности до 6000 МГц Выходная мощность Рвых = 25 Вт Напряжение питания Uси = 28 В Коэффициент усиления по мощности Кур _ > 9,0 дБ КПД сток а с _ > 50 % Предельно допустимые значения электрических режимов эксплуатации Максимально допустимый постоянный ток стока Iс макс 3,0 А Максимально допустимый прямой ток затвора Iз (пр) макс 10,0 мА Максимально допустимое постоянное напряжение сток-исток Uси макс 120 В Напряжение затвор-исток Uзи -10 до +2 В Максимально допустимая температура перехода tп макс 225 °С Диапазон рабочих температур -60 до +125 °С Тепловое сопротивление переход-корпус транзистора Rт п-к 4,5 °С/Вт Электрические параметры транзисторов Параметр Обозначение Режим Не менее Тип. Не более Единица Температура измерения измерения среды (корпуса), °С Остаточный ток стока Ic ост Uси=80 В; U - - 3,0 мА 25±10 зи=-8 В Крутизна характеристики S Uси=10 В; 2,6 3,0 - А/В 25±10 Ic=2,5 A Ток стока насыщения Uси=6 В; Ic нас 10,6 - 25±10 U 11,0 зи=2 В А f=4000 МГц; Uси=28 В Выходная мощность Рвых 30 (25±15) Р 25 - Вт вх=2,8 Вт Ic=0,2 А f=4000 МГц; Коэффициент усиления Uси=28 В; Кур 9,0 11,0 - дБ (25±15) по мощности Рвых=25 Вт Ic=0,2 А f=4000 МГц; КПД стока Uси=28 В; с 50 52 - % (25±15) Рвых=25 Вт; Ic=0,2 А Габаритный чертеж 9.5 +_0.13 1.2 max Сток Исток 5.3 max 1,68 max 1.2 min +0,51 1.2 min 3,04 Затвор 14.13 max 2.25 min вид А 1.2 max 5.3 max 14.13 max вид А 394033, г. Воронеж, ул. Старых Большевиков, 5 Тел. (473) 222-91-70, Факс (473) 280-22-94 e-mail:
