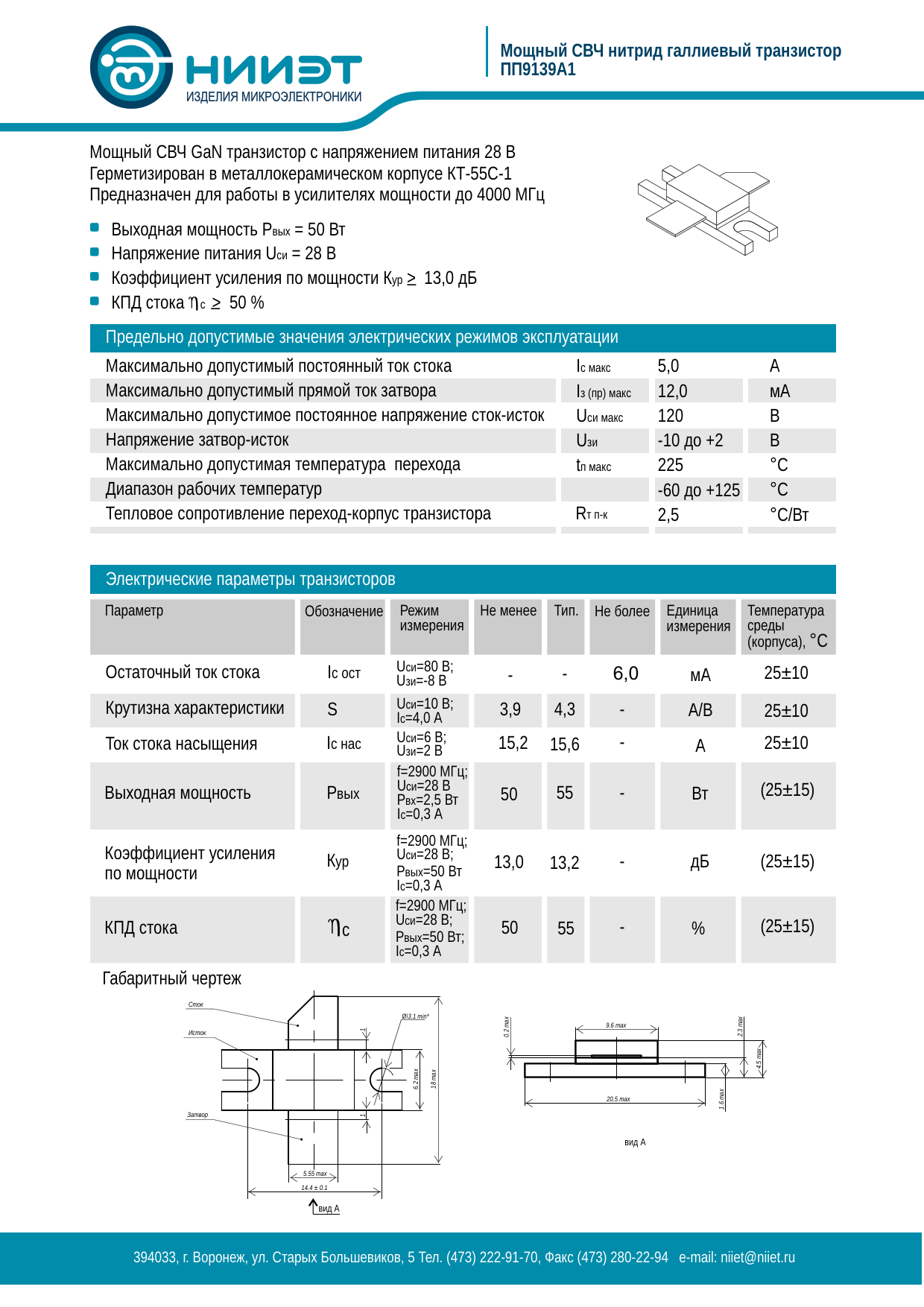

Мощный СВЧ нитрид галлиевый транзистор ПП9139А1Мощный СВЧ GaN транзистор с напряжением питания 28 В Герметизирован в металлокерамическом корпусе КТ-55С-1 Предназначен для работы в усилителях мощности до 4000 МГц Выходная мощность Рвых = 50 Вт Напряжение питания Uси = 28 В Коэффициент усиления по мощности Кур _ > 13,0 дБ КПД сток а с _ > 50 % Предельно допустимые значения электрических режимов эксплуатации Максимально допустимый постоянный ток стока Iс макс 5,0 А Максимально допустимый прямой ток затвора Iз (пр) макс 12,0 мА Максимально допустимое постоянное напряжение сток-исток Uси макс 120 В Напряжение затвор-исток Uзи -10 до +2 В Максимально допустимая температура перехода tп макс 225 °С Диапазон рабочих температур -60 до +125 °С Тепловое сопротивление переход-корпус транзистора Rт п-к 2,5 °С/Вт Электрические параметры транзисторов Параметр Обозначение Режим Не менее Тип. Не более Единица Температура измерения измерения среды (корпуса), °С Остаточный ток стока Ic ост Uси=80 В; U - - 6,0 мА 25±10 зи=-8 В Крутизна характеристики S Uси=10 В; 3,9 4,3 - А/В 25±10 Ic=4,0 A Ток стока насыщения Uси=6 В; Ic нас 15,2 - 25±10 U 15,6 зи=2 В А f=2900 МГц; Uси=28 В Выходная мощность Рвых (25±15) Р 50 55 - Вт вх=2,5 Вт Ic=0,3 А f=2900 МГц; Коэффициент усиления Uси=28 В; Кур 13,0 13,2 - дБ (25±15) Рвых=50 Вт по мощности Ic=0,3 А f=2900 МГц; КПД стока Uси=28 В; с 50 55 - % (25±15) Рвых=50 Вт; Ic=0,3 А Габаритный чертеж Сток Ø\3.1 min* max 9.6 max max 1 Исток 0.2 2.3 max 4.5 max max 6.2 18 max 20.5 max 1.6 Затвор 1 вид А 5.55 max 14.4 ± 0.1 вид А 394033, г. Воронеж, ул. Старых Большевиков, 5 Тел. (473) 222-91-70, Факс (473) 280-22-94 e-mail:
