Datasheet 1508МТ015, К1508МТ015, К1508МТ015К, 1508МТ01Н4, К1508МТ01Н4 (Миландр) - 2

Спецификация 1508МТ015, К1508МТ015, К1508МТ015К, 1508МТ01Н4, К1508МТ01Н4 1 Структурная блок-схема микросхемы MUXOUT RREF Х
Тракт опорной DBR
BR R< R 11 < : 11 0 : > 0 U Источник Таймер быстрого М MUXOU O T< T 2:0>
частоты
опорного тока захвата частоты SW Делитель М Детектор UХ опорной частоты захвата LD REFIN X2 (12 бит) Фазовый Зарядно- детектор разрядный блок CP CBIASFILT CVCOTEMP MUTE Блок CBGVCO CE формирования TUNE общего сброса nRESET MUXLVDS
Выходной тракт ИМС
OUTLVDSP CLK Система МUХ автоматической DATAI
ГУН
SPI интерфейс Делители частоты OUTLVDSN установки программирования 1/2/4/8/16/32/64/128 LE необходимого
3...6 ГГц
MUXCMOS диапазона ГУН DATAO Делители частоты МUХ 1/2/4/8/16/32/64/128 OUTCMOS Петлевой делитель частоты МUХ OUT1P (17 бит) Сигма OUT1N -дельта модулятор 3-го порядка
+
OUT2P FRAC1<23:0> MOD1=2^24 FR F A R C A 2 C2<13:0> MO M D O 2 D2 <13:0> INT < < 16 16 : : 0 0 > > OUT2N VCC VCCA1 VCCA2 VCCA3 VCCA4 VCCA5 GND GNDA GNDA1 GNDA2

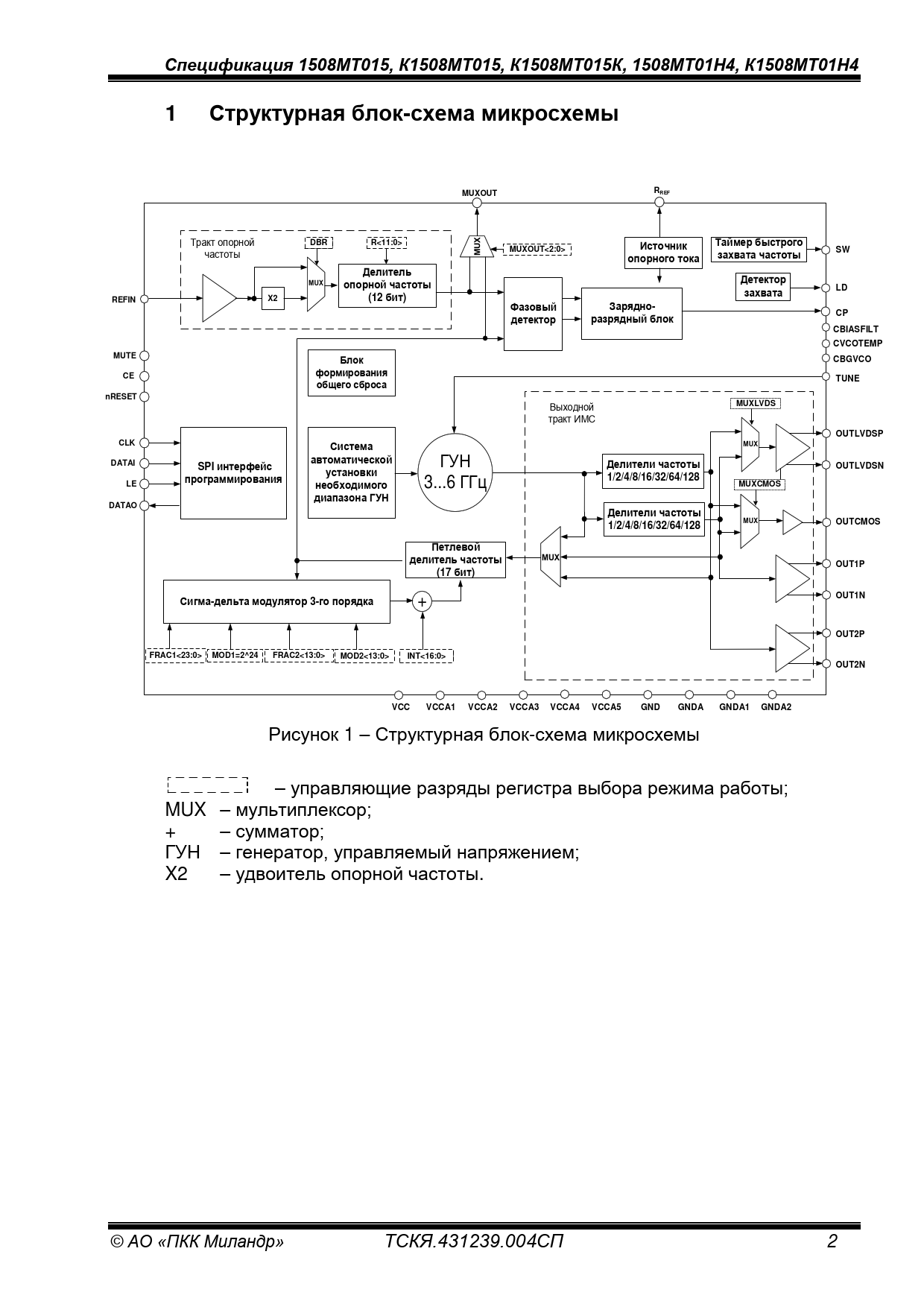

Рисунок 1 – Структурная блок-схема микросхемы – управляющие разряды регистра выбора режима работы; MUX – мультиплексор; + – сумматор; ГУН – генератор, управляемый напряжением; X2 – удвоитель опорной частоты. © АО «ПКК Миландр» ТСКЯ.431239.004CП 2 Document Outline 1 Структурная блок-схема микросхемы 2 Условное графическое обозначение 3 Описание выводов 4 Указания по применению и эксплуатации 5 Описание функционирования микросхемы 5.1 Общее описание микросхемы 5.2 Тракт опорной частоты 5.3 Петлевой делитель частоты 5.4 Фазовый детектор и зарядно-разрядный блок 5.4.1 Ток смещения ЗРБ 5.5 Генератор, управляемый напряжением 5.6 Система автоматической установки диапазона ГУН 5.7 Работа в режиме с отключенной автокалибровкой и непосредственной установкой рабочего диапазона ГУН 5.8 Выходные делители частоты, выходы RF, CMOS, LVDS 5.9 Детектор захвата частоты 5.10 Универсальный выход MUXOUT 5.11 Функция быстрого захвата частоты (Fast Lock) 5.12 Функция предотвращения «проскальзывания» циклов (CSR – Cycle Slip Reduction) 5.13 Отключение буферов выходного сигнала 5.14 Фазовый шум и паразитные составляющие спектра выходного сигнала в дробных режимах работы 5.15 Функция управления фазой выходного сигнала 5.16 Ток потребления в различных режимах работы 5.17 Процедура включения и начальное состояние микросхемы 5.18 Описание протокола интерфейса программирования 5.18.1 Запись регистров управления 5.18.2 Чтение внутренних регистров состояния 5.19 Карта регистров SPI-интерфейса 6 Типовая схема включения микросхемы 7 Предельно-допустимые характеристики микросхемы 8 Электрические параметры микросхемы 9 Справочные данные 10 Основные зависимости 11 Габаритный чертеж микросхемы 12 Информация для заказа 13 Лист регистрации изменений
