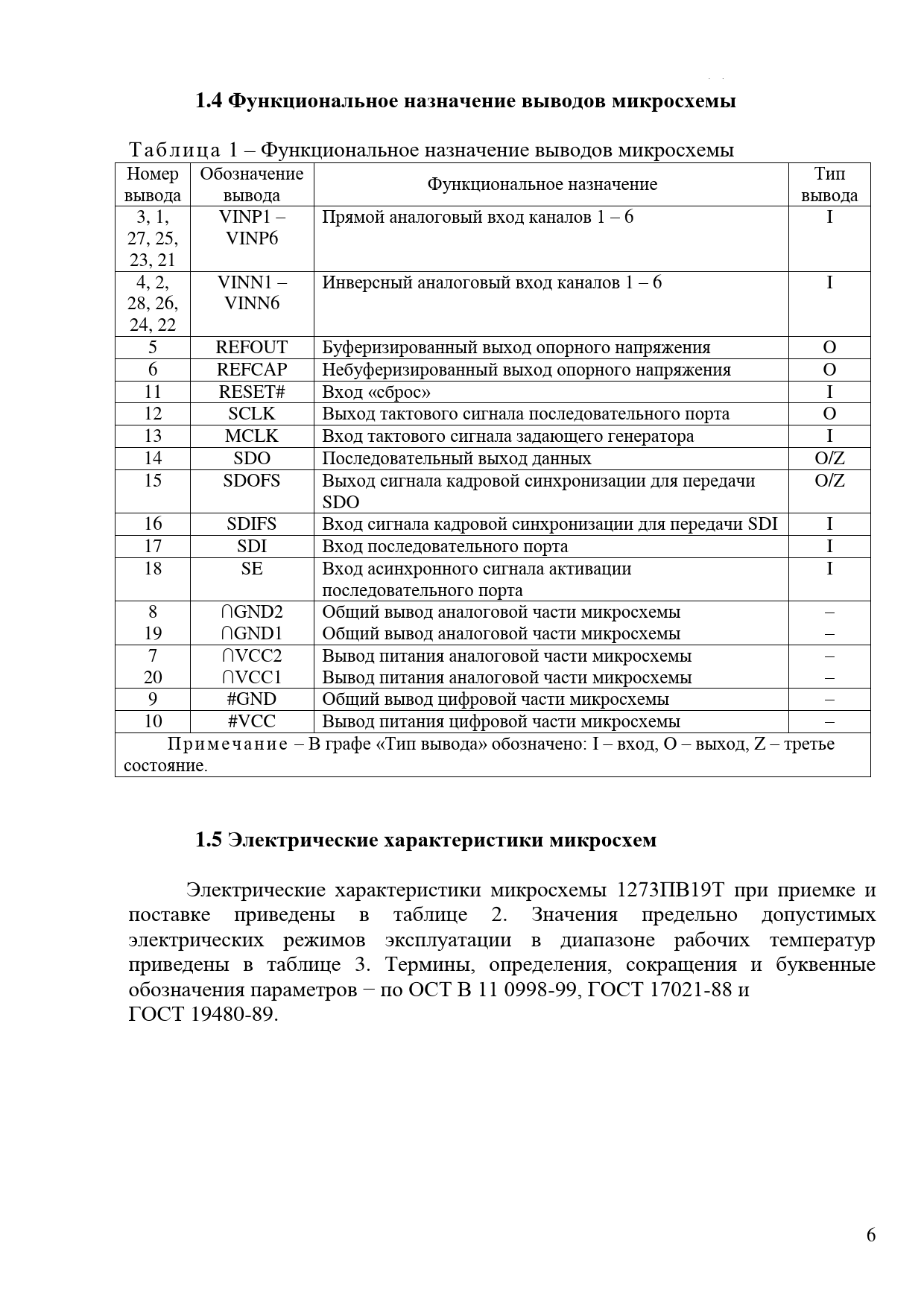

КФДЛ.431328.019ТО 1.4Функциональное назначение выводов микросхемы Таб лица 1 – Функциональное назначение выводов микросхемы Номер Обозначение Тип Функциональное назначение вывода вывода вывода 3, 1, VINP1 – Прямой аналоговый вход каналов 1 – 6 I 27, 25, VINP6 23, 21 4, 2, VINN1 – Инверсный аналоговый вход каналов 1 – 6 I 28, 26, VINN6 24, 22 5 REFOUT Буферизированный выход опорного напряжения O 6 REFCAP Небуферизированный выход опорного напряжения O 11 RESET# Вход «сброс» I 12 SCLK Выход тактового сигнала последовательного порта O 13 MCLK Вход тактового сигнала задающего генератора I 14 SDO Последовательный выход данных O/Z 15 SDOFS Выход сигнала кадровой синхронизации для передачи O/Z SDO 16 SDIFS Вход сигнала кадровой синхронизации для передачи SDI I 17 SDI Вход последовательного порта I 18 SE Вход асинхронного сигнала активации I дата последовательного порта и 8 ∩GND2 Общий вывод аналоговой части микросхемы – 19 ∩GND1 Общий вывод аналоговой части микросхемы – 7 ∩VCC2 Вывод питания аналоговой части микросхемы – 20 ∩VCC1 Вывод питания аналоговой части микросхемы – . Подп. 9 #GND Общий вывод цифровой части микросхемы – 10 #VCC Вывод питания цифровой части микросхемы – П р и м е ч а н и е – В графе «Тип вывода» обозначено: I – вход, O – выход, Z – третье состояние. нв. № дубл И 1.5 Электрические характеристики микросхем в. № . ин Электрические характеристики микросхемы 1273ПВ19Т при приемке и м поставке приведены в таблице 2. Значения предельно допустимых электрических режимов эксплуатации в диапазоне рабочих температур приведены в таблице 3. Термины, определения, сокращения и буквенные дата Вза обозначения параметров − по ОСТ В 11 0998-99, ГОСТ 17021-88 и ГОСТ 19480-89. Подп. и одл. Инв.№ п 6
