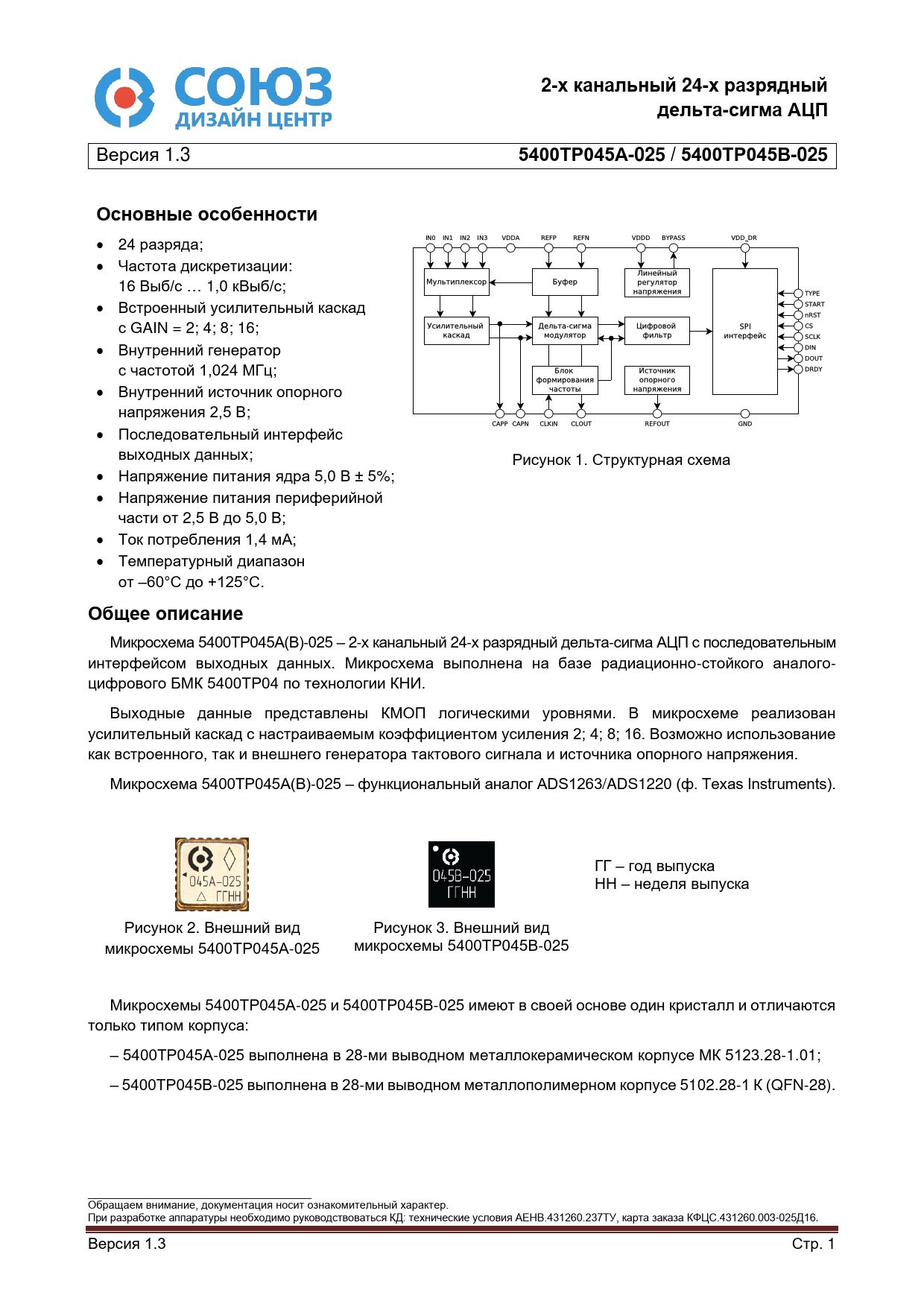

2-х канальный 24-х разрядныйдельта-сигма АЦП Версия 1.3 5400ТР045А-025 / 5400ТР045В-025Основные особенности • 24 разряда; • Частота дискретизации: 16 Выб/с … 1,0 кВыб/с; • Встроенный усилительный каскад с GAIN = 2; 4; 8; 16; • Внутренний генератор с частотой 1,024 МГц; • Внутренний источник опорного напряжения 2,5 В; • Последовательный интерфейс выходных данных; Рисунок 1. Структурная схема • Напряжение питания ядра 5,0 В ± 5%; • Напряжение питания периферийной части от 2,5 В до 5,0 В; • Ток потребления 1,4 мА; • Температурный диапазон от –60°С до +125°С. Общее описание Микросхема 5400ТР045А(В)-025 – 2-х канальный 24-х разрядный дельта-сигма АЦП с последовательным интерфейсом выходных данных. Микросхема выполнена на базе радиационно-стойкого аналого- цифрового БМК 5400ТР04 по технологии КНИ. Выходные данные представлены КМОП логическими уровнями. В микросхеме реализован усилительный каскад с настраиваемым коэффициентом усиления 2; 4; 8; 16. Возможно использование как встроенного, так и внешнего генератора тактового сигнала и источника опорного напряжения. Микросхема 5400ТР045А(В)-025 – функциональный аналог ADS1263/ADS1220 (ф. Texas Instruments). ГГ – год выпуска НН – неделя выпуска Рисунок 2. Внешний вид Рисунок 3. Внешний вид микросхемы 5400ТР045А-025 микросхемы 5400ТР045В-025 Микросхемы 5400ТР045А-025 и 5400ТР045В-025 имеют в своей основе один кристалл и отличаются только типом корпуса: – 5400ТР045А-025 выполнена в 28-ми выводном металлокерамическом корпусе МК 5123.28-1.01; – 5400ТР045В-025 выполнена в 28-ми выводном металлополимерном корпусе 5102.28-1 К (QFN-28). _____________________________________ Обращаем внимание, документация носит ознакомительный характер. При разработке аппаратуры необходимо руководствоваться КД: технические условия АЕНВ.431260.237ТУ, карта заказа КФЦС.431260.003-025Д16. Версия 1.3 Стр. 1
