Datasheet 5400ТР045А-025, 5400ТР045В-025 (Дизайн Центр Союз) - 6

5400ТР045А-025 / 5400ТР045В-025 2-х канальный 24-х разрядный дельта-сигма АЦП Временные диаграммы

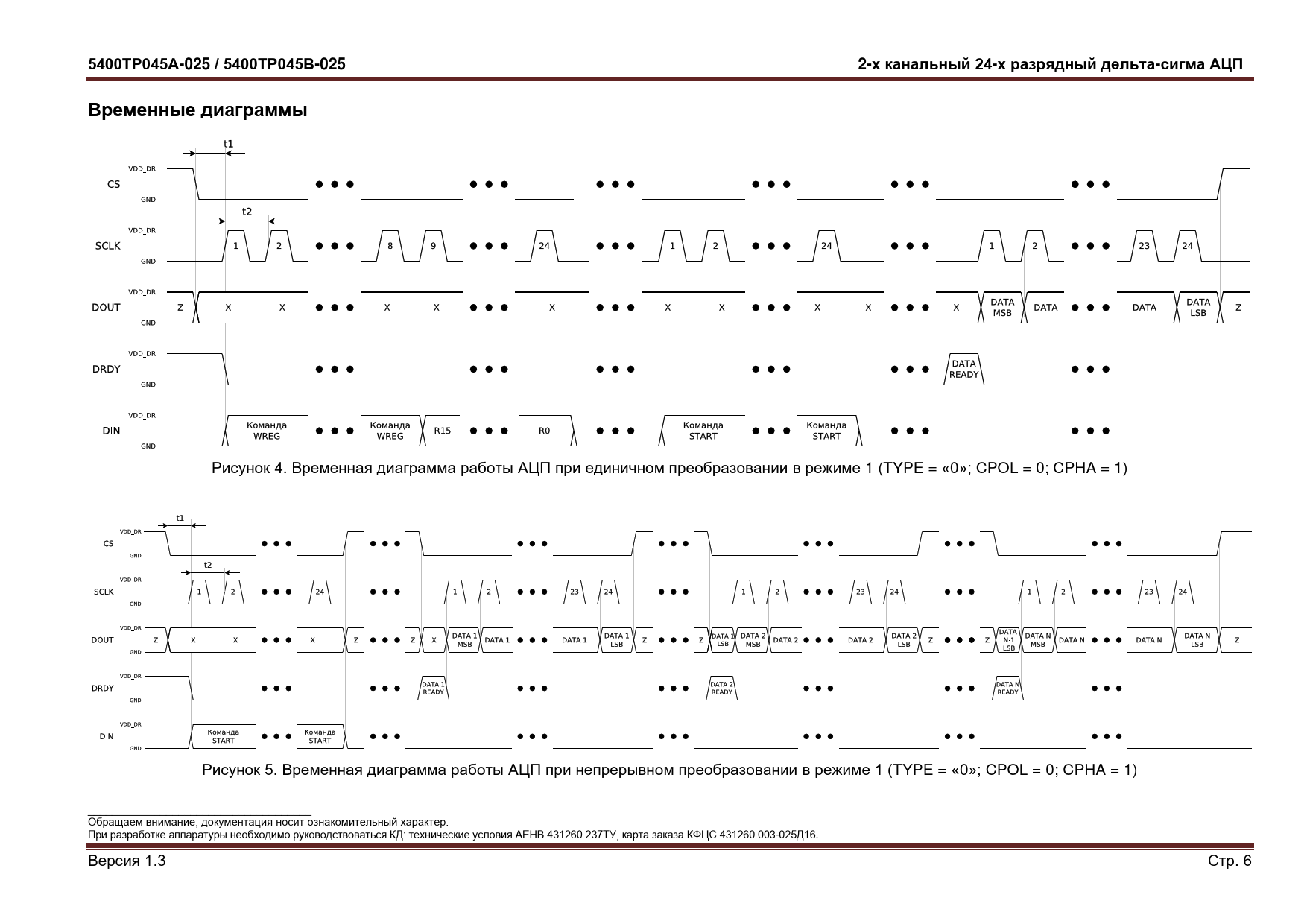

Рисунок 4. Временная диаграмма работы АЦП при единичном преобразовании в режиме 1 (TYPE = «0»; CPOL = 0; CPHA = 1) Рисунок 5. Временная диаграмма работы АЦП при непрерывном преобразовании в режиме 1 (TYPE = «0»; CPOL = 0; CPHA = 1)
