БСИТ-транзисторы
КП953А,Б,В,Г,Д
Транзистор
n-типа со статической индукцией
(БСИТ)
АДБК 432140.347 ТУ
Транзисторы
кремниевые ключевые
эпитаксиально-планарные с
ветикальным каналом n-типа со
статической индукцией
предназначены для применения в
схемах высокочастотных источников
питания и других быстродействующих
ключевых схемах радиоэлектронной
аппаратуры.
 |
КТ-43-2 1-затвор |
 |
Электрические параметры
транзисторов при приемке и
поставке
| Наименование
параметра (режим измерения) единица измерения |
Букв. обозн. |
Норма | Тем- пер. Со |
||||||||||
| КП953А | КП953Б | КП953В | КП953Г | КП953Д | |||||||||
| не менее | не более | не менее | не более | не менее | не более | не менее | не более | не менее | не более | ||||
| Ток утечки сток-исток, мА | Rзи=100 Ом; Uси=800В | Iси.ут. | 0.5 | 0.5 | 25 | ||||||||
| Rзи=100 Ом; Uси=600В | 0.5 | 0.5 | 0.5 | 25 | |||||||||
| Rзи=100 Ом; Uси=800В | 1.0 | 1.0 | 85 | ||||||||||
| Rзи=100 Ом; Uси=600В | 1.0 | 1.0 | 1.0 | 85 | |||||||||
| Ток утечки затвора (Uзи= -4В), мА | Iз.ут. | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 25 | ||||||
| 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 85 | ||||||||
| Напряжение при оборванном затворе сток-исток (Iс=1мА), В | Uси.0 | 450 | 300 | 450 | 300 | 450 | 25 | ||||||
| 430 | 280 | 430 | 280 | 430 | 85 | ||||||||
| Сопротивление сток-исток в открытом состоянии, Ом | Ic=7.5A; Iз=1.5А | Rси.отк | 0.06 | 0.06 | 0.06 | 0.06 | 25 | ||||||
| 0.10 | 0.10 | 0.10 | 0.10 | -45 | |||||||||
| Ic=7.0A; Iз=1.0А | 0.05 | 25 | |||||||||||
| 0.07 | -45 | ||||||||||||
Электрические параметры транзисторов, изменяющиеся в течение наработки и срока сохраняемости
| Наименование
параметра (режим измерения) единица измерения |
Букв. обозн. |
Норма | Тем- пер. Со |
||||||||||
| КП953А | КП953Б | КП953В | КП953Г | КП953Д | |||||||||
| не менее | не более | не менее | не более | не менее | не более | не менее | не более | не менее | не более | ||||
| Ток утечки сток-исток, мА | Rзи=100 Ом; Uси=800В | Iси.ут. | 1.0 | 1.0 | 25 | ||||||||
| Rзи=100 Ом; Uси=600В | 1.0 | 1.0 | 1.0 | 25 | |||||||||
| Ток утечки затвора (Uзи= -4В), мА | Iз.ут. | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 25 | ||||||
Предельно-допустимые
значения
электрических режимов
эксплуатации.
| Наименование
параметра (режим измерения) единица измерения |
Букв. обозн. |
Норма | Приме- чание |
|||||
| КП953А | КП953Б | КП953В | КП953Г | КП953Д | ||||
| Максимально-допустимое напряжение сток-исток, (Rзи=100 Ом), В | Uси.мах | 800 | 800 | 700 | 600 | 800 | 1,2 | |
| Максимально-допустимое напряжение затвор-исток, В | Uзи.мах | 7 | 7 | 7 | 7 | 7 | 1,2 | |
| Максимально-допустимый постоянный ток затвора, А | Iз.мах | 3 | 3 | 3 | 3 | 3 | 1 | |
| Максимально-допустимый постоянный ток стока, А | Iс.мах | 15 | 15 | 15 | 15 | 15 | 1 | |
| Максимально-допустимый импульсный ток затвора, А | Iз(и).мах | 5 | 5 | 5 | 5 | 5 | 1,3 | |
| Максимально-допустимый импульсный ток стока, А | Iс(и).мах | 20 | 20 | 20 | 20 | 20 | 1,3 | |
| Максимально-допустимая рассеиваемая мощность с теплоотводом, Вт | Рмах | 50 | 50 | 50 | 50 | 50 | 4,5,6 | |
| Максимально-допустимая температура p-n перехода, Со | Тп.мах | 150 | 150 | 150 | 150 | 150 | ||

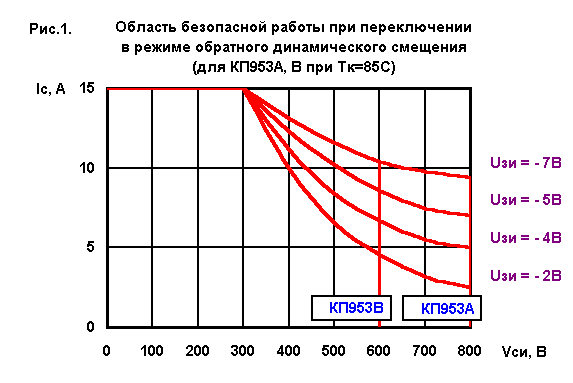

ПРИМЕЧАНИЯ:
Значения основных параметров.
| Наименование
параметра (режим измерения) единица измерения |
Букв. обозн. |
Значения параметра | |||
| мини- мальное |
типовое | макси- мальное |
|||
| Ток утечки сток-исток, мА | Ucи=800В; Rзи=100 Ом (КП953А,Б) | Iси.ут. | 0.005 | 0.01 | 0.5 |
| Ucи=600В; Rзи=100 Ом (КП953В,Г,Д) | |||||
| Ток утечки затвора (Uзи= -4В), мА | Iз.ут. | 0.002 | 0.005 | 0.5 | |
| Напряжение сток-исток при оборванном затворе, В | КП953А | Uси.0 | 450 | ||
| КП953Б | 300 | ||||
| КП953В | 450 | ||||
| КП953Г | 300 | ||||
| КП953Д | 450 | ||||
| Сопротивление сток-исток в открытом состоянии, Ом | Rcи.отк | 0.02 | 0.04 | 0.06 | |
| Время спада (Ucи=250В; Iз=+-1.5А; Ic=7.5А), мкс | tсп | 0.08 | 0.12 | 0.20 | |
| Время рассасывания (Ucи=250В; Iз=+-1.5А; Ic=7.5А), мкс | tрас | 1.20 | 1.50 | 2.20 | |
| Время включения (Ucи=250В; Iз=+-1.5А; Ic=7.5А), мкс | tвкл | 0.07 | 0.12 | 0.16 | |
| Граничная частота (Uси=250В, fизм=10МГц), МГц | fгр. | 50 | 60 | 70 | |

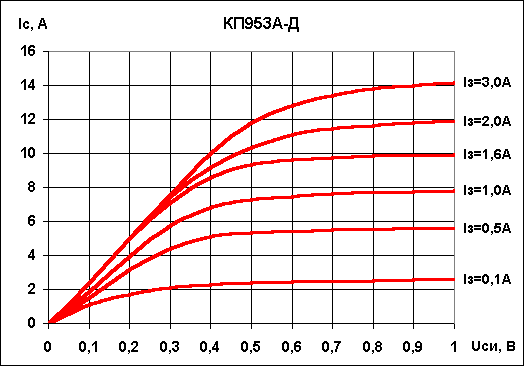

Типовые выходные характеристики
транзисторов КП953А-Д.

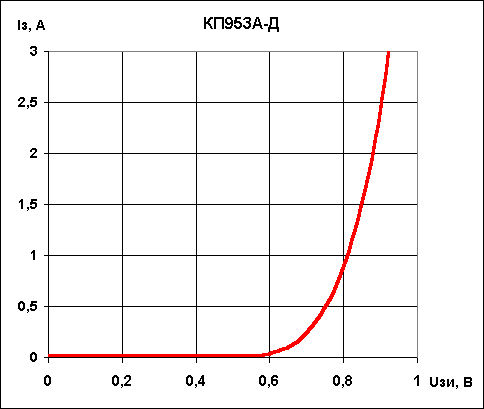

Типовая зависимость тока затвора
от
напряжения затвор-исток
транзисторов КП953А-Д.

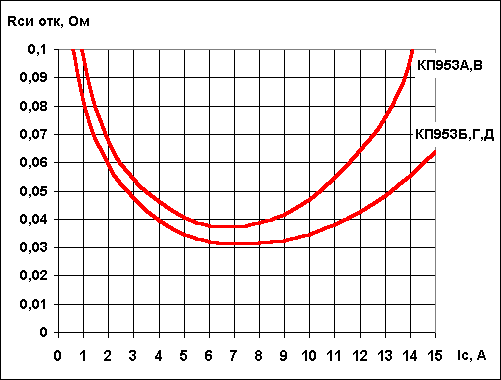

Типовая зависимость сопротивления
сток-исток
в открытом состоянии от тока стока
транзисторов КП953А-Д.
Ткорп.=(25+-10)оС, Ic/Iз=5.

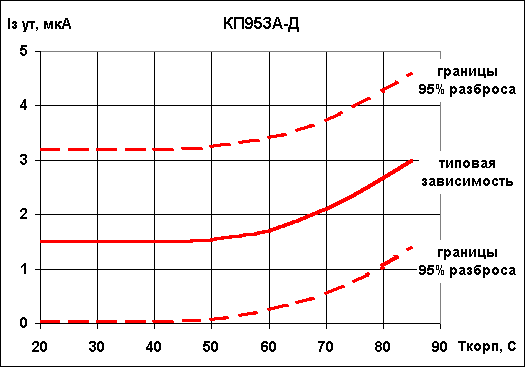

Типовая зависимость тока утечки
затвора
от температуры корпуса
транзисторов КП953А-Д.

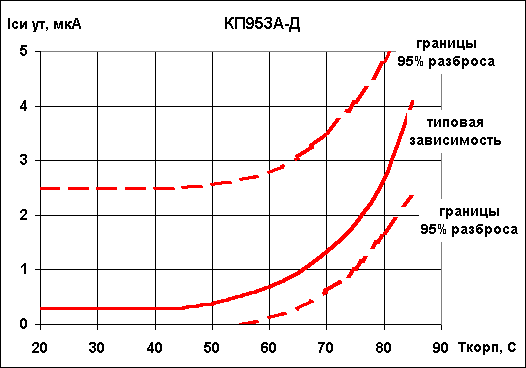

Типовая зависимость тока утечки
сток-исток
от температуры корпуса
транзисторов КП953А-Д.
