КП959А,Б,В

Транзистор n-типа со статической индукцией (БСИТ)
АДБК 432150.377 ТУ
Транзисторы кремниевые ключевые эпитаксиально-планарные с ветикальным каналом n-типа со статической индукцией предназначены для применения в схемах высокочастотных источников питания и других быстродействующих ключевых схемах радиоэлектронной аппаратуры.

ТО-126 Цоколевка корпуса

КТ-27-2
(ТО-126)

1-исток
2-сток
3-затвор

   Графическое изображение БСИТ


Электрические параметры

Наименование параметра
(режим измерения)
единица измерения		 Букв.
обозн.		 Норма Тем-
пер.
Со
КП959А КП959Б КП959В
не менее не более не менее не более не менее не более
Статический коэффициент передачи тока Uси=20В h21 40   40   40   25
35   35   35   85
30   30   30   -45
Ток утечки сток-исток, мкА Rзи=1000 Ом; Uси=300В Iси.ут.   10         25
Rзи=1000 Ом; Uси=250В       10     25
Rзи=1000 Ом; Uси=200В           10 25
Rзи=1000 Ом; Uси=300В   13         85
Rзи=1000 Ом; Uси=250В       13     85
Rзи=1000 Ом; Uси=200В           113 85
Ток утечки затвора (Uзи= -4В), мкА Iз.ут.   20   20   20 25
  40   40   40 85


Предельно-допустимые значения
электрических режимов эксплуатации.

Наименование параметра
(режим измерения)
единица измерения		 Букв.
обозн.		 Норма Приме-
чание
КП959А КП959Б КП959В
Максимально-допустимое напряжение сток-исток, (Rзи=1000 Ом), В Uси.мах 300 250 200 1,2
Максимально-допустимое напряжение затвор-исток, В Uзи.мах 5 5 5 1,2
Максимально-допустимый постоянный ток затвора, мА Iз.мах 50 50 50 1
Максимально-допустимый постоянный ток стока, мА Iс.мах 200 200 200 1
Максимально-допустимый импульсный ток затвора, мА Iз(и).мах 200 200 200 1,3
Максимально-допустимый импульсный ток стока, мА Iс(и).мах 500 500 500 1,3
Максимально-допустимая рассеиваемая мощность с теплоотводом, Вт Рмах 7 7 7 4,5,6
Максимально-допустимая температура p-n перехода, Со Тп.мах 150 150 150

ПРИМЕЧАНИЯ:

  1. В диапазоне температур от -45С до +85С.
  2. При tимп. =< 0.5 мкс.
  3. При длительности импульса не более 10 мкс и скважности Q >= 2.
  4. В диапазоне температур Тк от +25С до +85С мощность снижается линейно.
  5. Максимально допустимая мощность рассчитывается по формуле: Р=7х(1-(Тк-25)/125) Вт, где Тк- температура корпуса транзистора.
  6. В диапазоне температур Тк от -45С до +25С.

Значения основных параметров.

Наименование параметра
(режим измерения)
единица измерения		 Букв.
обозн.		 Значения параметра
мини-
мальное		 типовое макси-
мальное
Статический коэффициент передачи тока, Uси=10В КП959А h21 40 60 120
КП959Б 40 60 120
КП959В 40 60 120
Граничное напряжение сток-исток, В КП959А Uси.0 220
КП959Б 200
КП959В 120
Ток утечки сток-исток, мА Ucи=250В; Rзи=1000 Ом (КП959А) Iси.ут.   0,01
Ucи=200В; Rзи=1000 Ом (КП959Б)   0,01
Ucи=120В; Rзи=1000 Ом (КП959В)   0,01
Ток утечки затвора (Uзи= -4В), мА Iз.ут.   0,02
Граничная частота (Uси=30В, Ic=10мА), МГц fгр. 200
Емкость p-n перехода затвор-исток (Uси=30В, Ic=10мА), пФ     2

КП959- отличная замена КТ940, при этом с двое большей граничной частотой и вчетверо меньшей емкостью коллектора.
КП959- КП960 - комплементарная пара.

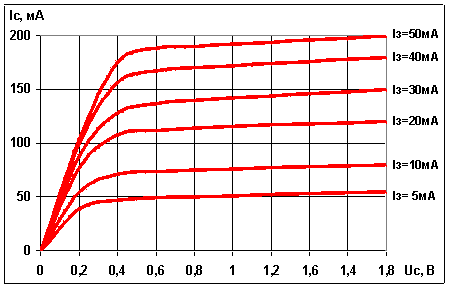

Типовые выходные характеристики транзисторов КП959А, Б, В
(при Uси=< 1,8 В).

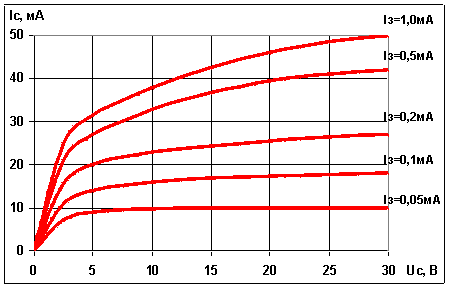

Типовые выходные характеристики транзисторов КП959А, Б, В



Типовые выходные характеристики транзисторов КП959А, Б, В.

Типовые выходные характеристики транзисторов КП959А, Б, В
