Макетная плата на ATmega128

Оценить эту запись

Макетная плата на ATmega128

Запись от Vadzz размещена 28.11.2010 в 23:31
Обновил(-а) Vadzz 28.11.2010 в 23:37

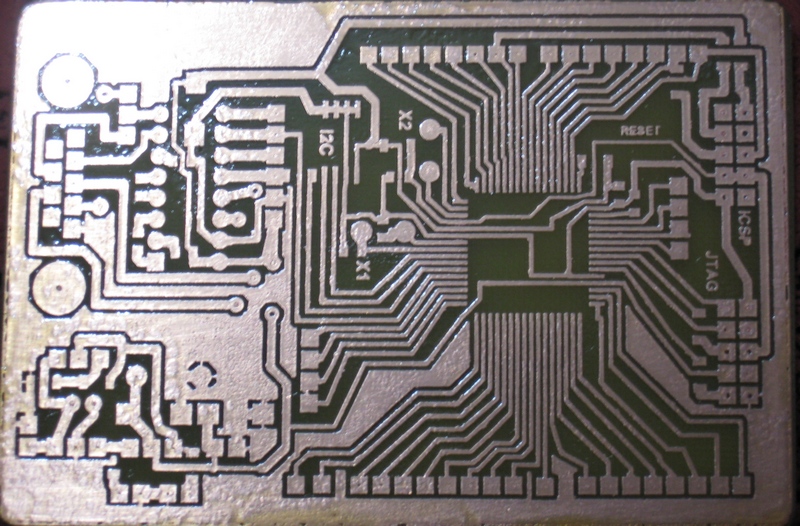

Решил сообразить для экспериментов и оценки возможностей своего рода макетную плату на микроконтроллере Atmel ATmega128.

В итоге макетная плата содержит:мк, кварц 16 Мгц, кварц 32 кГц, EEPROM 24LC65, порт и драйвер (MAX232) RS232, регуляторы напряжения 5 В и 3.3 В, светодиод индикации питания, коннектор для внутрисхемного программирования, коннектор интерфейса JTAG.
Напряжение питания (5 В или 3.3 В) выбирается с помощью джампера (возможно это немного не правильно).

Линии портов ввода/вывода вывел на коннекторы по периметру платы.
После проверки монтажа проверил интерфейс внутрисхемного программирования, работу драйвера (или преобразователя логических уровней) интерфейса RS232, а также в установках Fuse-битов был снят режим совместимости с мк ATmega103 и настройка на работу от внешнего кварца.

Платку делал по ЛУТ, получилось очень даже не плохо.

По просьбам выкладываю архив с принципиальной схемой и печатной платой (Proteus 7.2, файл во вложении ATmega128_devboard). Если будут вопросы или неясности прошу обращаться в форум. Также на форуме выслушаю предложения по доработке, советы...

Далее меня потянуло на сборку отладчика-программатора JTAG (клон JTAG ICE). В сети много информации по этому проекту (включая схемы, прошивки), так что лучше сначала ознакомиться с ней.
JTAG собран на микроконтроллере ATmega16L. Сразу же после монтажа и проверки - тест на работоспособность - все ОК (я был рад ).

Однако, изначально интерфейс подключения к компьютеру у данного устройства (JTAG) RS232 (COM-порт) и в связи с их отсутствием на современных ПК и ноутбуках был немного доработан.

Доработка заключалась в установке преобразователя USB-RS232 на микросхеме PL2303. Конечно же самым лучшим вариантом было бы использование FT232 с микросхемой EEPROM, куда можно было бы записать пользовательские установки и параметры, и тогда бы устройство "красиво" определялось бы в системе. Но это в будущем...

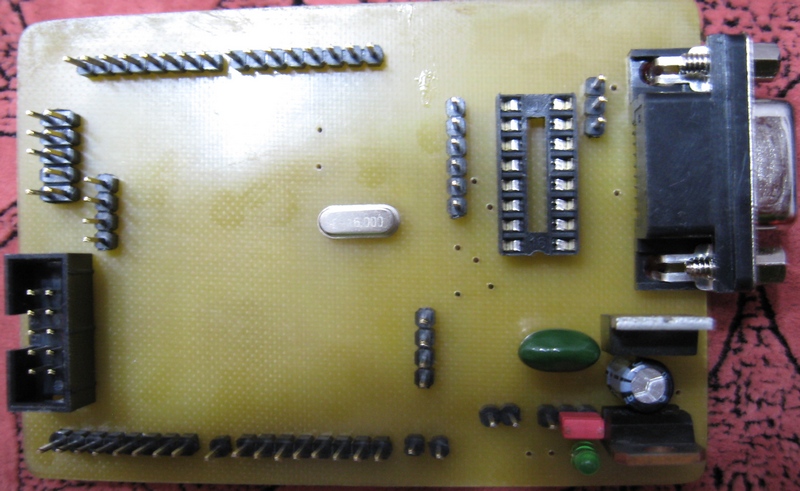

Фотографии собранной платы JTAG, в т.ч. с установленным преобразователем USB-RS232.

Также выкладываю архив со схемой и печатной платой.
