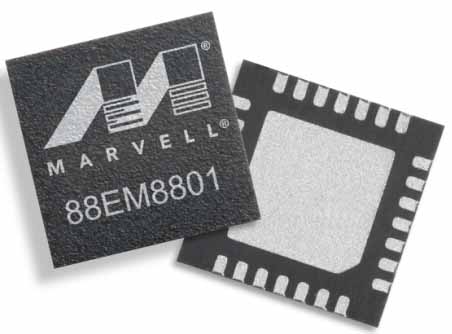

Микросхема 88EM8801 – первая в семействе 8800 двухканальных интеллектуальных драйверов светодиодов фирмы Marvell. Микросхема основана на повышающем DC/DC преобразователе и содержит два канала ШИМ для управления яркостью свечения светодиодов. Уникальная система цифрового управления настройками токов позволяет, используя дешевые светодиоды, без специального отбора, получать равномерную светоотдачу и постоянную цветовую температуру от момента производства до конца срока службы осветительного прибора.
Микросхема содержит схему ШИМ контроллера для управления интенсивностью свечения и дополнительные цифровые узлы, позволяющие довести глубину регулировки яркости до 0.1% от максимального уровня при 10-разрядном разрешении ШИМ.
Основные характеристики прибора:
- КПД – 95%
- Входное напряжение – до 40 В
- Входная мощность – до 15 Вт
- Частота коммутации – 200…800 кГц
Благодаря наличию независимых каналов управления двумя цепочками светодиодов, появляется возможность плавного смешивания двух цветов для получения более мягких оттенков и улучшения индекса цветопередачи. Например, красный цвет можно смешивать с холодным белым или голубовато-зеленым цветом. Среди остальных характеристик прибора нужно выделить наличие функции мягкого запуска, блокировку при превышении входного напряжения, защиту от перегрузки и перегрева, наличие интерфейса I2C для однократного программирования памяти калибровочных констант и подключения к коммуникационным устройствам (Zigbee, Wi-Fi, PLC).
Типовая схема включения и блок-схема 88EM8801
