Premo представила датчики Холла для измерения токов в замкнутой петле регулирования

PREMO DSR5 series

Испанская компания Premo представила новую серию датчиков тока DSR5 на основе эффекта Холла. Приборы работают от однополярного источника питания +5 В.

Датчики семейства DSR5 имеют вывод внутреннего источника опорного напряжения и рассчитаны на включение элементом цепи обратной связи. Устройства выпускаются в десятивыводном малогабаритном корпусе для монтажа в отверстия на печатной плате. Интегрированная первичная обмотка позволяет измерять постоянный, переменный и пульсирующий ток в цепях на печатной плате.

Главной особенностью серии является внешний вывод для доступа к внутреннему источнику опорного напряжения 2.5 В. Этот вывод может быть использован как выходной или входной, и управляться микроконтроллером для лучшего контроля смещения нулевого тока.

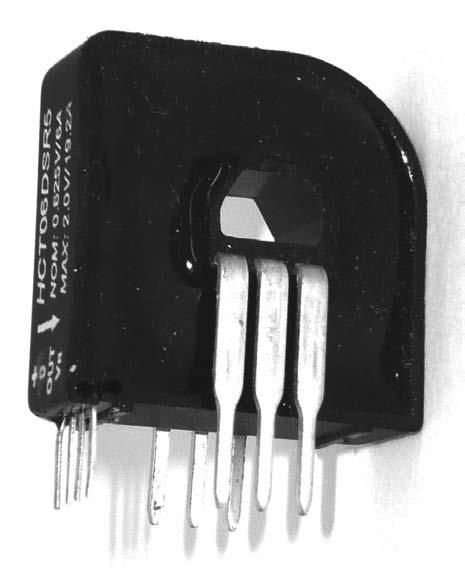

Premo - DSR5 series

Устройства серии выпускаются на номинальные токи 6, 15, 25 и 50 А. Многовыводная конфигурация позволяет изменять диапазон номинальных токов путем соединения 1, 2 или 3 выводов в первичной обмотке.

Выходной сигнал центрирован относительно 2.5 В с отклонением ±0.625 В при номинальных входных токах, при этом устройство позволяет измерять токи в три раза больше номинального.

Датчики обеспечивают линейность выше 0.1% при точности 0.7%. Рабочий диапазон частот до 150 кГц при постоянной времени менее 0.5 мкс. Температурный дрейф смещения менее 0.3% мВ/°C, а потребление устройств в отсутствие измеряемого тока составляет около 20 мА.

Датчики специально разработаны для обеспечения высочайшей безопасности. Они размещены в изолирующем пластмассовом корпусе, рассчитанном на напряжение изоляции выше 3000 В AC.

Датчики полностью совместимы со следующими стандартами:

  • UL94-V0 (изоляция пластмассового корпуса)
  • EN 60947-1:2004
  • EN 60950-1:2001
  • EN 50178:1998

Принцип работы датчиков

Premo - DSR5

Особенности

  • Точные измерения разнообразных токовых сигналов: DC, AC, пульсирующий, смешанный.
  • Высокая электрическая изоляция между цепью измеряемого тока и вторичной цепью (электрической схемой).
  • Способность выдерживать перегрузки.
  • Предназначены для монтажа на печатную плату и имеют малые габариты.
  • Превосходная точность работы в замкнутой петле регулирования.
  • Очень хорошая линейность.
  • Широкий частотный диапазон.

Температурный диапазон

  • Рабочая температура от –40 до +85 °C.
  • Температура хранения от –40 до +125 °C.

Точность

  • Нелинейность не более 0.1% во всем диапазоне.
  • Общая точность ±0.7.
  • Температурный дрейф смещения не более 0.3 % мВ/°C.
  • Время отклика менее 0.5мкс ( di/dt > 50 А/мкс).
  • Рабочий диапазон частот от 0 до 150 кГц (–1 дБ).

Применение

  • Мониторинга тока в устройствах общепромышленного назначения.
  • Измерение тока во входных каскадах инверторных преобразователей напряжения батарей.
  • Источники бесперебойного питания
  • Импульсные источники питания для цифровых систем управления.

Перевод: TenzoR по заказу РадиоЛоцман

На английском языке: PREMO unveils Hall Effect sensors with Input reference pin
