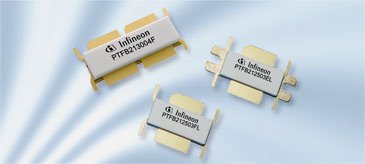

Компания Infineon представила новое семейство, включающее пять усовершенствованных мощных транзисторов для использования в усилителях Догерти. В него вошли транзисторы с выходной мощностью от 150 до 340 Вт (P1дБ) для диапазонов 1800, 1900 и 2100 МГц. Они изготавливаются по новейшей технологии LDMOS компании Infineon и обеспечивают более высокий коэффициент усиления, более высокую пиковую мощность, имеют более компактный корпус (более высокая плотность мощности) и улучшенные рабочие характеристики в усилителях Догерти. Эти транзисторы, поставляемые в полых керамических корпусах (open-cavity), отличаются высокой надежностью и стабильностью характеристик.
Выпускаемые компоненты:
PTFB182503EL V1 – 240 Вт, 1805…1880 МГц, корпус с ушками на фланце
PTFB182503FL V1 – 240 Вт, 1805…1880 МГц, корпус без ушек на фланце
PTFB192503EL V1 – 240 Вт, 1930…1990 МГц, корпус с ушками на фланце
PTFB192503FL V1 – 240 Вт, 1930…1990 МГц, корпус без ушек на фланце
PTFB212503EL V1 – 240 Вт, 2110…2170 МГц, корпус с ушками на фланце
PTFB212503FL V1 – 240 Вт, 2110…2170 МГц, корпус без ушек на фланце
PTFB213004F V1 – 300 Вт, 2110…2170 МГц, корпус без ушек на фланце
PTFB183404F V1 – 340 Вт, 1805…1880 МГц, корпус без ушек на фланце
Технические характеристики:
|
Прибор
|
Частота
(МГц) |
Выходная
мощность (P1dB) (Вт) |
Коэффициент
усиления (дБ) |
КПД
(%) |
Сред.
выходная мощность (Вт) |
Тестовый
сигнал |
VDD
(В) |
Тип
корпуса |
||
|
PTFB182503ELV1
|
1805-1880
|
240
|
19
|
28
|
50
|
WCDMA
|
30
|
H-33288-6
|
||
|
PTFB182503FLV1
|
1805-1880
|
240
|
19
|
28
|
50
|
WCDMA
|
30
|
H-34288-6
|
||
|
PTFB192503ELV1
|
1930-1990
|
240
|
19
|
28
|
50
|
WCDMA
|
30
|
H-33288-6
|
||
|
PTFB192503FLV1
|
1930-1990
|
240
|
19
|
28
|
50
|
WCDMA
|
30
|
H-34288-6
|
||
|
PTFB212503ELV1
|
2110-2170
|
240
|
18
|
31
|
55
|
WCDMA
|
30
|
H-33288-6
|
||
|
PTFB212503FLV1
|
2110-2170
|
240
|
18
|
31
|
55
|
WCDMA
|
30
|
H-34288-6
|
||
|
PTFB213004FV1
|
2110-2170
|
300
|
18
|
28
|
65
|
WCDMA
|
30
|
H-37275-8
|
||
|
PTFB183404FV1
|
1805-1880
|
340
|
17
|
25.5
|
80
|
WCDMA
|
30
|
H-37275-8
|
||
Типичные рабочие характеристики:
PTFB212503EL/FL V1 (Типичный режим — WCDMA с одной несущей)
- Рабочие характеристики (2170 МГц, 30 В, сигнал 3GPP, полоса пропускания канала 3.84 МГц, PAR = 7.5 дБ при 0.01% CCDF)
- средняя выходная мощность = 85 Вт,
- коэффициент усиления = 18 дБ,
- КПД = 37%,
- IMD = –33 дБн
PTFB213004F V1 (Типичный режим — WCDMA с двумя несущими)
- Рабочие характеристики (2170 МГц, 30 В, сигнал 3GPP, полоса пропускания канала = 3.84 МГц, PAR = 8 дБ при 0.01% CCDF)
- средняя выходная мощность = 65 Вт,
- коэффициент усиления = 18 дБ,
- КПД = 27%,
- IMD = –35 дБн
Особенности
- Широкополосное согласование по входу/выходу
- Высокий коэффициент усиления
- Широкая полоса пропускания видеосигнала
- Предназначены для использования в архитектурах усилителей Догерти
- Усовершенствованы для использования в системах предварительной цифровой коррекции ошибок
- Низкое тепловое сопротивление
- Встроенная ESD-защита
- Не содержат свинца, отвечают требованиям директивы RoHS
- Имеются референсные схемы
Применение
- ВЧ усилители мощности для сотовой связи
- ВЧ усилители мощности для других систем связи
