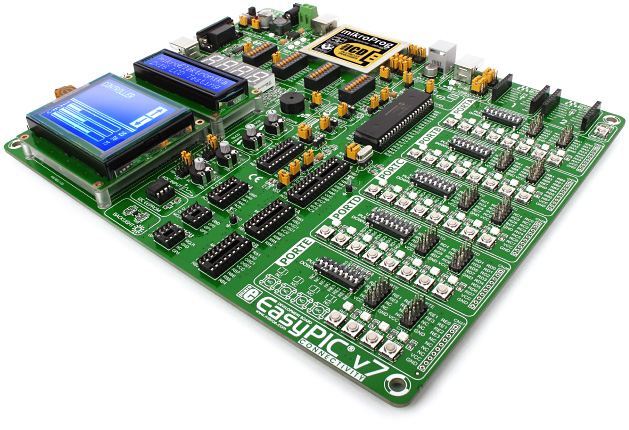

Компания mikroElektronika представила обновленную версию известной отладочной платы для микроконтроллеров Microchip серии EasyPIC. Это версия платы EasyPIC v7, представляющая собой высокоинтегрированное решение, которое поддерживает свыше 250 микроконтроллеров Microchip и позволяет подключать дополнительные периферийные модули.

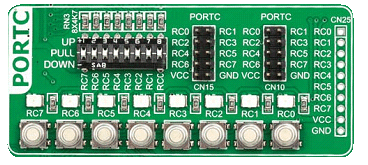

Все коннекторы с сигналами линий ввода/вывода, пользовательские светодиоды и кнопки объединены в группы ввода/вывода, что делает их простыми для доступа. Установленные трехпозиционные DIP переключатели позволяют управлять подтягивающими резисторами к линиям ввода/вывода, взамен перемычек, установленных на предыдущих версиях платы.

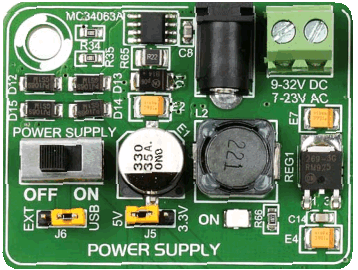

Плата имеет встроенную схему питания, которая может предоставить для питания микроконтроллера и периферии как 3.3 В, так и 5.0 В.
Основной особенностью паты является ее готовность к использованию различных коммуникационных интерфейсов. Три отдельных коннектора в группе ввода/вывода и еще один на противоположной стороне платы позволяют получить доступ к сигналам. На плате имеется драйвер и порт RS232, интерфейс и два порта USB (один из которых выполнен на базе конвертера USB-RS232), а также поддерживает интерфейс microBUS, который может использоваться для подключения беспроводых периферийных модулей.
Для отображения данных, разработки пользовательских интерфейсов могут использоваться графический ЖК дисплей и 2-х строчный ЖК индикатор, для подключения которых на плате предусмотрены специальные коннекторы, модули ЖК индикаторов в комплект поставки не входят и приобретаются отдельно. На плате установлен 4-разрядный семисегментный светодиодный индикатор. Для управления контрастностью ЖК индикатора и дисплея предусмотрены потенциометры, для управления подсветкой может использоваться ШИМ сигнал с микроконтроллера. Графический ЖК дисплей может использоваться совместно с сенсорным экраном, поддержка которого также имеется на плате.
Дополнительно на плате установлена EEPROM память, коннекторы для подключения датчиков температуры DS1820 и LM35 и звуковой пьезоизлучатель.
Настройка основных параметров платы осуществляется с помощью перемычек и DIP переключателей. Например, с их помощью можно выбрать уровень активного состояния кнопок, включение/выключение порта RS232, выбор используемого порта для USB коммуникации и пр. Для проверки работы встроенного в микроконтроллер АЦП могут использоваться установленные на плате потенциометры.

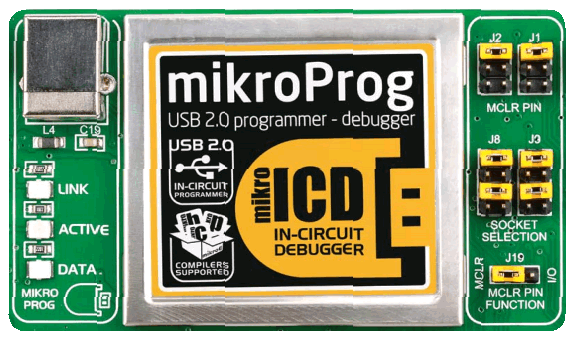

Для программирования и отладки приложений плата снабжена внутрисхемным программатором и отладчиком mikroProg с интерфейсом USB. Это высокоэффективный инструмент для отладки на аппаратном уровне, работу с которым поддерживают компиляторы mikroC, mikroPascal и mikroBasic. Имеется возможность использования внешнего отладчика, для этого предусмотрен ICD2/ICD3 совместимый коннектор.
Компания предлагает полный набор документации на плату, включая принципиальную схему. Поставляется плата в комплекте с микроконтроллером PIC18F45K22, USB кабелем, документацией и DVD диском с ПО и примерами.
