Epiq Solutions представила самый компактный в мире SDR трансивер

Epiq Solutions Matchstiq

Компания Epiq Solutions, специализирующаяся на разработке гибких коммуникационных систем, анонсировала самый компактный коммерческий SDR трансивер Matchstiq с рабочим диапазоном 300 МГц – 3.8 ГГц. SDR – это система радиосвязи, в которой программное обеспечение используется для модуляции и демодуляции радиосигналов. Габаритные размеры трансивера составляют всего 5.6 × 12 × 2.3 см, в его состав входят широкополосный RF трансивер и гибкий движок цифровой обработки сигналов основной полосы частот, работающий под управлением операционной системы Linux.

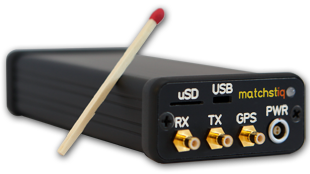

Самый миниатюрный в мире SDR трансивер Matchstiq

В сочетании с библиотекой готовых к использованию специальных программных приложений, платформа Matchstiq может быть немедленно использована для решения сложных задач в обработке сигналов. И, поскольку требования пользователей постоянно меняются и расширяются, дополнительные программные приложения могут быть загружены в устройство и выбраны в любой момент времени для работы под управлением ОС Linux. Это обеспечивает высочайшую гибкость и полнофункциональные возможности платформы. Программные библиотеки обработки сигналов, предлагающиеся компанией Epiq Solutions, позволяют использовать платформу Matchstiq в качестве point-to-point модема, инструмента для сканирования LTE сетей или портативного анализатора спектра. Кроме того, компания может предоставить отладочный набор для пользователей, которые разрабатывают собственные приложения.

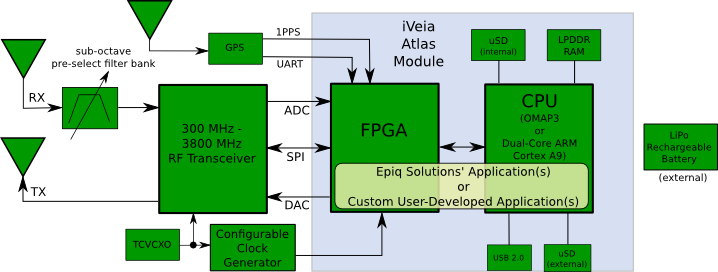

Блок-схема платформы Matchstiq

Блок-схема платформы Matchstiq
Кликните для увеличения

Платформа Matchstiq выполнена на базе компактного высокопроизводительного процессорного модуля Atlas-I-LPe, разработанного компанией iVeia. Сам процессорный модуль – это высокоинтегрированное решение, сердцем которого является процессор Texas Instruments платформы OMAP (Open Multimedia Application Platform — открытая платформа мультимедийных приложений) и FPGA Xilinx Spartan6.

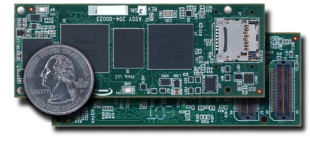

Процессорный модуль Atlas-I-LPe

OMAP архитектура подразумевает однокристальное устройство OMAP3530, которое состоит из процессорного ядра Cortex-A8 и специализированного ядра цифровой обработки сигналов TMS320C64x+. Программируемая пользователем вентильная матрица (FPGA) Spartan6 – это усовершенствованная матрица с низким потреблением, со встроенными DSP и SRAM блоками, которая позволяет дополнительно увеличить скорость цифровой обработки сигналов. В модуле Atlas-I-LPe процессор Cortex-A8 работает на частоте 600 МГц, однако вомзожны варианты установки процессора DM3730 с рабочей частотой 1 ГГц. Xilinx Spartan-6 LX16 FPGA предоставляет физический интерфейс, расширяет периферию ARM процессора и выполняет функции сопроцессора.

Спецификация модуля Atlas-I-LPe:

  • процессор: Texas Instrument OMAP 3530 или DM3730 (опционально OMAP 3520 или DM3725);
  • FPGA: Xilinx Spartan 6LX16 (опционально Spartan 6LX45);
  • память: 512 Мбайт LPDDR2 (опционально до 1 ГБайта);
  • Flash-память: установлен слот для microSD, поддержка карт емкостью до 16 Гбайт;
  • операционная система: Linux 2.6 Real-time версия.

Отличительные особенности платформы Matchstiq:

  • полнофункциональный трансивер, покрывающий диапазон 300 МГц … 3.8 ГГц;
  • поддержка полосы пропускания радиоканала до 28 МГц;
  • интегрированный процессор и FPGA для запуска приложений обработки сигналов;
  • интегрированный GPS приемник, поддержка работы с активной антенной;
  • высокостабильный источник тактовой частоты с температурной компенсацией, кварцевый осциллятор управляемый напряжением;
  • поддержка загружаемых/выполняемых программных приложений;
  • доступен полный набор специализированных приложений;
  • доступен набор разработки ПО для пользователей, которые разрабатывают собственные приложения;
  • поддержка карт памяти объемом до 32 ГБайт, может использоваться как для хранения данных и приложений;
  • USB интерфейс для подключения к Host-устройству;
  • встроенный датчик температуры с диапазоном от –55 до +125 °С
  • размеры: 5.58 × 11.68 × 2.28 см;
  • типовое потребление менее 3 Вт;
  • возможность подключения внешней батареи.

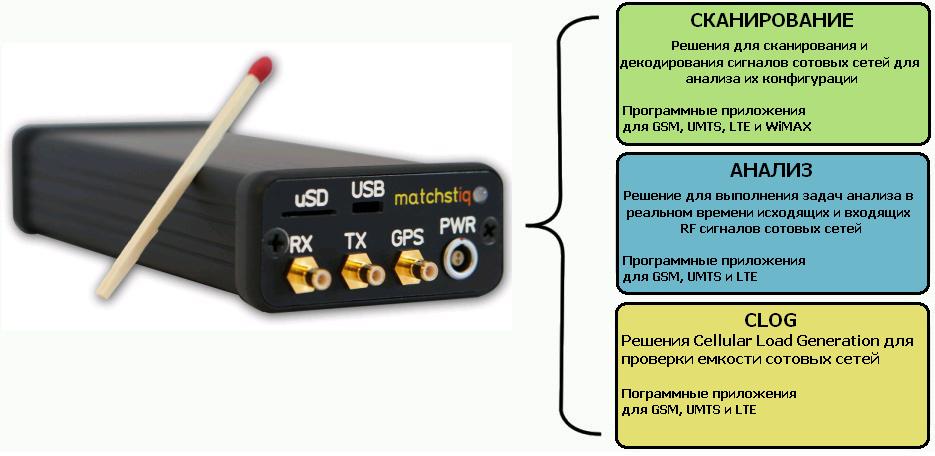

Применение платформы Matchstiq
Кликните для увеличения

Спецификация

Радиочастотная часть
Приемник
RF вход
SMB (50 Ом)
Архитектура
Zero-IF (прямое преобразование)
Диапазон настройки
300 МГц – 3.8 ГГц
Шаг настройки
1 кГц
Время настройки
менее 2 мс
Диапазон регулировки уровня усиления
0 – 25 дБ
Диапазон регулировки уровня усиления
основной полосы частот
0 – 30 дБ
Конфигурируемый фильтр низких частот
основной полосы частот
0.75 МГц - 14 МГц
Частота выборок АЦП
до 40 МГц
разрешение 1 Гц
Разрядность выборок АЦП
12 бит
Энергопотребление
1.1 Вт
ESD защита на входе
20 кВ
Передатчик
RF выход
SMB (50 Ом)
Архитектура
Zero-IF (прямое преобразование)
Диапазон настройки
300 МГц – 3.8 ГГц
Шаг настройки
1 кГц
Время настройки
Менее 2 мс
Конфигурируемый фильтр низких частот
основной полосы частот
0.75 МГц - 14 МГц
Максимальный уровень
выходной мощности
+10 дБм
Частота выборок ЦАП
до 40 МГц с разрешением 1 Гц
Разрядность выборок ЦАП
12 бит
Энергопотребление
1.0 Вт
Цифровая часть
Процессор / Цифровая обработка сигналов
DM3730, рабочая частота 1 GHz
(ARMv7/Cortex-A8 + TI C64x DSP)
В будущем - ARM Cortex A-9 Dual Core
FPGA
Xilinx Spartan-6 LX45
В будущем - Xilinx Zynq-7000
Энергонезависимая память
До 32 ГБайт microSDHC
для хранения данных и приложений
RAM
512 МБайт LPDDR2
Операционная система
Linux 2.3.65
Системный интерфейс
USB 2.0 OTG (Host и Device)
Типовое энергопотребление
2 Вт (зависит от нагрузки на FPGA)

Платформа Matchstiq для заказа будет доступна в декабре 2011 г по цене $4500. В состав комплекта входит адаптер питания, карта памяти 4 ГБайт, кабель USB, руководство по аппаратной части, приложение для ПК – анализатор спектра. Кроме того, будут доступны два варианта комплекта разработчика, в состав которых включены все необходимые программные и аппаратные средства для разработки собственных приложений и систем.

Перевод: Vadim по заказу РадиоЛоцман

На английском языке: World's first handheld SDR debuts
