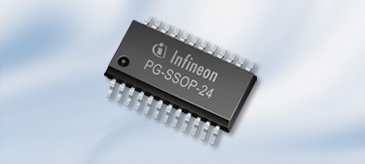

Анонсируемые компанией Infineon микросхемы TLE84106EL и TLE84110EL – это защищенные ИС полумостовых драйверов, способные приводить в действие от трех до пяти двигателей постоянного тока в параллельном режиме и от пяти до девяти двигателей постоянного тока в последовательном. Драйверы предназначены для двигателей постоянного тока, управляющих вентиляционными заслонками в системах нагревания, вентиляции и кондиционирования воздуха (HVAC). Функции контроля и диагностики выполняет 16-битный интерфейс SPI. Широкий набор диагностических функций (например, обнаружение короткого замыкания, обрыва в цепи нагрузки, отказа источника питания, перегрева), а также низкий ток покоя делают эти устройства идеальными для применения в автомобилях. В высшей степени миниатюрный (8.65 × 3.9 мм) корпус PG-SSOP-24-4 с малым шагом контактов и с открытой площадкой обеспечивает отличные тепловые характеристики, занимает меньше места и позволяет снизить стоимость системы.
Особенности
- Силовые выходы для управления 6/10 полумостами
- Соответствие стандарту AEC Q-100 для автомобильной электроники
- Входы 3.3 / 5 В с гистерезисом
- Стандартный 16-битный интерфейс SPI с возможностью последовательного подключения «гирляндой» для контроля и диагностики
- Диагностика обрыва цепи нагрузки во включенном состоянии для всех выходов
- Защита всех выводов от перегрузки по току и короткого замыкания, наличие средств диагностики
- Предупреждение о возможности перегрева и защита от перегрева, блокировка при повышенном или пониженном напряжении, защита от перекрестного тока
- Экологически безопасная продукция в корпусе с открытой площадкой для улучшения тепловых характеристик (отвечает требованиям директивы RoHS)
- Соответствие стандарту AEC Q-100 для автомобильной электроники
Применение
- Небольшие двигатели постоянного тока (например, для систем нагревания, вентиляции и кондиционирования воздуха)

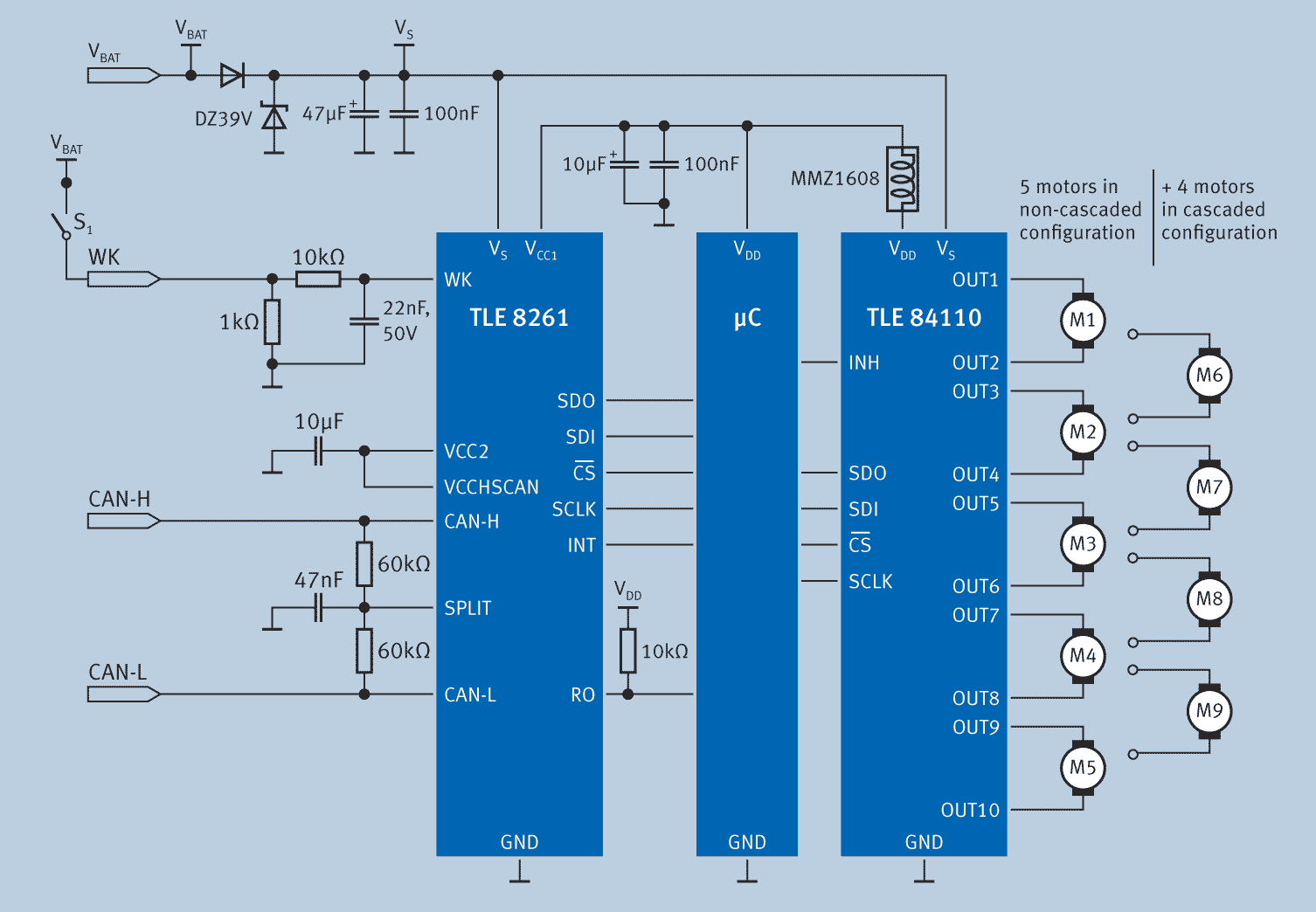

Схема включения TLE84110EL:
